UG繪制陶瓷水杯造型

內容簡介：本節視頻教程主要學習的是UGNX4.0陶瓷水杯的造型，本節主要用到的命令有：圓柱體命令,拔模命令,抽殼命令,回轉命令,曲線命令,標注命令,藝術樣條命令,曲率梳命令,已掃掠命令,修剪體命,基準平面命令,邊倒圓命令,求和命令等等

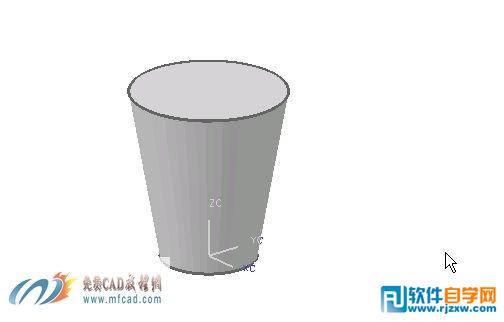

第一步 選擇UGNX4.0新建命令輸入文件名稱點擊確定，選擇建模命令進入建模界面，選擇菜單欄下插入-----設計特征-----圓柱體命令，根據提示創建圓柱體，選擇插入----細節特征----拔模命令，出現拔模角對話框，設置拔模角對話框，創建拔模特征，創建的陶瓷水杯主體如圖所示：

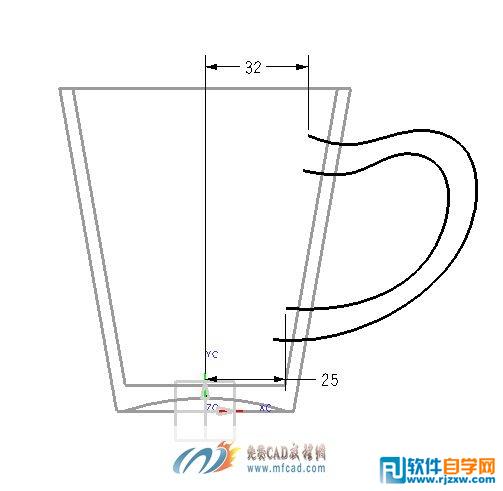

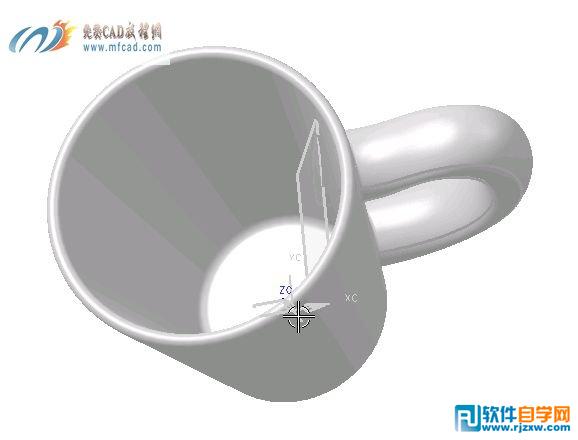

第二步選擇UGNX4.0菜單欄下插入----偏置/比例----抽殼命令，選擇要抽殼的面設置抽殼厚度，點擊確定，選擇回轉命令，選擇草繪回轉截面，選擇曲線命令繪制曲線，選擇標注命令對草圖進行標注，設置旋轉角度并對零件進行求差處理，點擊確定，選擇插入-----藝術樣條命令，繪制樣條曲線，選擇分析----曲線-----曲率梳命令，對樣條曲線進行調整，繼續選擇樣條曲線命令創建樣條曲線，選擇分析----曲線-----曲率梳命令，對樣條曲線進行調整，點擊確定，創建完成的樣條曲線如圖所示： 第三步 選擇UGNX4.0菜單欄下插入-----基準/點-----基準平面命令，并創建基準平面，選擇圓命令繪制圓，選擇插入-----掃掠-----已掃掠命令，出現已掃掠對話框選擇曲線，按照提示創建掃掠特征，選擇插入-----修剪-----修剪體命令對水杯把手進行修剪，選擇插入----聯合體-----求和命令，對零件進行求和處理，選擇細節設計-----邊倒圓命令對水杯進行倒圓角處理，創建完成的陶瓷水杯如圖所示：以上就是UG繪制陶瓷水杯造型，希望大家喜歡，請繼續關注好吧啦網。
