UG繪制抽水泵泵體造型

內容簡介：本節視頻教程主要學習的是UGNX4.0抽水泵泵體造型的構建過程本節主要用到的命令有：拉伸命令,直線命令,圓弧命令,標注命令,基準平面命令,約束命令,求和命令,拔模命令,邊倒圓命令,修剪命令,圓命令,螺紋命令,倒斜角命令,孔命令,實例命令等等

簡要操作步驟：

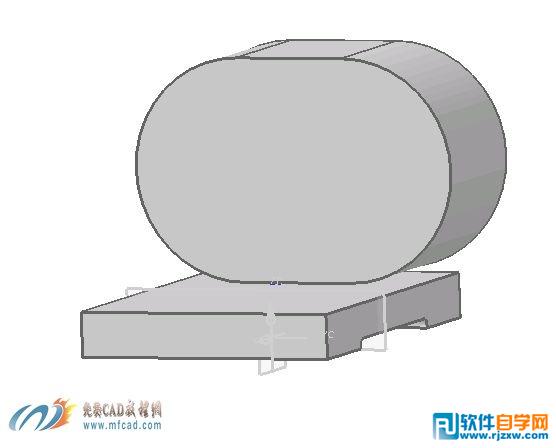

第一步 選擇UGNX4.0新建命令輸入文件名稱點擊確定，選擇建模命令進入建模界面，選擇拉伸命令，選擇草繪拉伸截面，選擇直線命令繪制直線，選擇圓弧命令創建圓弧特征，選擇標注命令對草圖進行標注，輸入拉伸深度點擊確定，選擇插入----基準----基準平面命令，創建基準平面，選擇拉伸命令，草繪拉伸截面選擇直線命令繪制直線，選擇圓弧命令創建圓弧，選擇標注命令對草圖進行標注，選擇約束命令對草圖進行約束，輸入拉伸深度，確定拉伸方向，點擊確定，創建的零件如圖所示：

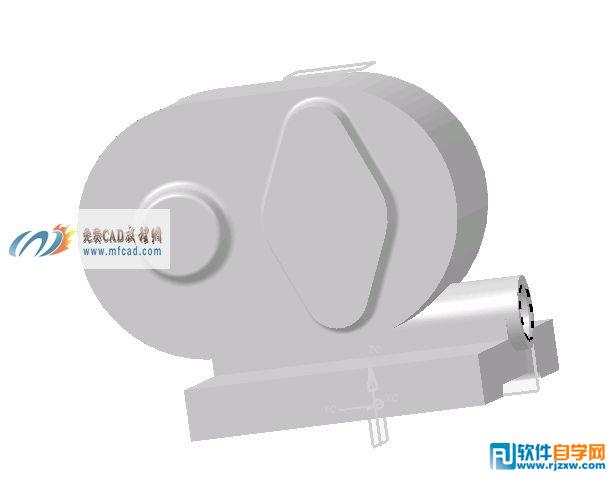

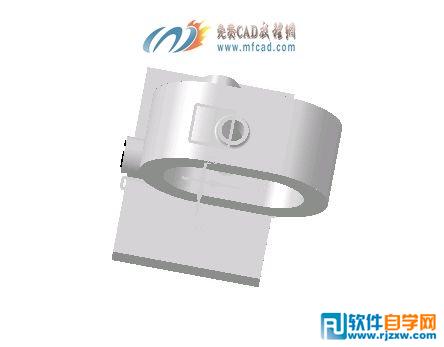

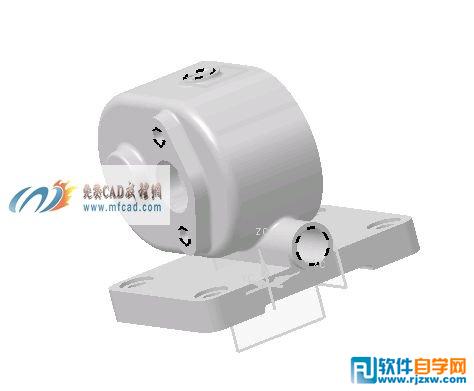

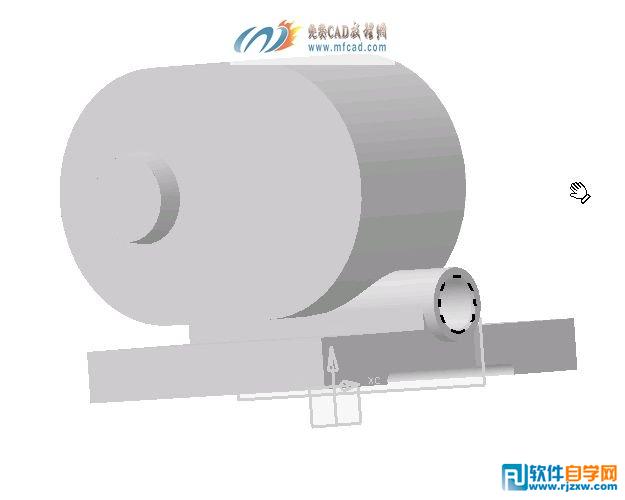

第二步 選擇UGNX4.0拉伸命令，選擇草繪拉伸截面，選擇直線命令繪制直線，選擇圓弧命令創建圓弧，選擇約束命令對草圖進行約束，選擇標注命令對草圖進行標注，輸入拉伸深度，點擊確定，繼續選擇拉伸命令選擇草繪截面，選擇圓命令創建圓，輸入拉伸深度點擊確定，選擇求和命令對零件進行求和處理，選擇拉伸命令，選擇草繪拉伸截面，選擇選擇圓命令繪制圓，輸入拉伸深度點擊確定，選擇插入----細節特征----拔模命令出現拔模角對話框，對零件進行拔模處理，創建的零件如圖所示： 第三步 選擇UGNX4.0插入----細節特征----邊倒圓命令對零件進行邊倒圓處理，繼續選擇插入----細節特征----邊倒圓命令對零件進行邊倒圓處理，選擇拉伸命令，選擇草繪拉伸截面，選擇圓命令繪制圓，選擇直線命令構造切線，選擇約束命令對草圖進行約束，選擇標注命令對零件進行標注，選擇修剪命令對草圖進行修剪，輸入拉伸深度并對零件進行求和處理，選擇插入----細節特征----拔模命令出現拔模角對話框，對零件進行拔模處理點擊確定，創建的抽水泵主體如圖所示： 第四步 選擇UGNX4.0拉伸命令選擇草繪拉伸截面，選擇圓命令創建圓特征，選擇標注命令對草圖進行標注，輸入拉伸深度并進行求和處理，選擇插入----細節特征----拔模命令出現拔模角對話框，對零件進行拔模處理點擊確定，選擇拉伸命令選擇草繪拉伸截面，選擇直線命令創建直線，選擇圓弧命令繪制圓弧，選擇約束命令對草圖進行約束，選擇標注命令對零件進行標注，輸入拉伸深度并進行求差處理，選擇拉伸命令選擇草繪拉伸截面，選擇草會面，選擇圓命令創建圓，選擇標注命令對草圖進行標注，指定拉伸深度并對其進行求差處理，抽水泵主體構造如圖所示： 第五步 選擇UGNX4.0菜單欄下插入----設計特征----螺紋命令創建螺紋，選擇插入----細節特征----倒斜角命令，出現倒斜角對話框對零件進行倒斜角處理。選擇插入----設計特征----孔命令出現孔對話框，對孔對話框參數進行設置，點擊確定，并對孔進行定位創建孔，選擇回轉命令，草繪回轉截面選擇標注命令對回轉截面進行標注，點擊確定，繼續選擇孔命令創建孔，由于創建的孔比較多我們就不一一展示了，選擇實例命令對抽水泵底座上的孔進行陣列，選擇邊倒圓命令對零件進行邊倒圓處理，創建完成的抽水泵泵體如圖所示：以上就是UG繪制抽水泵泵體造型，希望大家喜歡，請繼續關注好吧啦網。
