用solidworks繪制玩具車的齒輪

下面給大家介紹的是用solidworks繪制玩具車的齒輪的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

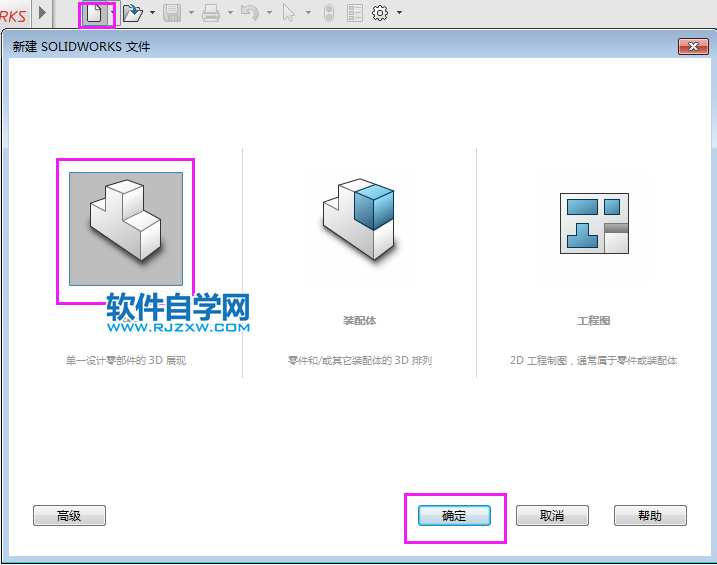

1、打開solidworks2016軟件，點擊新建--零件--確定。

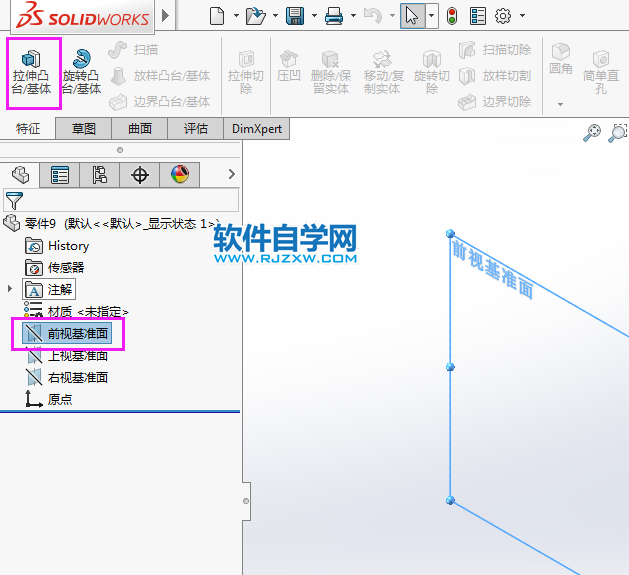

2、點擊前視基準面，點擊特征--拉伸凸臺/基體。效果如下：

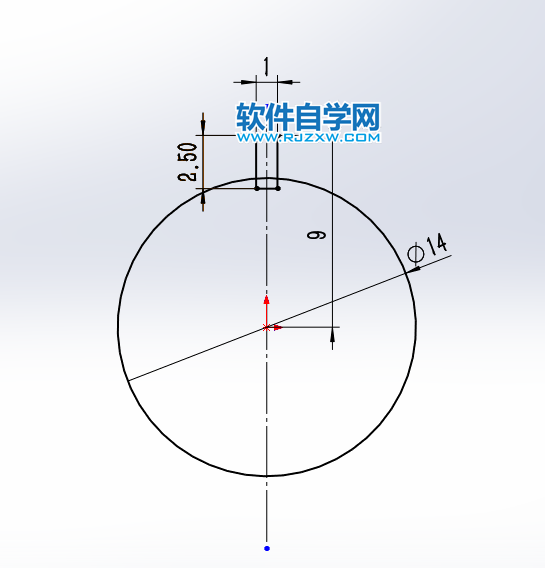

3、然后繪制一個直徑14的圓，還有一個矩形出來，效果如下：

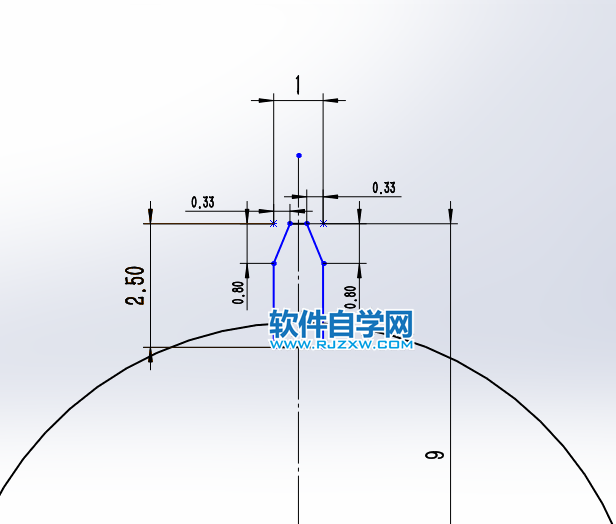

4、然后給矩形進行倒角處理，效果如下：

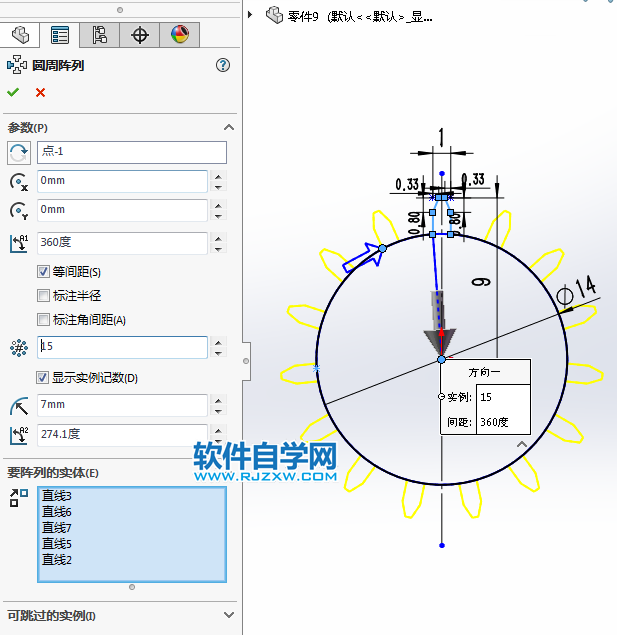

5、然后再把矩形進行圓周陣列，數量15個，效果如下：

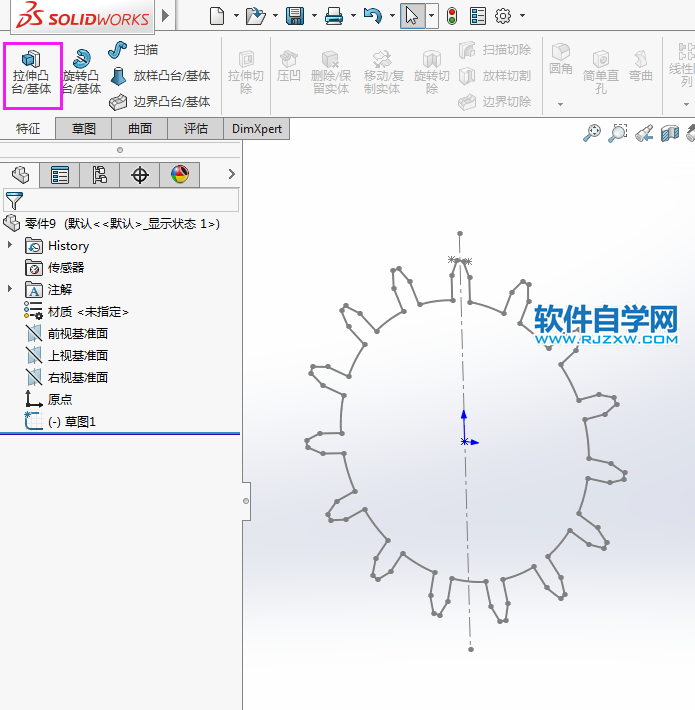

6、然后再把圖形修剪好，退出草圖，點擊拉伸凸臺/基體。效果如下：

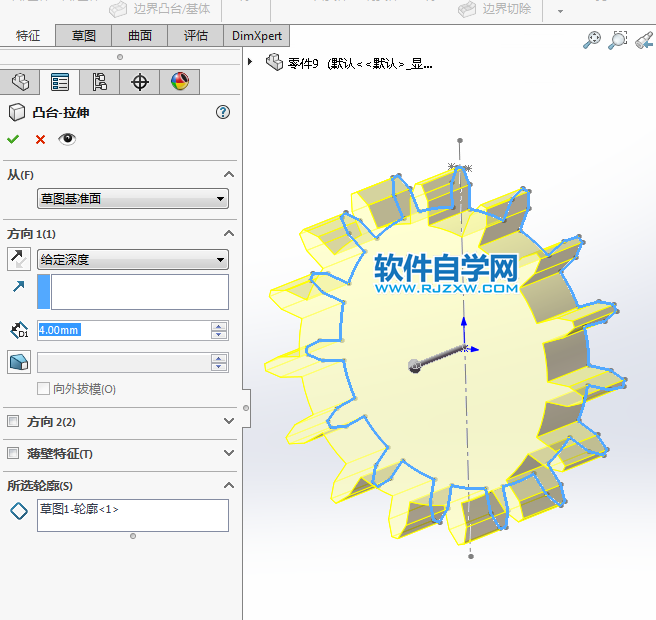

7、進入凸臺--拉伸設置給定深度為4mm。效果如下：

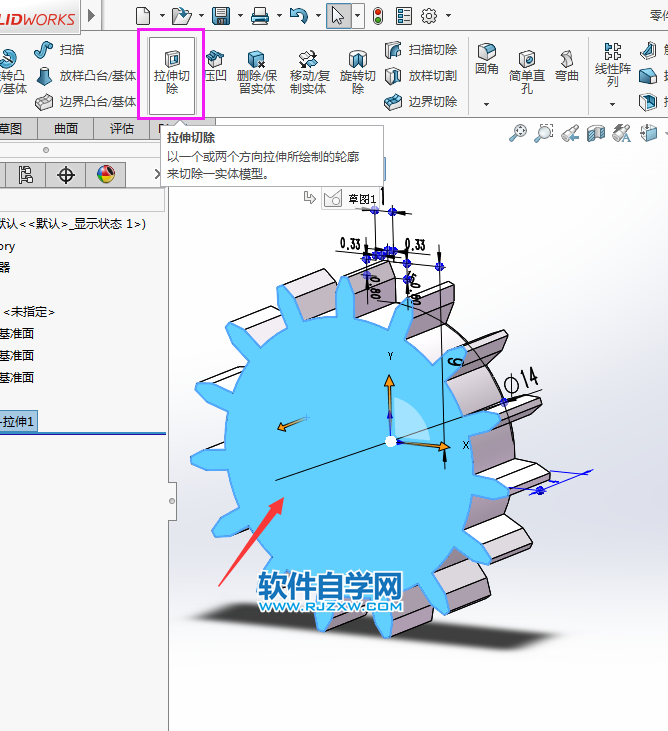

8、然后選擇實體面，點擊拉伸切除，效果如下：

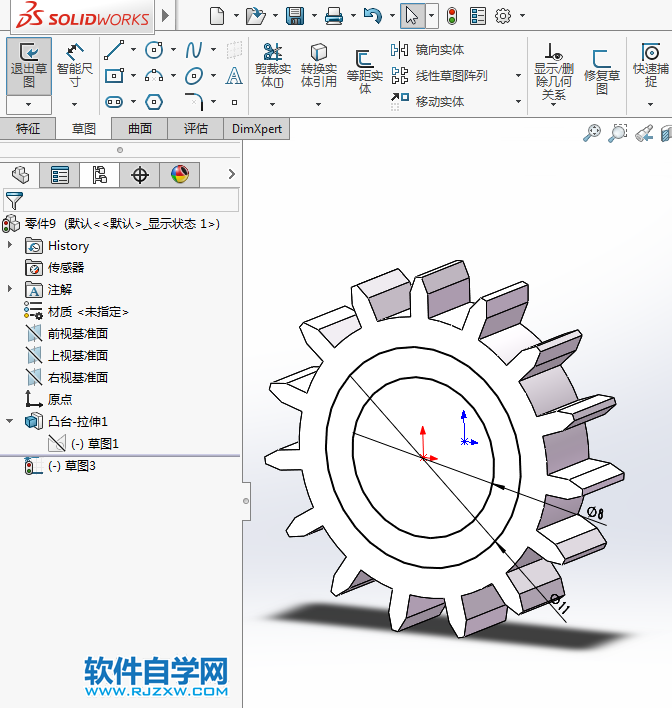

9、然后繪制下面的直徑為11、8的圓形出來，效果如下：

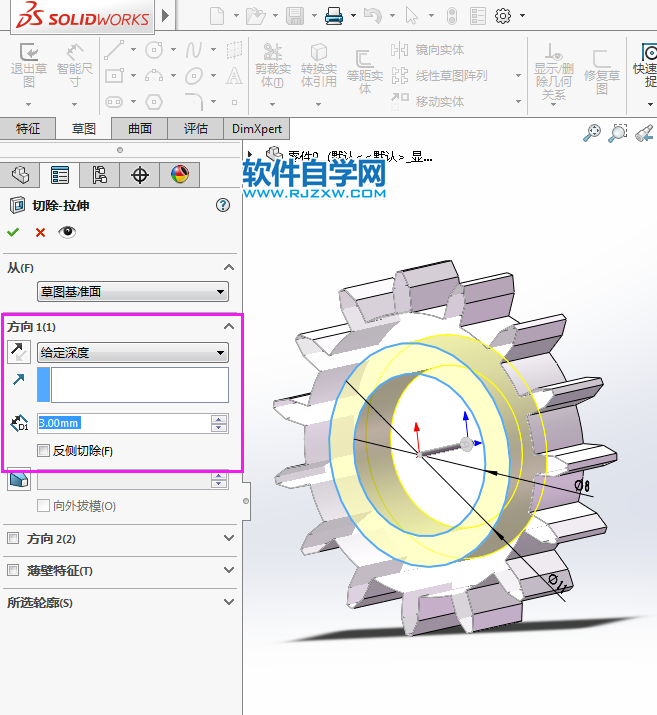

10、然后設置給定深度為3mm。效果如下：

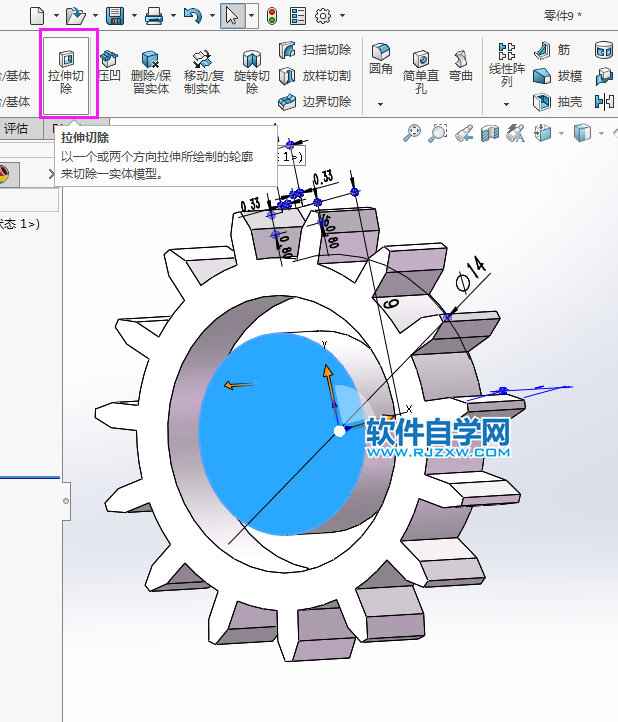

11、然后選中實體面，點擊拉伸切除，效果如下：

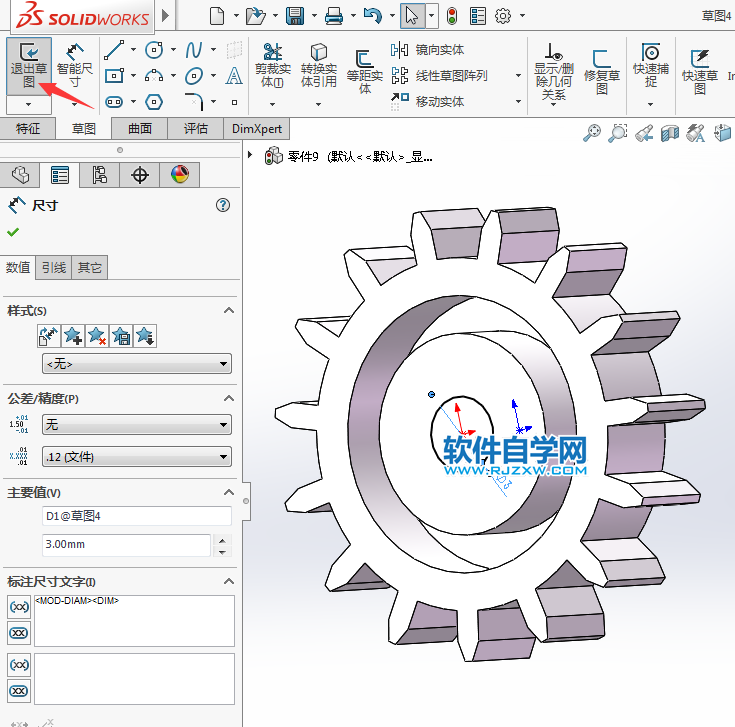

12、然后繪制一個直徑為3mm的圓出來，效果如下：

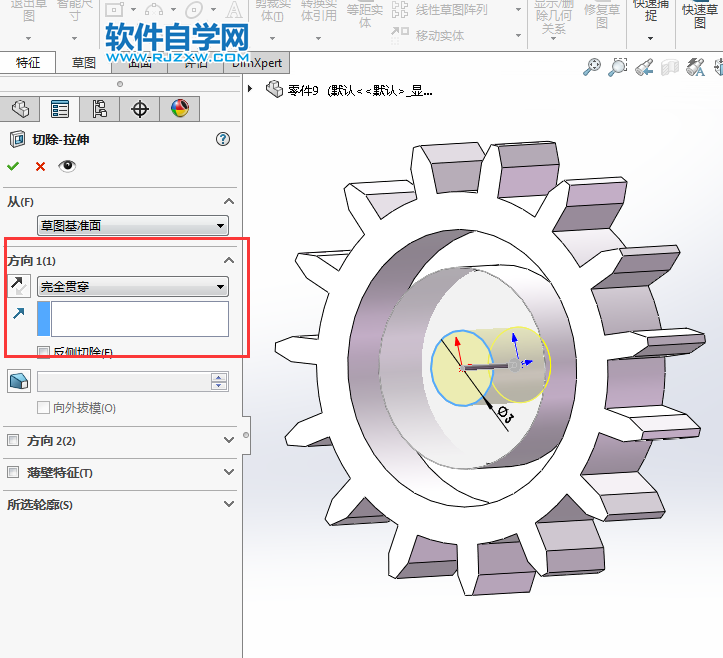

13、然后設置切除--拉伸設置，方向設置完全貫穿，效果如下：

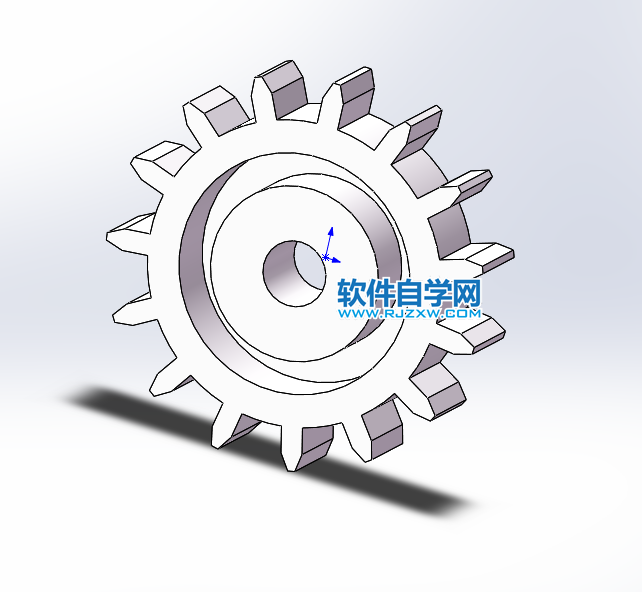

14、最后效果如下：

以上就是用solidworks繪制玩具車的齒輪，希望大家喜歡，請繼續關注好吧啦網。
