solidworks怎樣直接拉伸面

下面給大家介紹的是solidworks怎樣直接拉伸面的方法與步驟，主要是把草圖面繪制、或是進行拉伸工具完成，希望能幫助到大家。

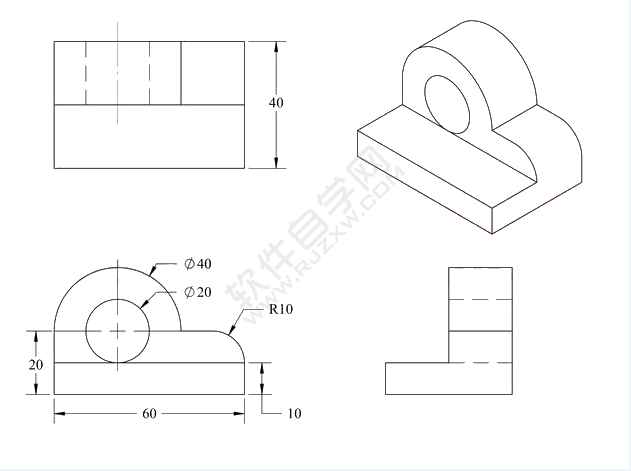

1、看看實體效果圖，

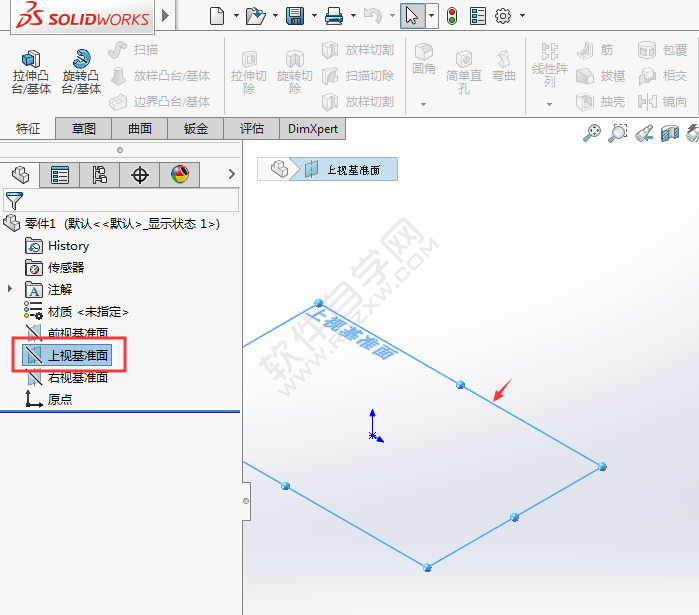

2、點擊上視基準面，進入繪制草圖。

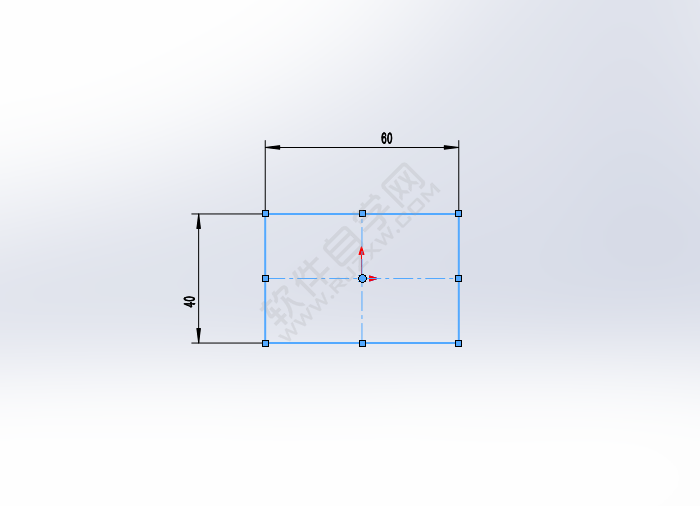

3、繪制一個60x40mm的矩形出來，效果如下：

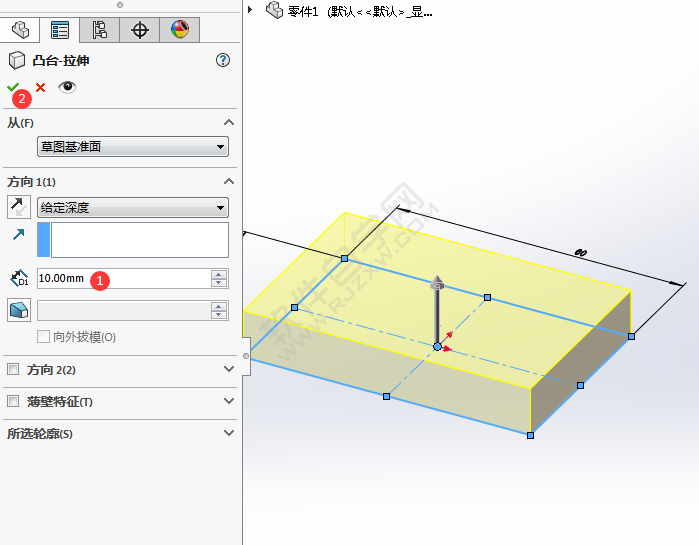

4、退出草圖，點擊凸臺-拉伸設置。設置10mm，點擊確定。效果如下：

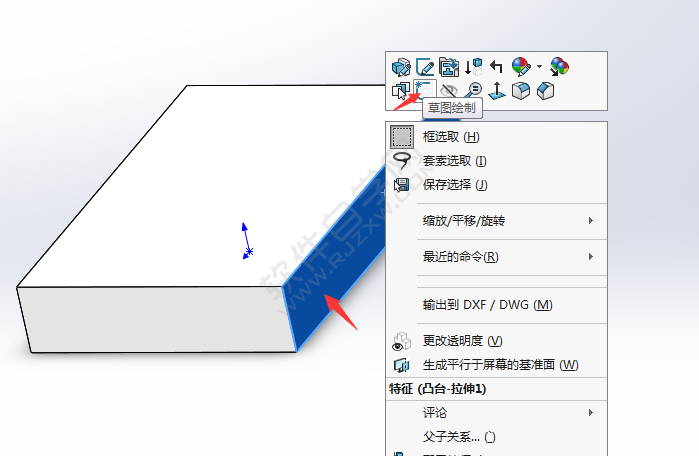

5、然后，選擇實體面，右擊點擊草圖繪制。效果如下：

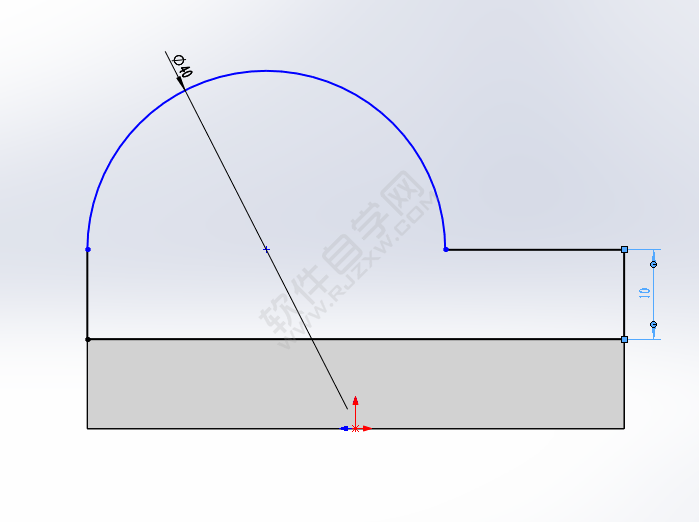

6、進入草圖后，繪制下面的草圖出來。效果如下：

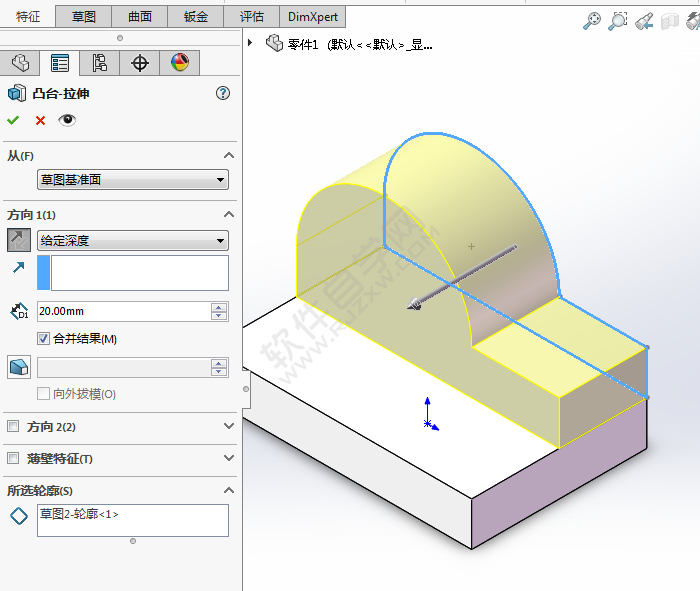

7、退出草圖，設置給定深度20mm，然后就完成了拉伸，效果如下：

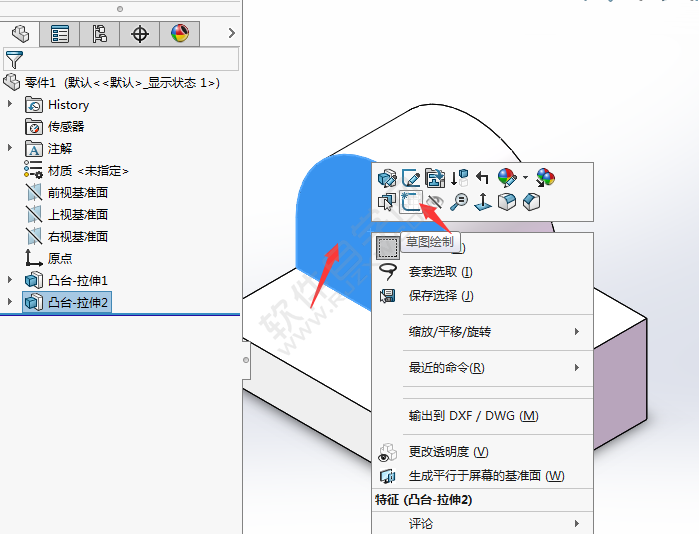

8、再一次選擇實體面，點擊草圖繪制。進入繪制草圖。

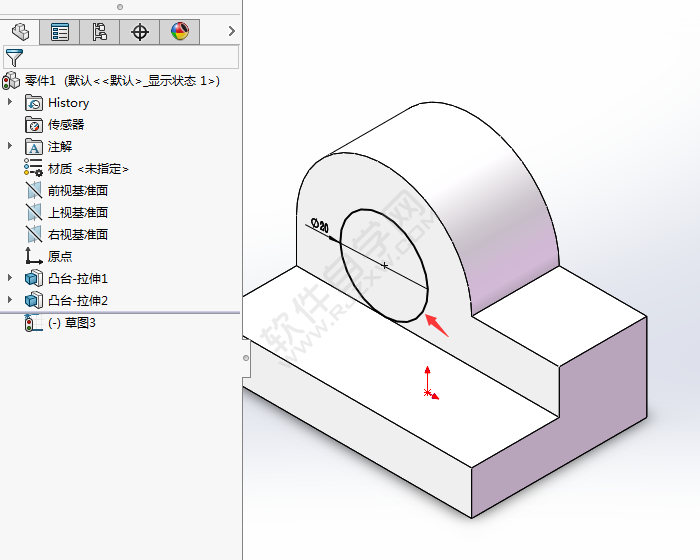

9、然后繪制一個直徑20mm的小圓，效果如下：

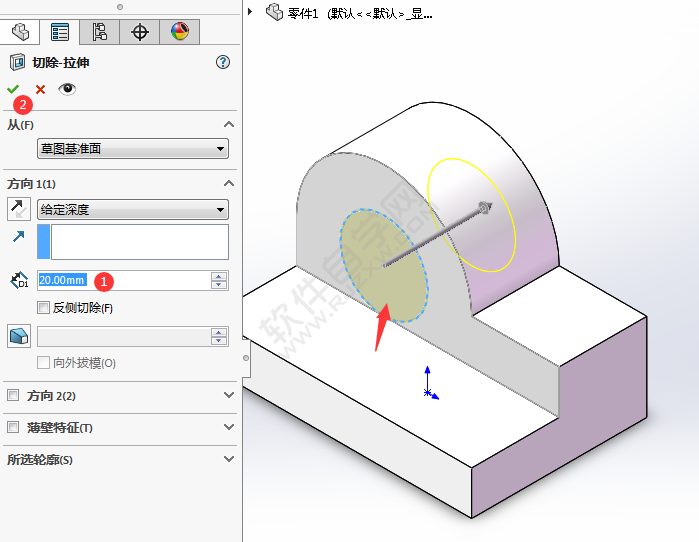

10、點擊切除-拉伸，給定深度為20mm，確定后。就可以完成了。

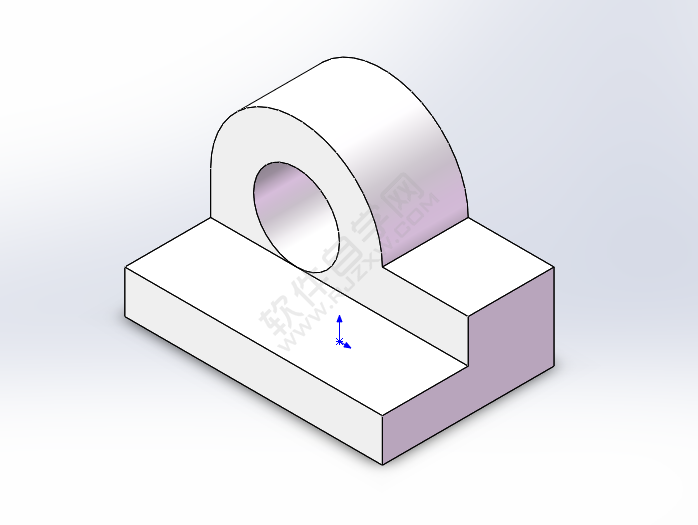

11、這樣就完成了直接拉伸面。效果如下：

以上就是solidworks怎樣直接拉伸面，希望大家喜歡，請繼續關注好吧啦網。
