solidworks怎么二次拉伸

下面給大家介紹的是solidworks怎么二次拉伸的方法與步驟，主要是用拉伸工具來完成，希望能幫助到大家。

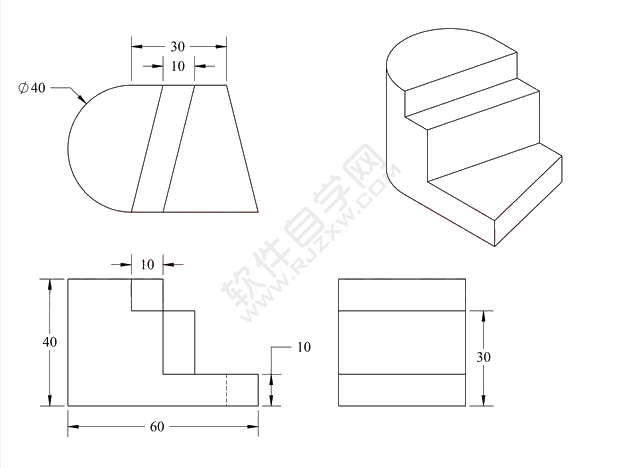

效果圖：

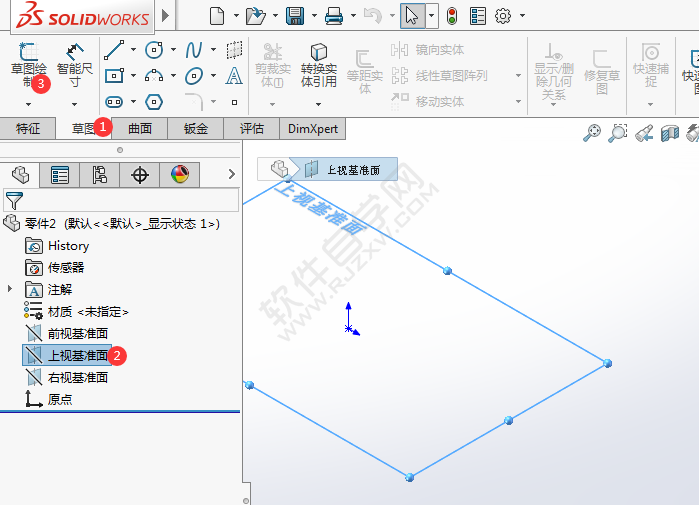

1、點擊草圖選項，點擊上視基準面，點擊草圖繪制。

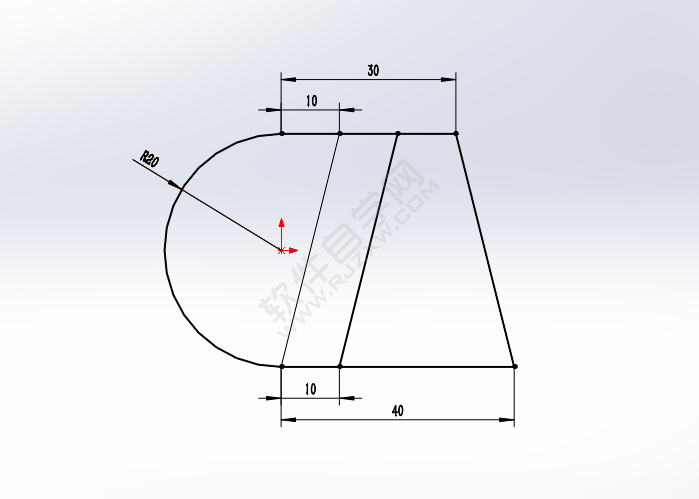

2、在上視基準面，繪制下面的草圖出來，效果如下：

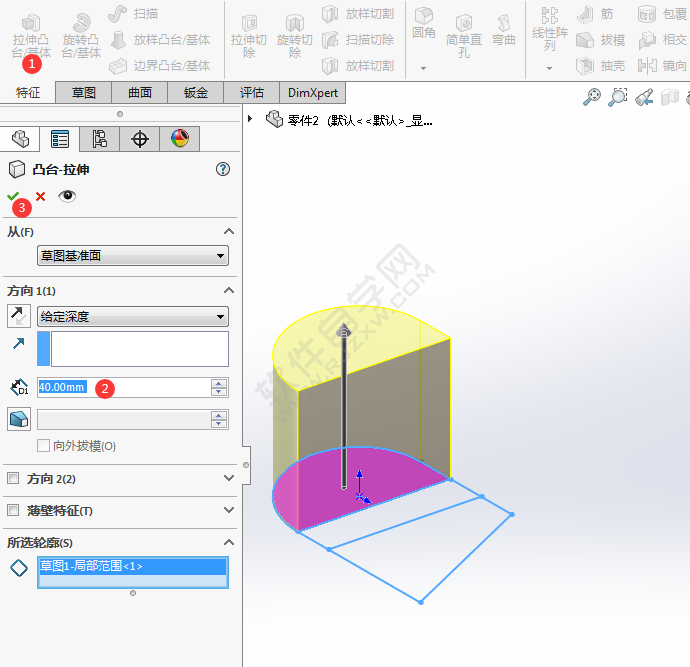

3、退出草圖，點擊拉伸凸臺/基體，選擇面，設置給定深度40mm，點擊確定。完成就好了。

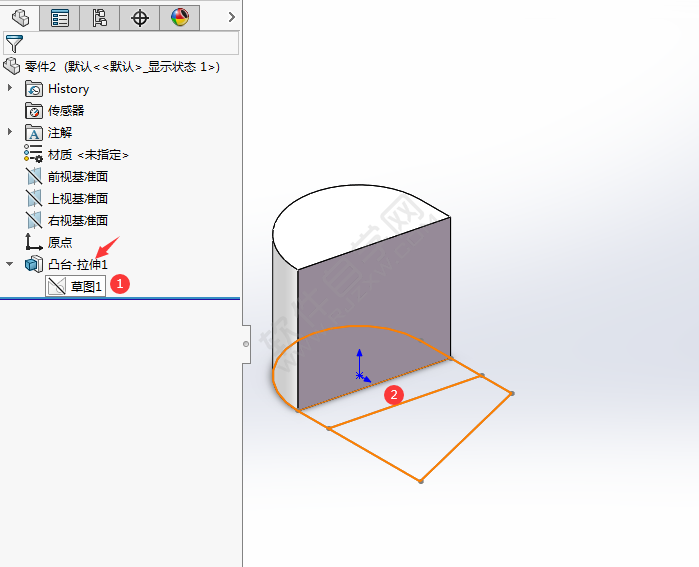

4、再點擊凸臺--拉伸1里面的草圖1，選擇第二個區域面，

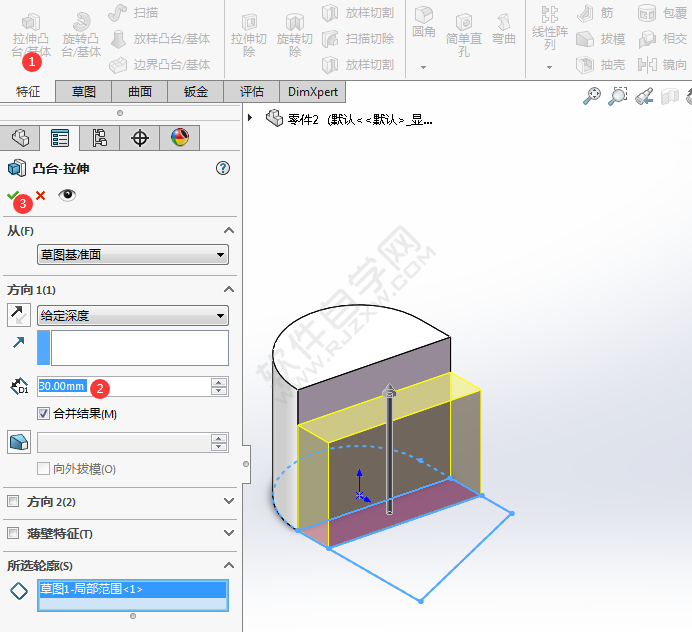

5、然后，點擊拉伸凸臺/基體功能，設置給定深度為30mm，然后點擊確定。效果如下：

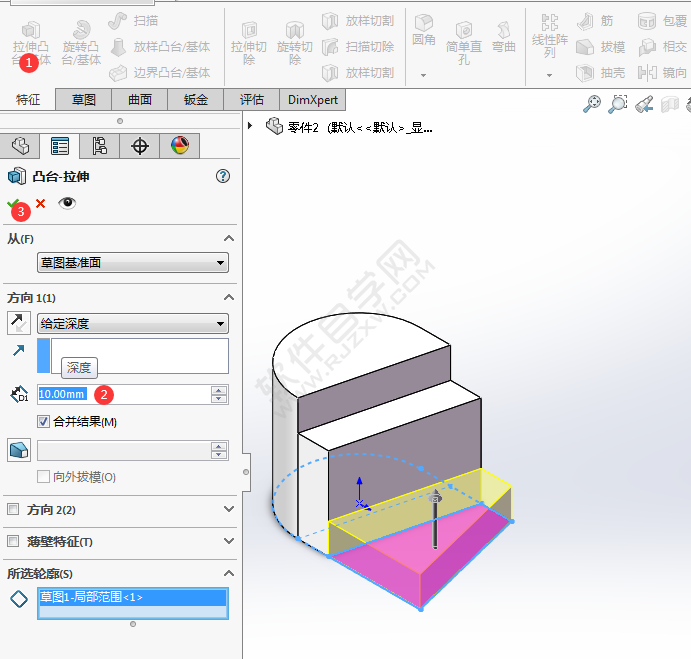

6、同樣的方法，拉伸第三個區域面，設置給定深度為10mm，點擊確定。效果如下：

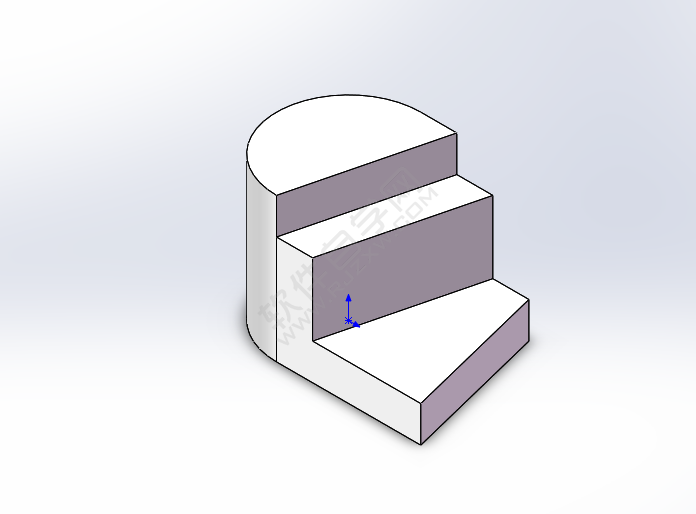

7、這樣就完成了二次拉伸繪制。
