通過CAD環形陣列畫圖練習

下面給大家介紹的是通過CAD環形陣列畫圖練習，主要用圓、直線、環形陣列，修剪工具來完成，具體操作步驟如下：

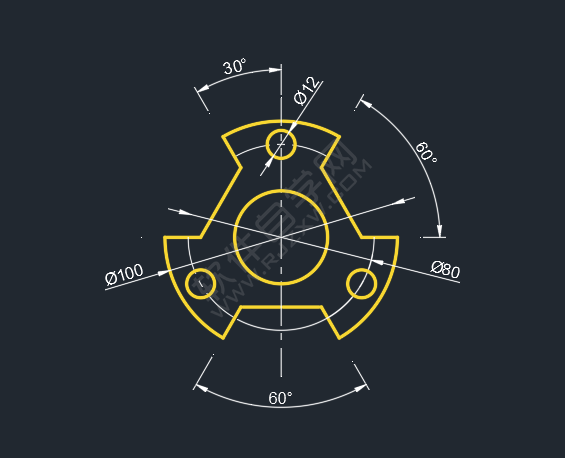

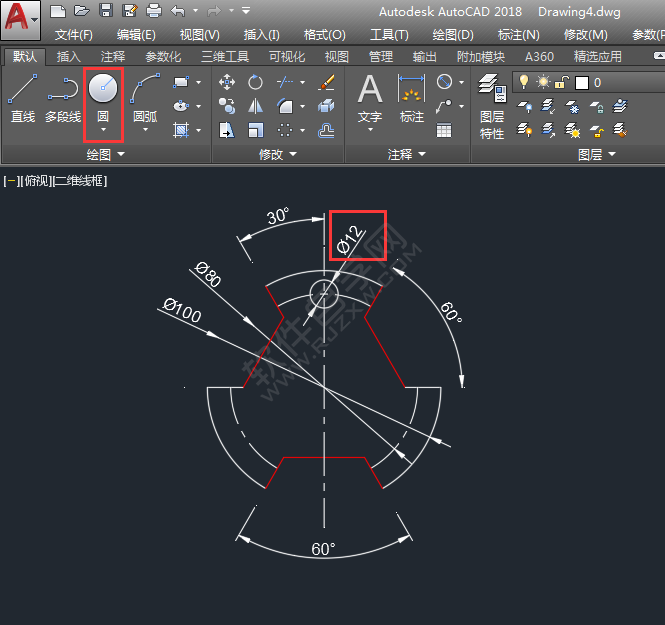

效果圖：

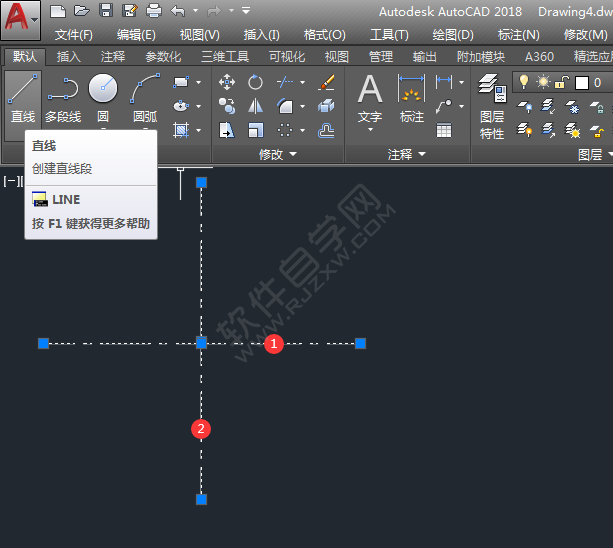

1、打開CAD軟件，點擊直線工具，創建二條直線段，并設置虛線段。如下圖所示：

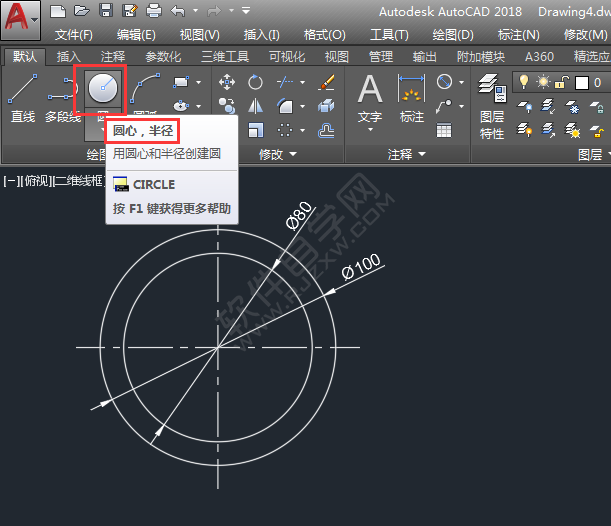

2、點擊圓心、半徑創建同心圓，分別為半徑40mm、50mm大小。如下圖所示：

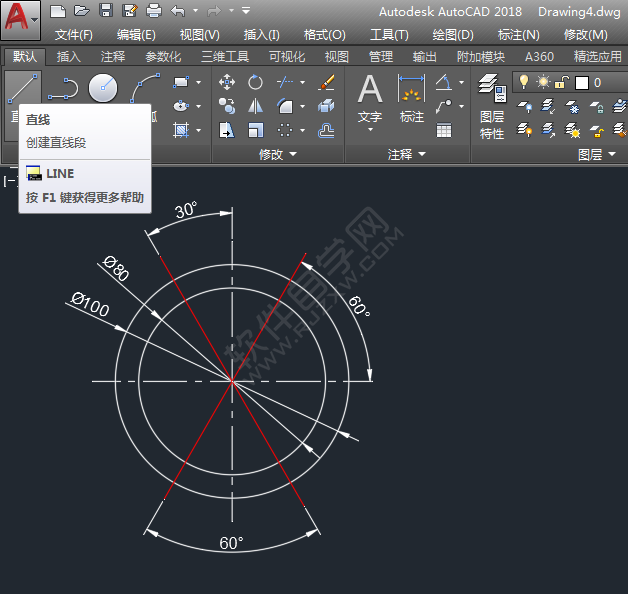

3、再使用直線工具，繪制二條斜線，角度為60度也30度的效果，如下圖所示：

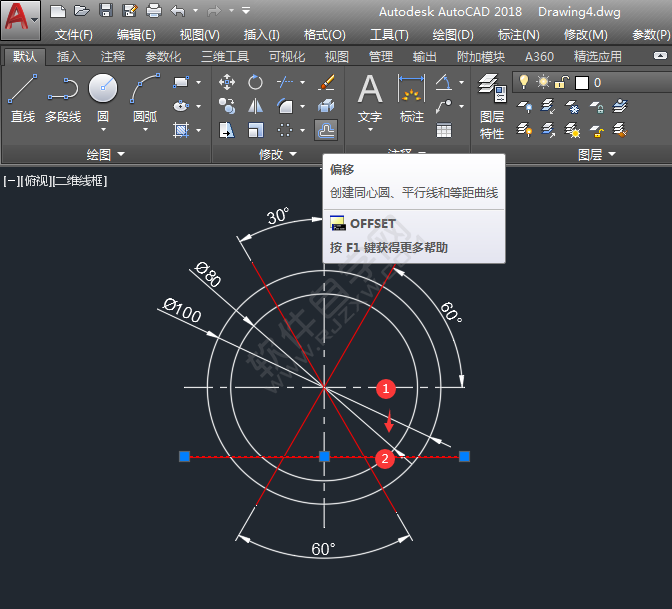

4、然后把水平線進行偏移。效果如下：

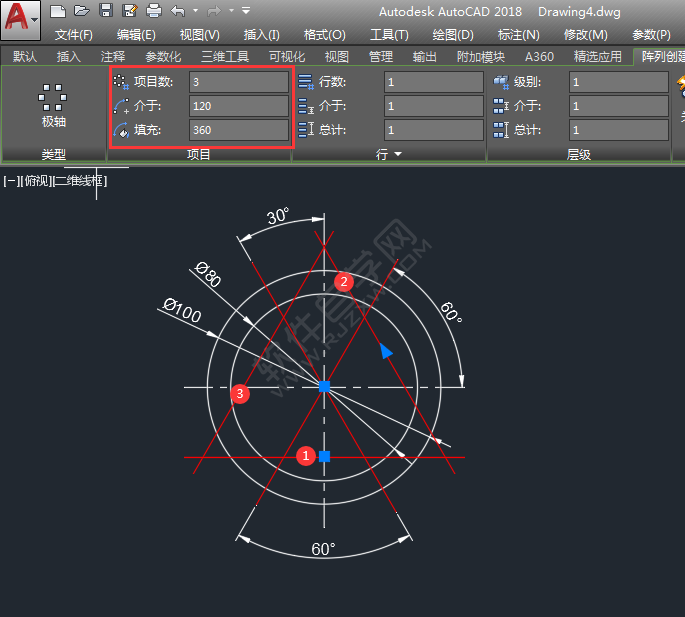

5、然后再把偏移的對象進行環形陣列，設置項目數為3，360度，效果如下圖所示：

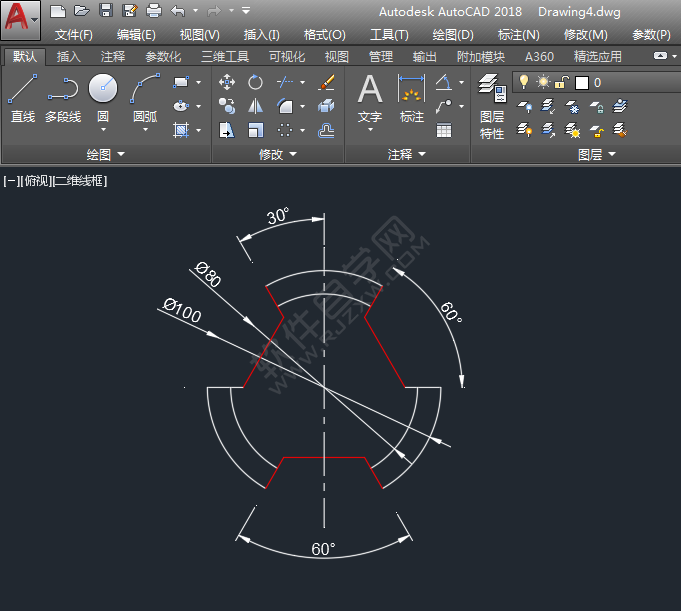

6、然后通過修剪工具，把不要的部分修剪掉，效果如下圖所示：

7、然后再繪制一個直徑為12的小圓，效果如下圖所示：

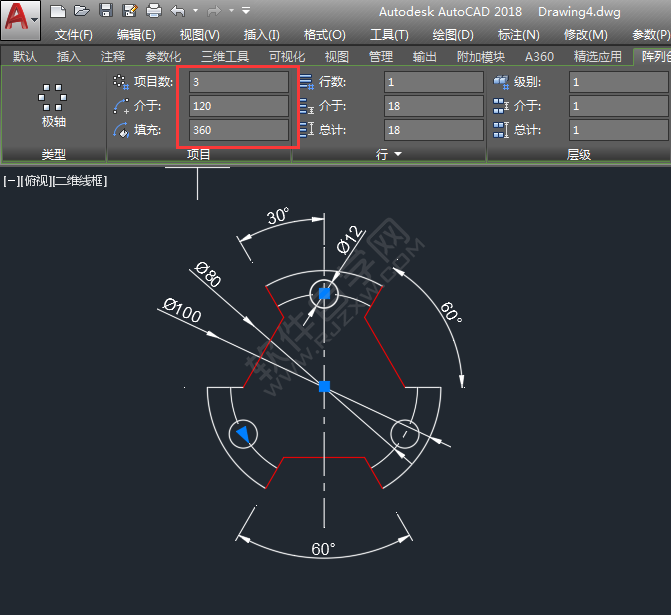

8、同樣的陣列3個出來，效果如下圖所示：

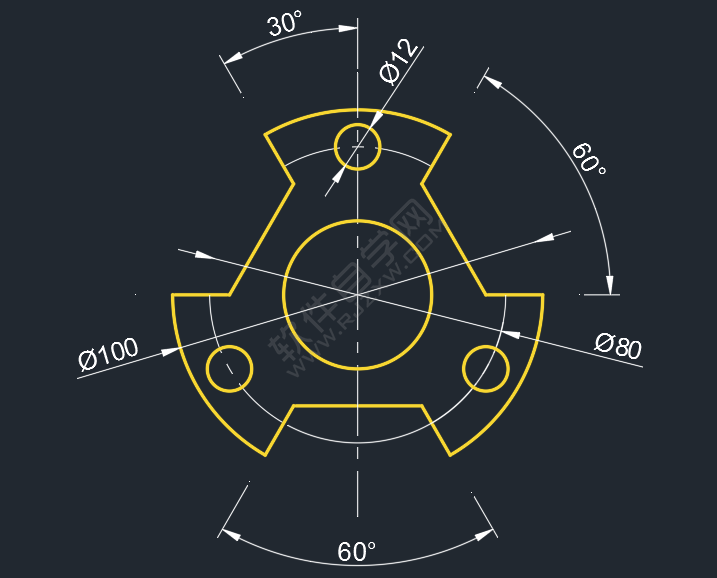

9、最后畫好了，進行標注，還有顏色的設置。

以上就是通過CAD環形陣列畫圖練習，希望大家喜歡，請繼續關注好吧啦網。
