怎么用CAD直線與圓畫圖練習

下面給大家介紹的是怎么用CAD直線與圓畫圖練習的方法，具體操作步驟如下：

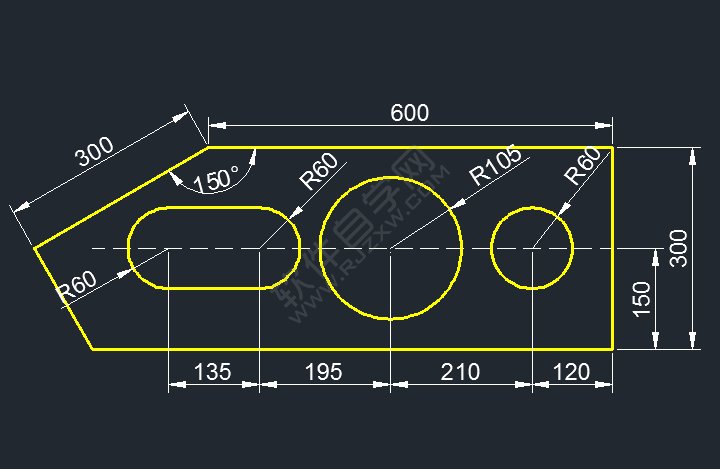

效果圖：

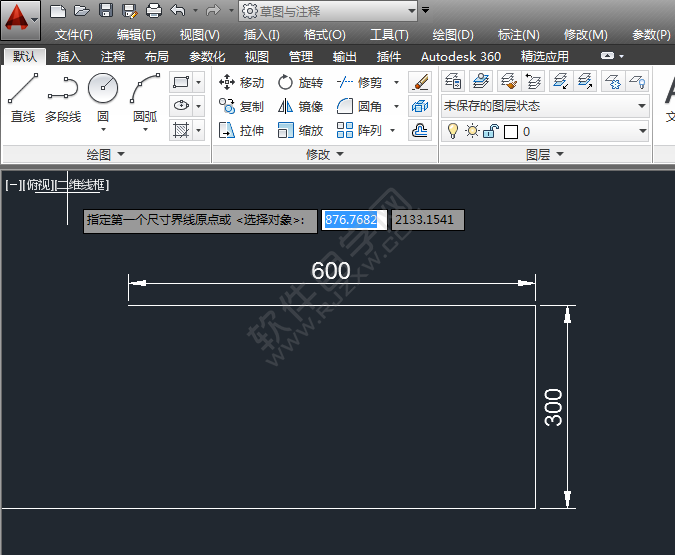

1、打開CAD軟件，使用直線工具，繪制600mm，300mm，還有一條更多一些的直線出來。

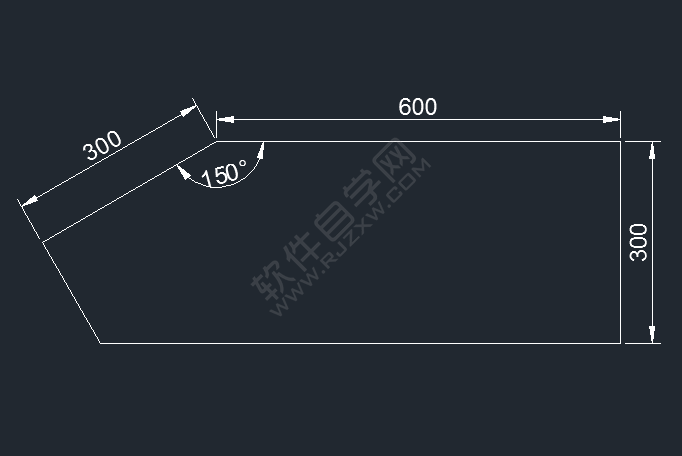

2、然后再從600的左邊端點上，畫直線出來，@300<-150的斜線。

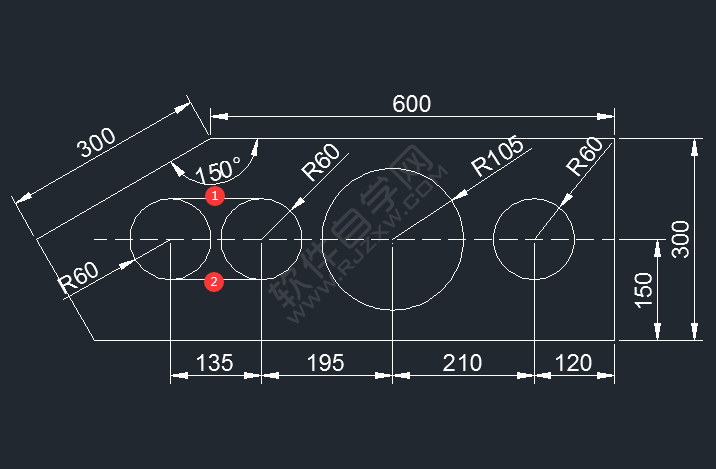

3、然后再使用構造線，繪制一條與300mm的斜線成90度的線。然后進行修剪處理。效果如下：

4、然后在不同的位置，分別繪制下面不同大小的小圓出來。在最左邊的二個圓上繪制直線，效果如下：

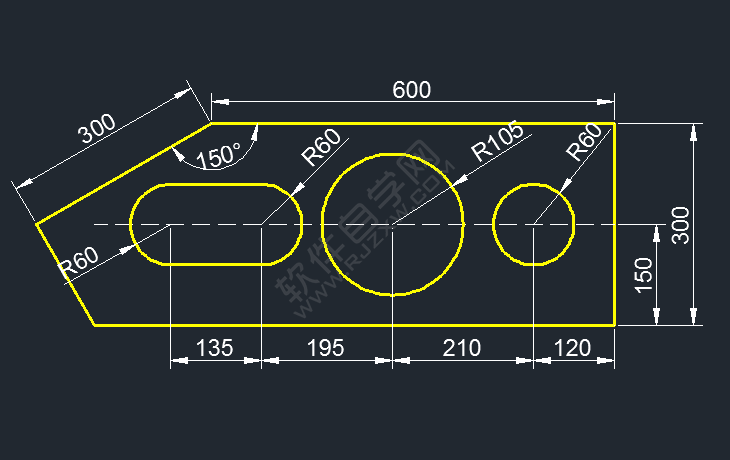

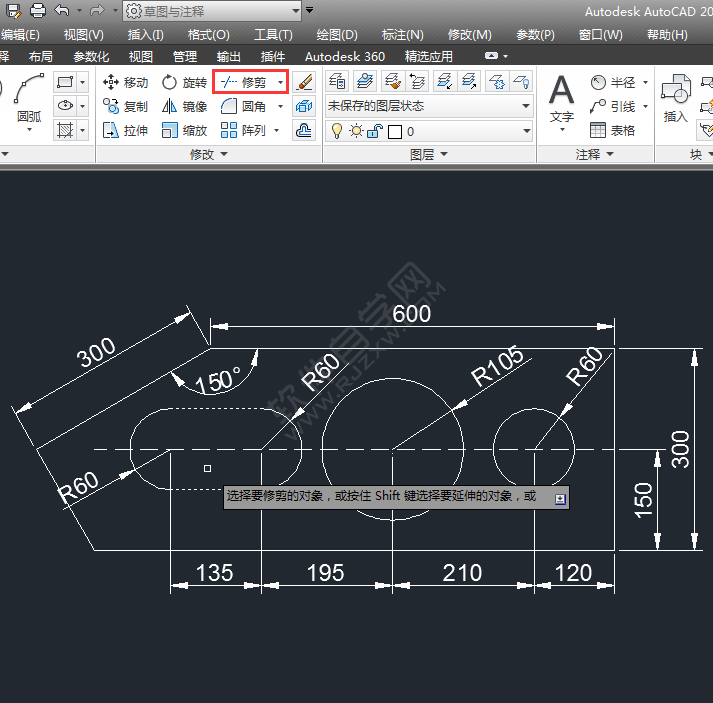

5、然后進行修剪處理，效果如下：

6、然后給圖形進行上色，并標注即可。

以上就是怎么用CAD直線與圓畫圖練習，希望大家喜歡，請繼續關注好吧啦網。
