利用solidworks多邊形畫圖練習

下面給大家介紹的是利用solidworks多邊形畫圖練習的方法，具體畫法步驟如下：

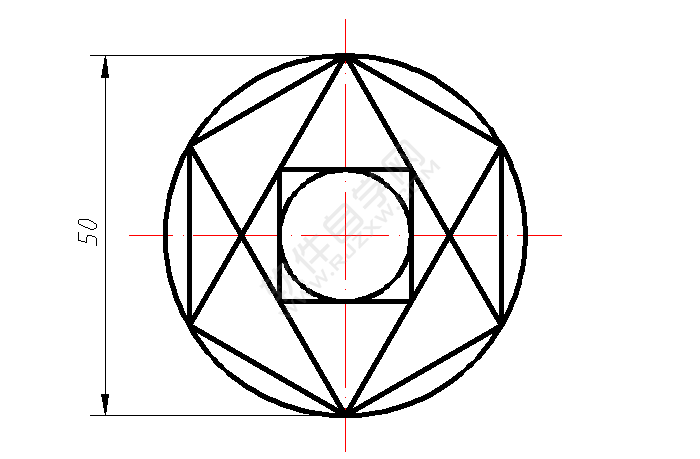

效果圖：

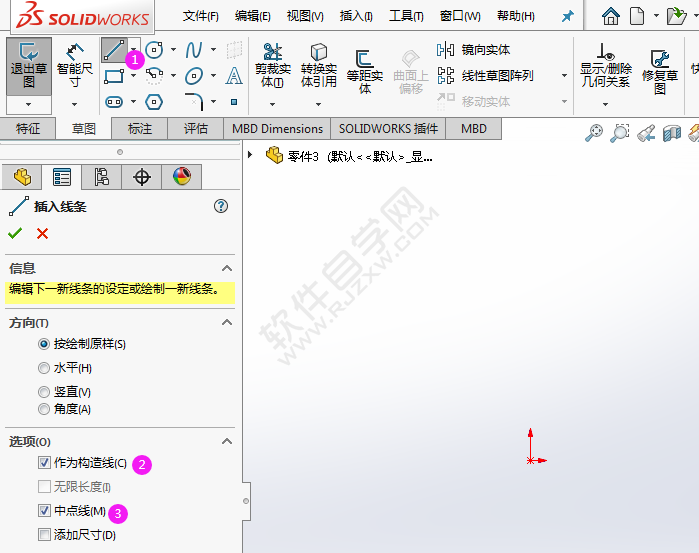

1、打開SW軟件，新建零件，點擊直線工具，設置作為構造線，選中點線。

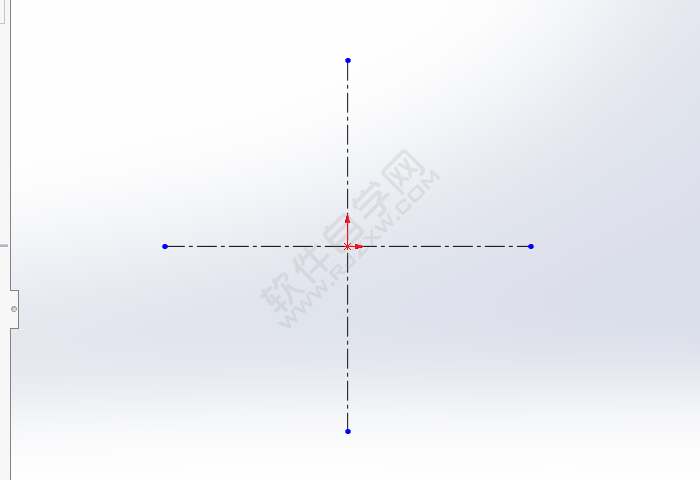

2、繪制下面的垂直與水平的直線出來。

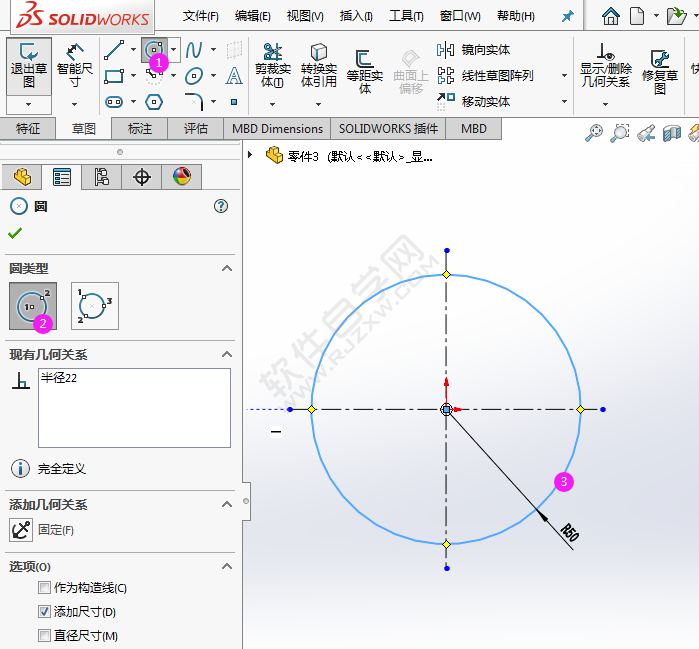

3、點擊圓工具，繪制一個圓形出來，大小為R50。

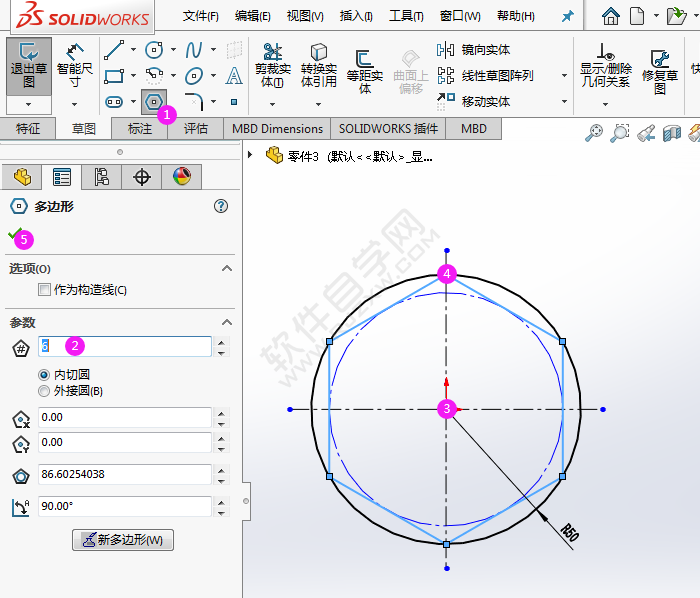

4、點擊多邊形工具，設置參數為6，繪制六邊形出來，點擊確定。

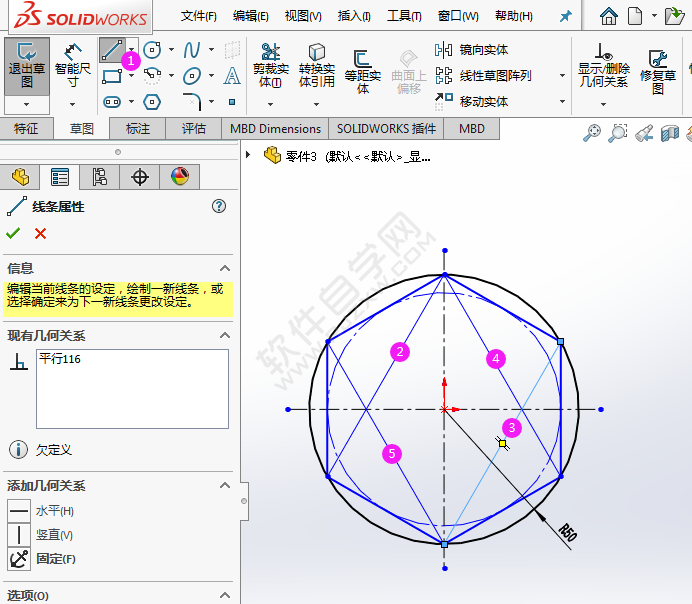

5、再使用直線工具，繪制斜線出來，效果如下：

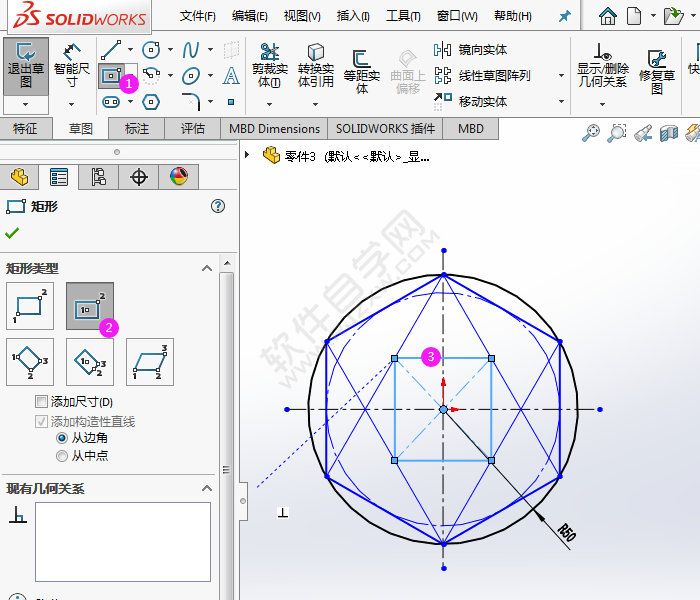

6、同樣的方法，使用中心矩形出來。效果如下：

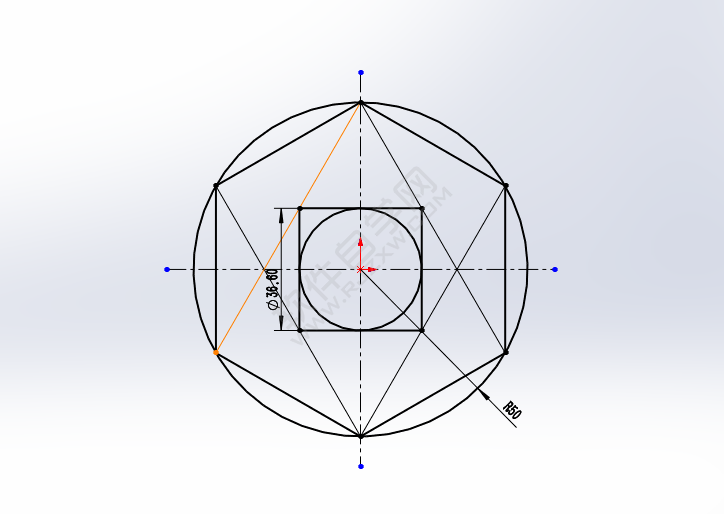

7、然后選中所有邊，設置相等，點擊確定。

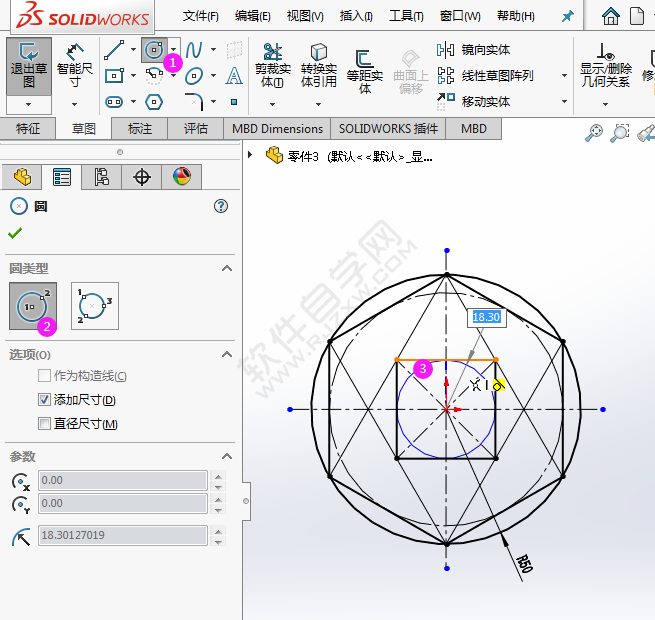

8、然后再繪制一個圓形出來，效果如下：

9、這樣一個簡單的平面圖就繪制好了。

以上就是利用solidworks多邊形畫圖練習，希望大家喜歡，請繼續關注好吧啦網。
