鈑金法蘭零件SolidWorks練習題畫法

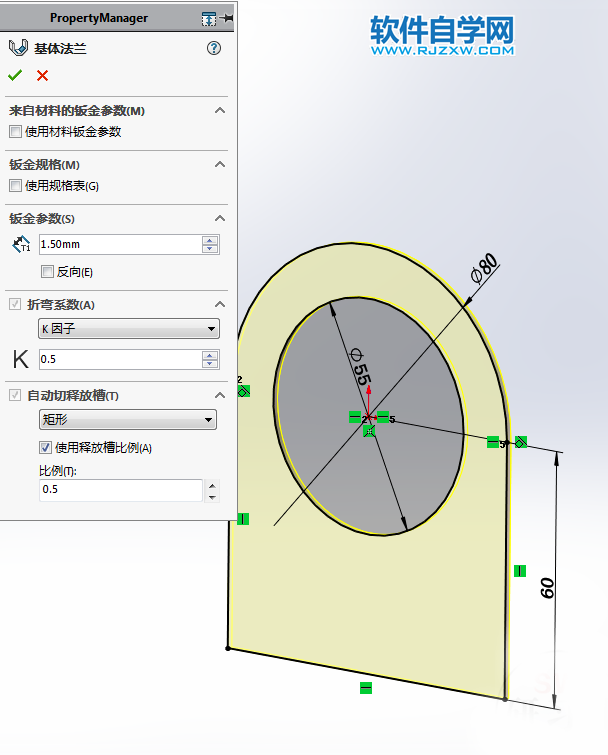

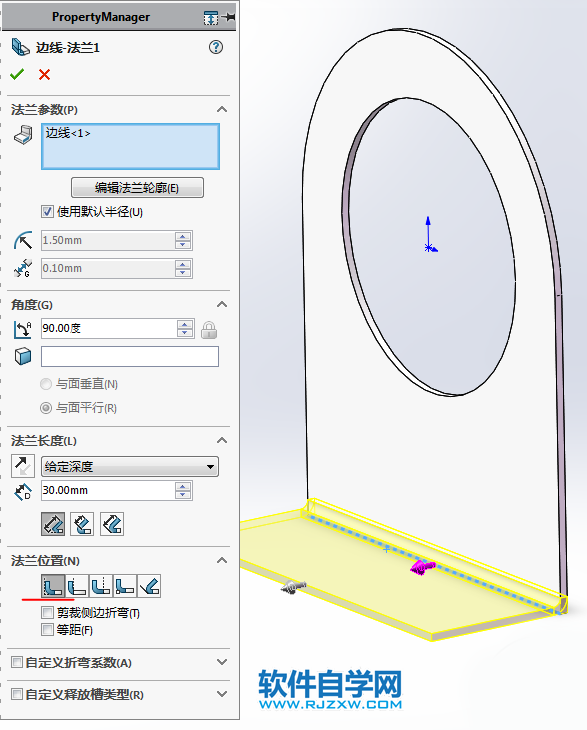

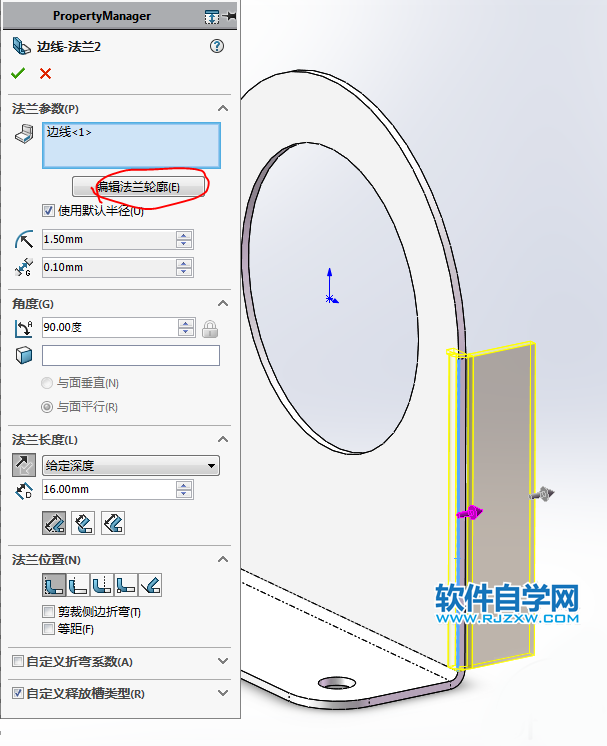

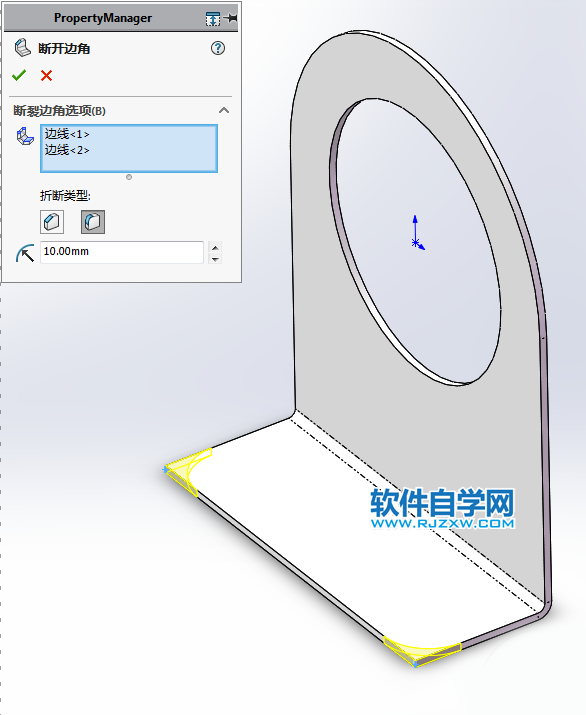

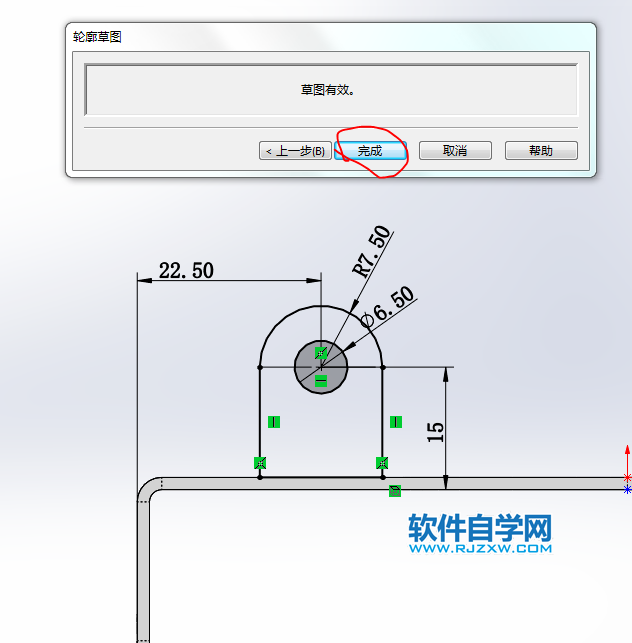

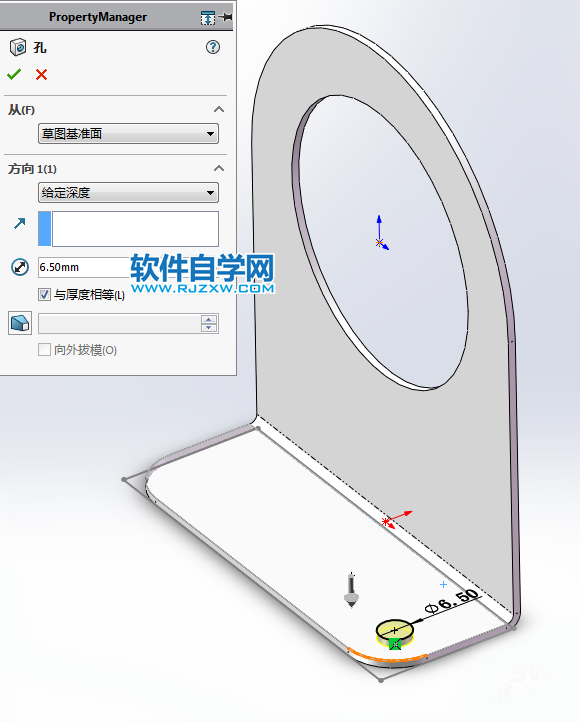

下面給大家介紹的是鈑金法蘭零件SolidWorks練習題畫法，具體操作步驟如下： 1.在【前視基準面】畫草圖。2.【基體法蘭】厚度：1.5 。3.【邊線法蘭】給定深度：30 。4.【斷開邊角】半徑：10 。5.【簡單直孔】直徑：6.5 ，把圓重合到圓角的圓心。6.【邊線法蘭】編輯法蘭輪廓。

7.修改草圖——完成。

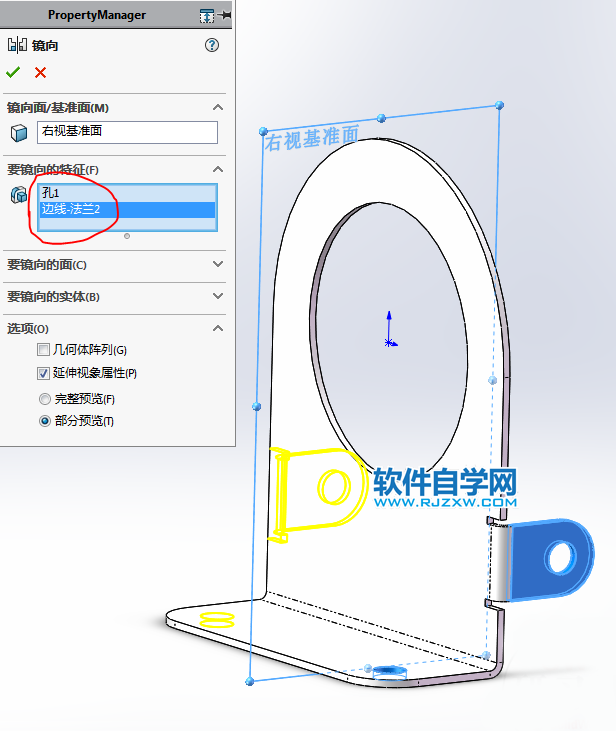

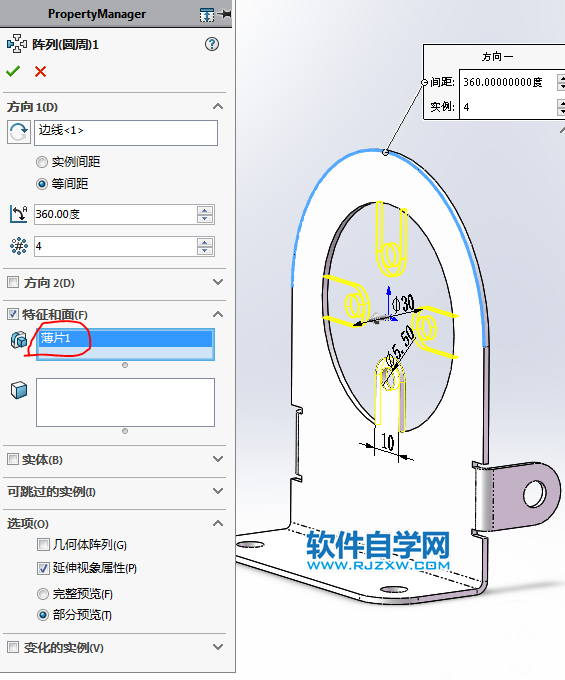

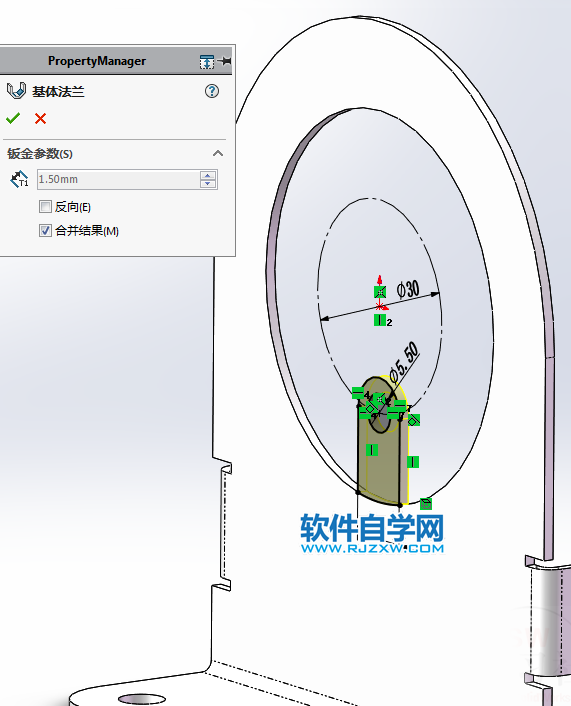

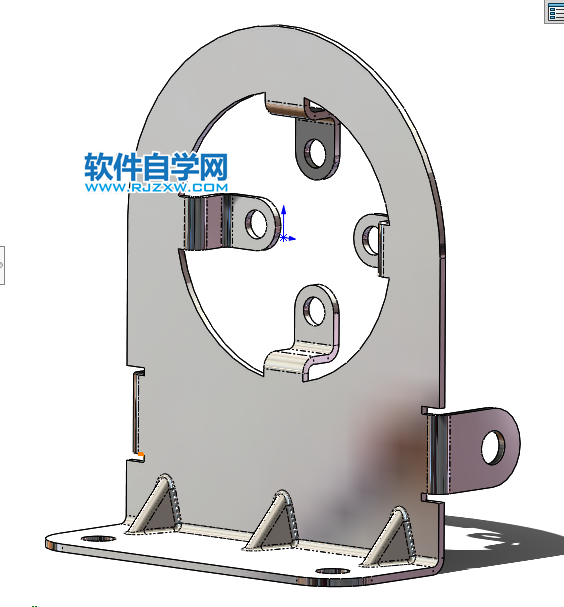

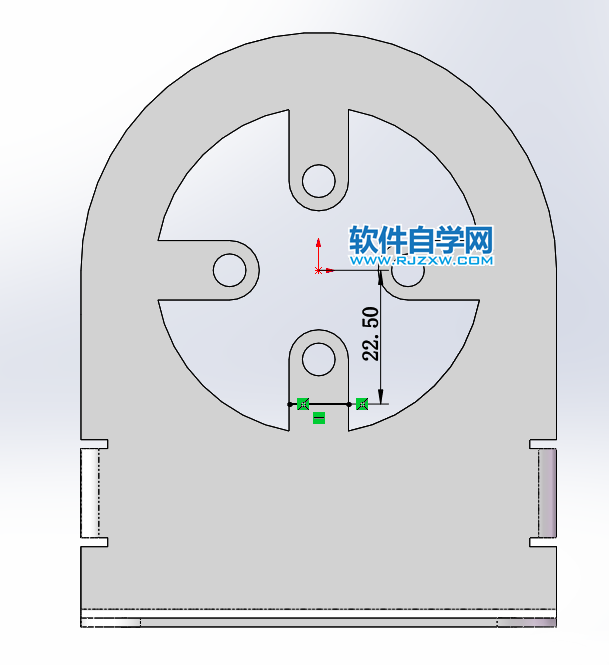

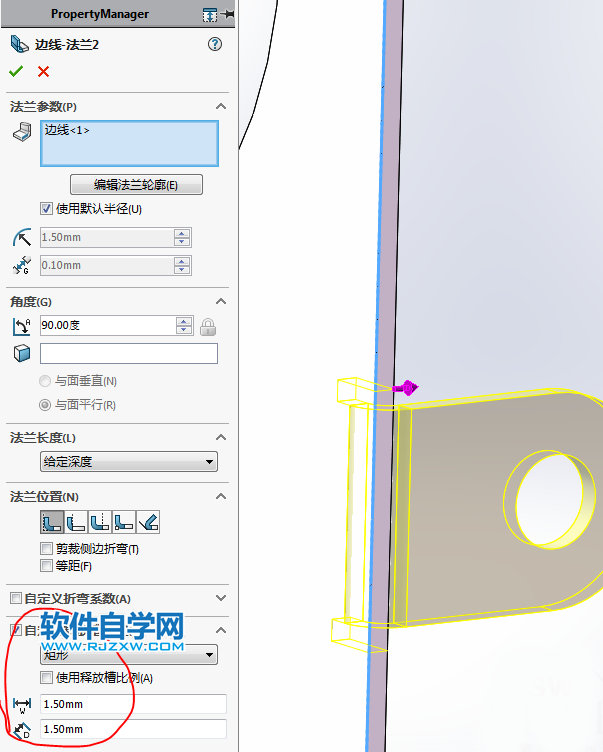

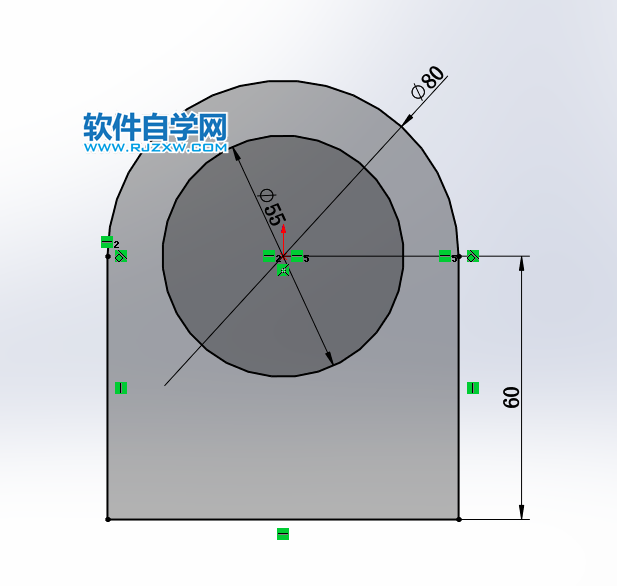

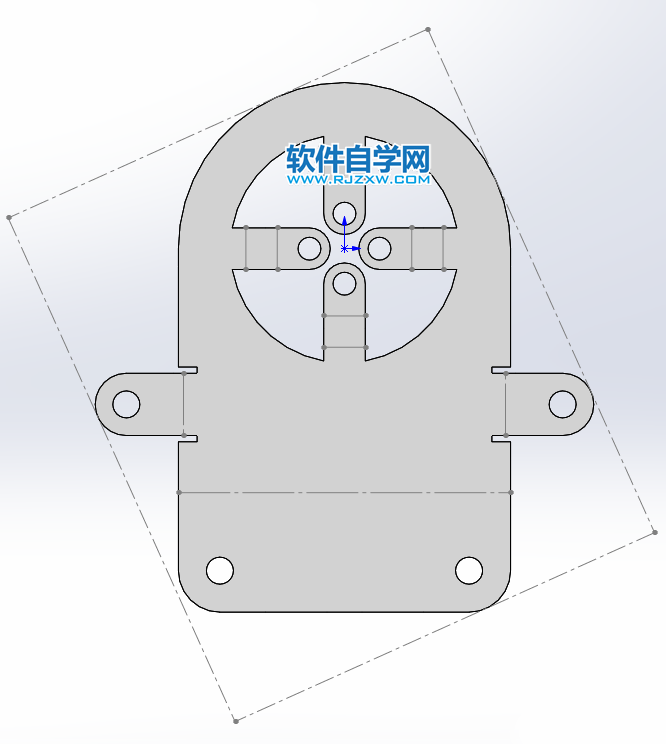

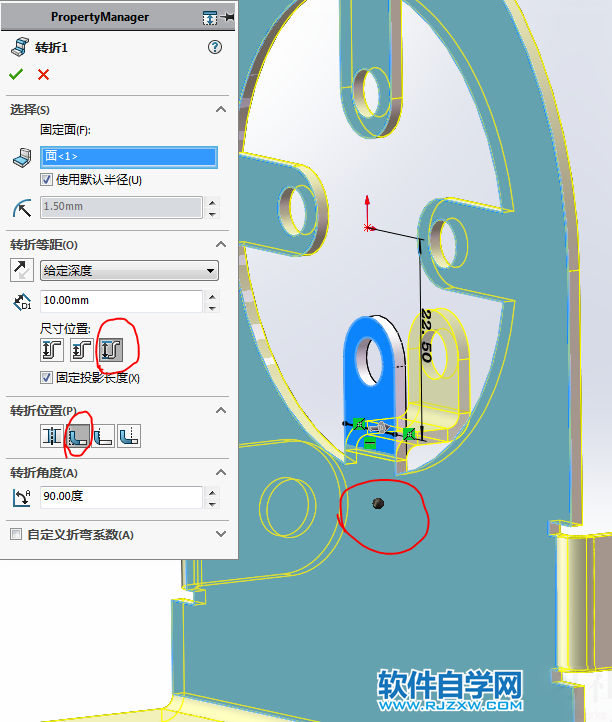

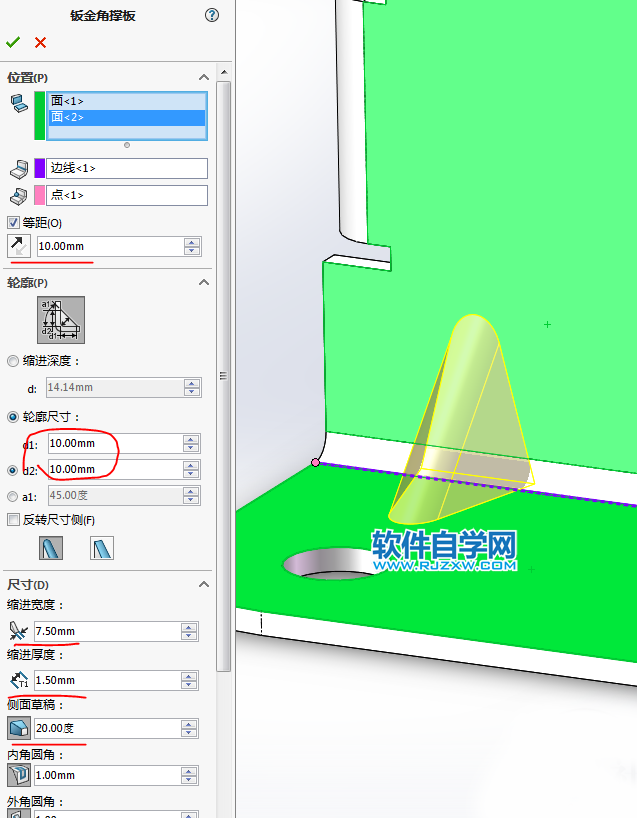

8.自定義釋放槽：1.5-1.5 。9.【鏡像】孔、邊線法蘭 。10.在鈑金面上畫草圖。11、【基體法蘭】。12.【圓周陣列】4個。13.還是在鈑金上畫直線。14.【轉折】固定面：黑色圓點所在面；給定深度：10 ；尺寸位置：總尺寸；轉折位置：材料在內 。15.再畫三個【轉折】。（轉折不能陣列）16.【角撐板】位置：兩個綠色面；距離：10 ；輪廓尺寸：10—10 ；縮進寬度：7.5 ；厚度：1.5 ；拔模角度：20度。17.【線性陣列】間距：30 ，數量：3個。18.【展平】。19.完成。以上就是鈑金法蘭零件SolidWorks練習題畫法，希望大家喜歡，請繼續關注好吧啦網。
