solidworks如何給鈑金倒圓角

solidworks如何給鈑金倒圓角,這個很簡單的，只要用邊角剪裁工具就可以完成，具體操作詳細介紹如下：

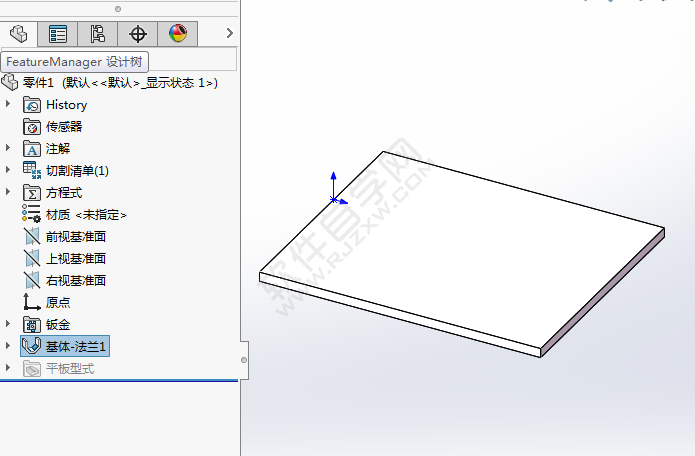

1、打開solidworks軟件，繪制一個30mm直線，再用基體法蘭生成30mm的鈑金面。效果如下：

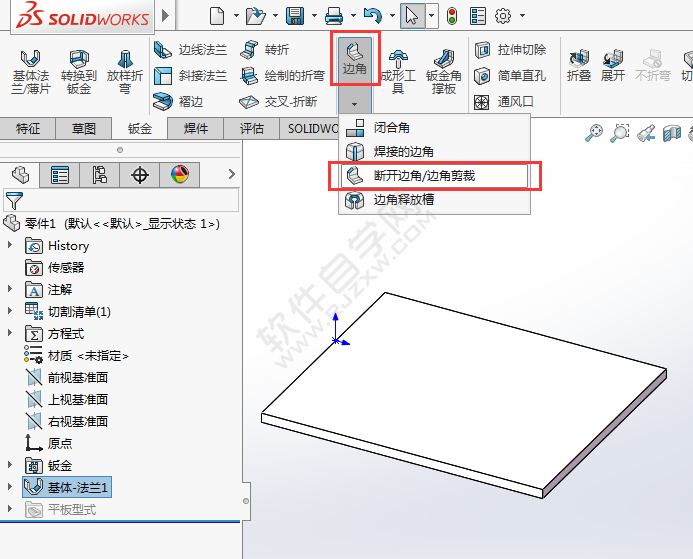

2、然后點擊鈑金版塊，點擊邊角菜單里面的斷開邊角/邊角剪裁工具。

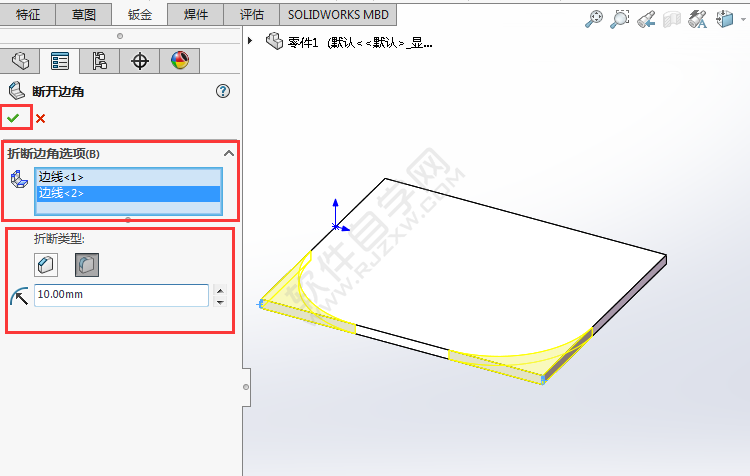

3、折斷邊角選項，選擇要倒圓角的邊，折斷類型選擇圓角。效果如下：

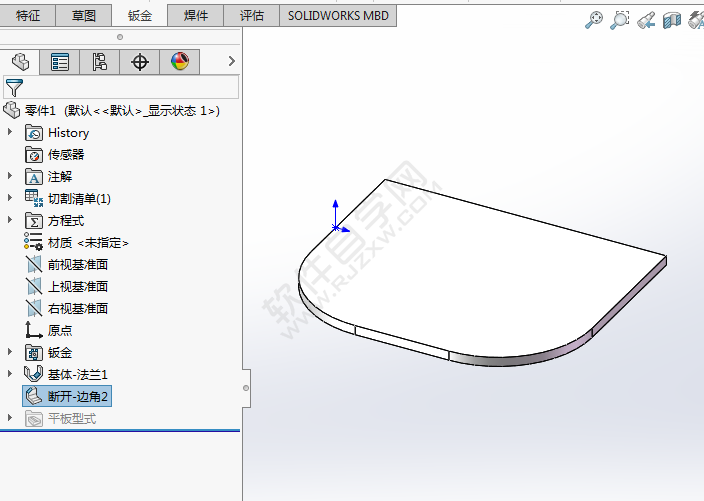

4、設置好后，點擊確定。這樣圓角倒好了。
