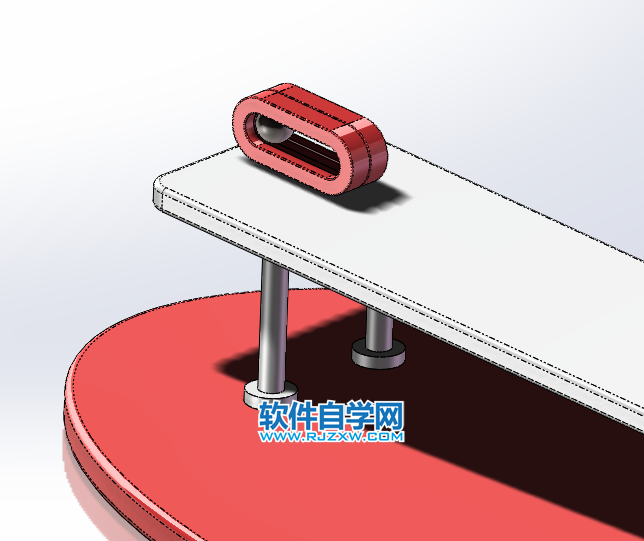

順斜坡向下翻滾的木桶用SolidWorks制作

下面給大家介紹的是順斜坡向下翻滾的木桶用SolidWorks制作，具體操作步驟如下：

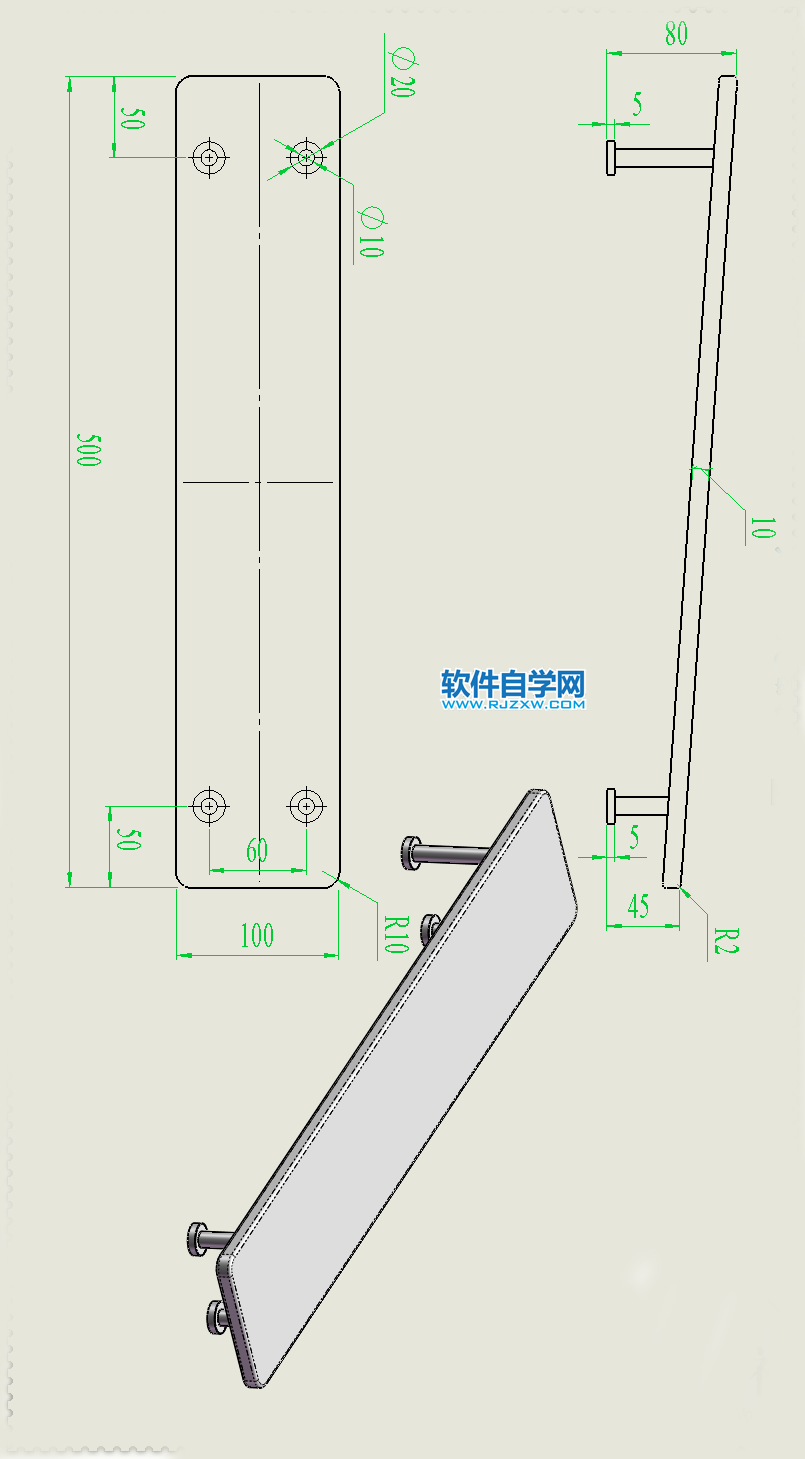

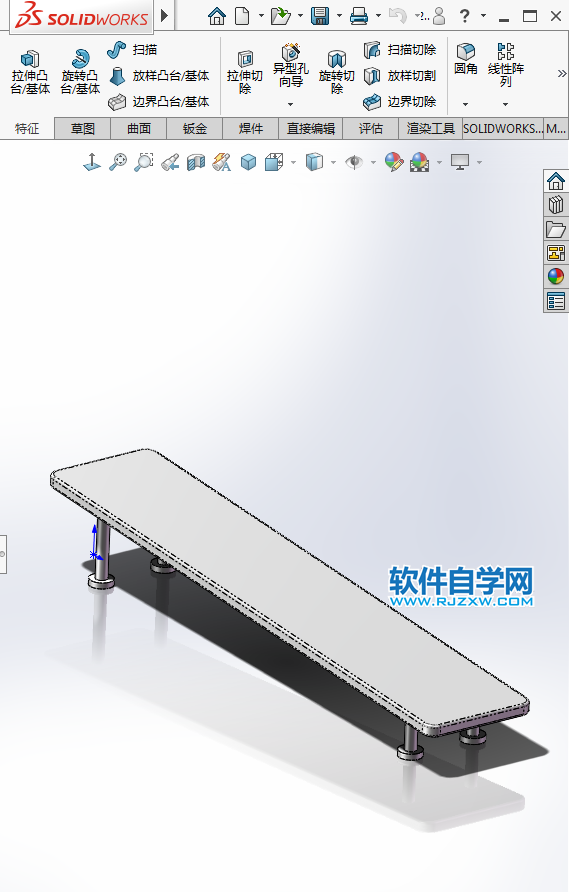

零件二：斜坡

1.【裝配體】插入橢圓底座和斜坡。（底座固定狀態）

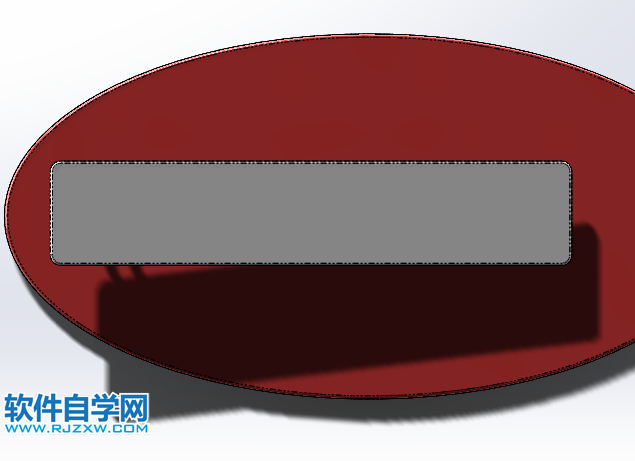

3.把斜坡移動到橢圓中間、靠左。（也可以用兩個零件的基準面重合）

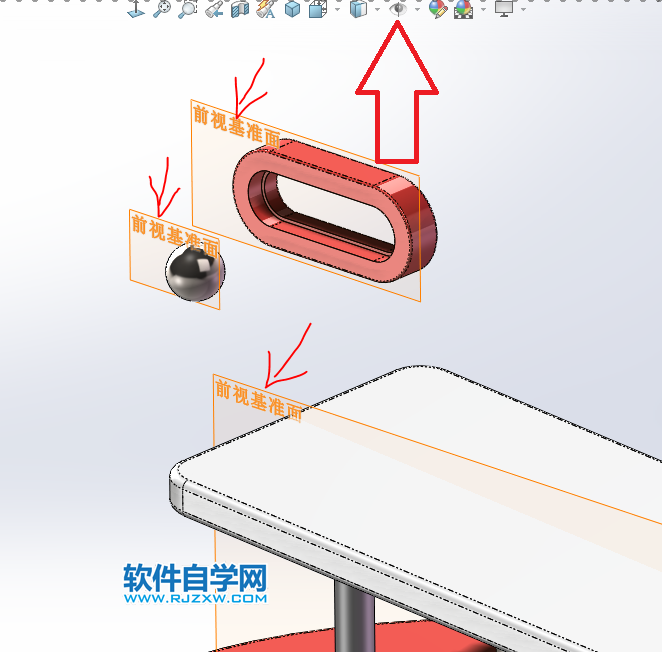

5.插入滾筒、鐵球，并顯示三個零件的基準面。

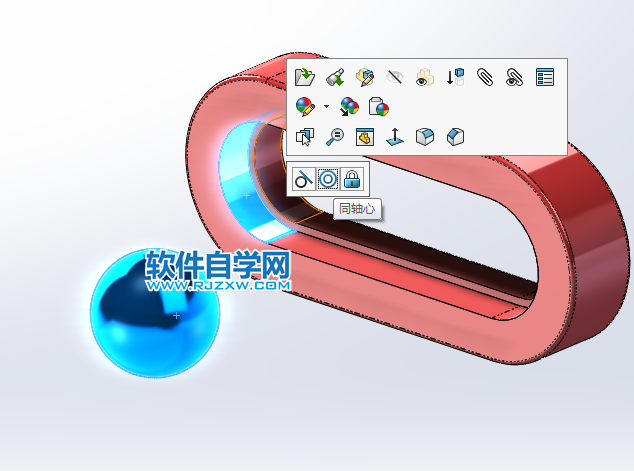

7.鐵球與滾筒添加【同軸心配合】。（這個配合一會要壓縮或刪掉）

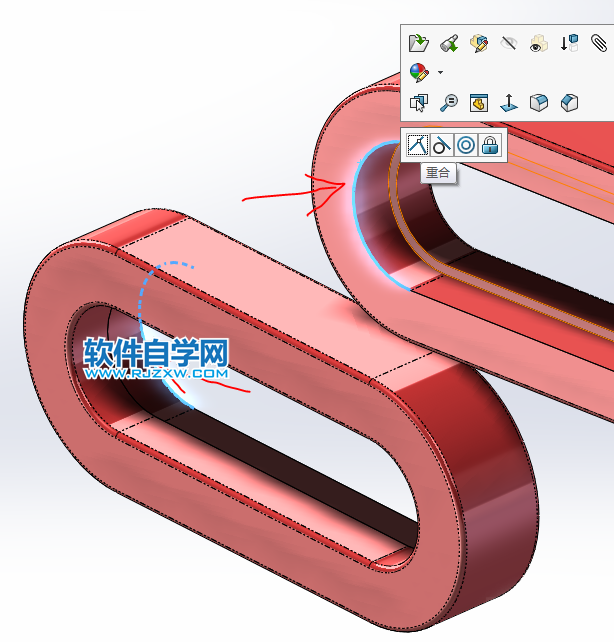

9.圓邊線【重合配合】。

11.移動滾筒位置，也可以與斜坡添加一個【平行配合】然后再刪掉。

13.【干涉檢查】無干涉。

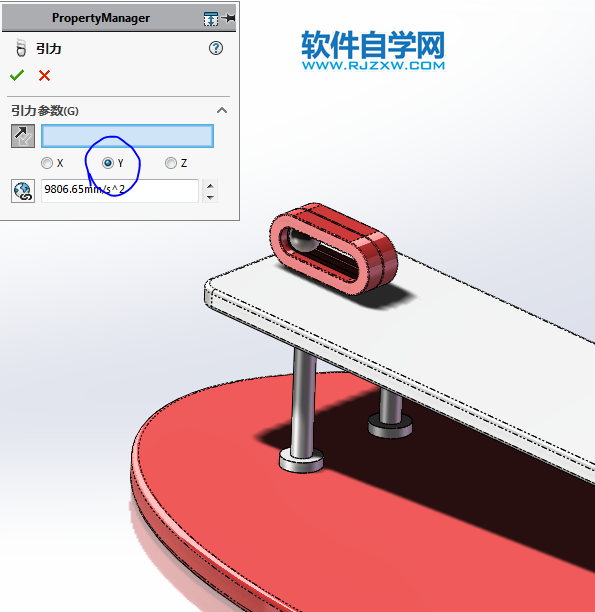

14.新建【運動算例】，選擇：基本運動，添加【引力】。

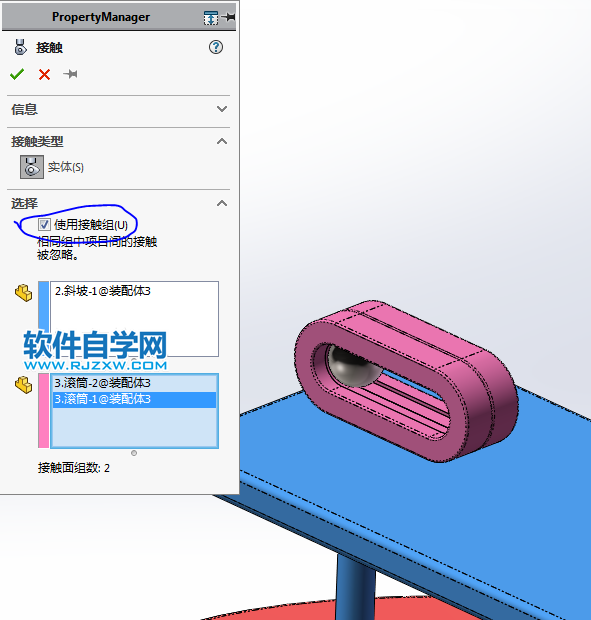

16.【接觸】使用接觸組：斜坡和兩個滾筒 。

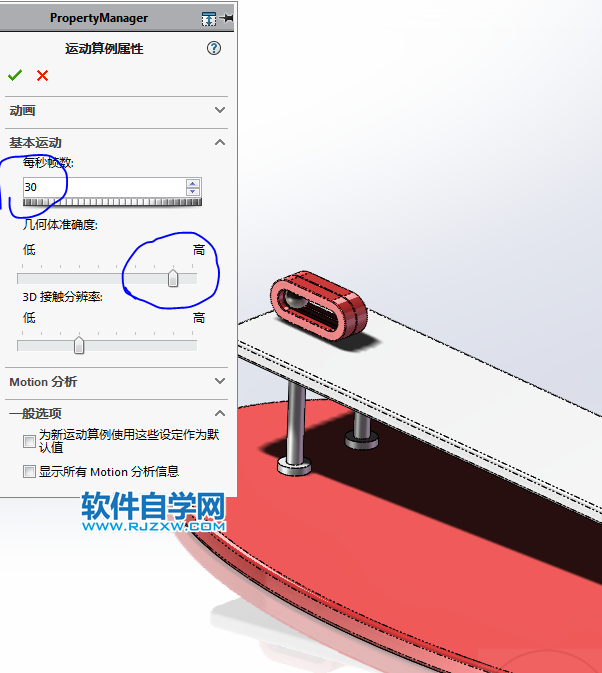

18.【運動算例屬性】幾何體準確度：高。
