挺簡單用SolidWorks畫扇葉的方法

下面給大家介紹的是挺簡單用SolidWorks畫扇葉的方法，具體操作步驟如下： 建模過程

1.在【上視基準面】畫兩個圓。

2.【拉伸凸臺】給定深度，方向一：46；方向二：4 。

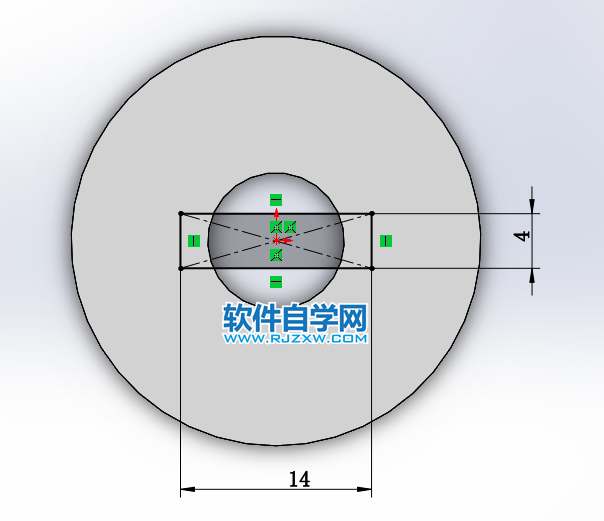

3.在【上視基準面】畫中心矩形。

4.【拉伸切除】完全貫穿兩者。

5.【拉伸切除】在頂面畫圓，直徑：20 ，給定深度：10 。

6.在【上視基準面】草繪，【轉換實體引用】邊線。

7.【螺旋線/渦狀線】高度和螺距——高度：40 ，螺距：120 ，起始角度：90度，逆時針。（用90度，螺旋線的起點剛好在前視基準面上）

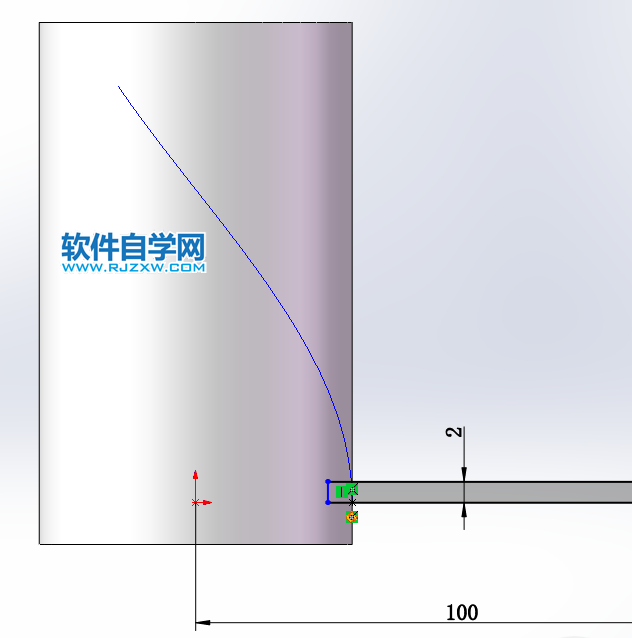

8.在【前視基準面】畫矩形 ，在矩形上畫個點 ，與螺旋線穿透 。

9.【掃描】去掉：合并結果。

10.在【上視基準面】草繪，【轉換實體引用】邊線，添加圓角 。

11.【拉伸切除】完全貫穿，反側切除 ，特征范圍：只選扇葉 。

12.【圓周陣列】實體，方向：圓柱面，數量：3個 。

13.【組合】。

14.【圓角】半徑：2 。

15.【圓角】半徑：0.5 。

16.完成。
