SolidWorks畫一根絲杠

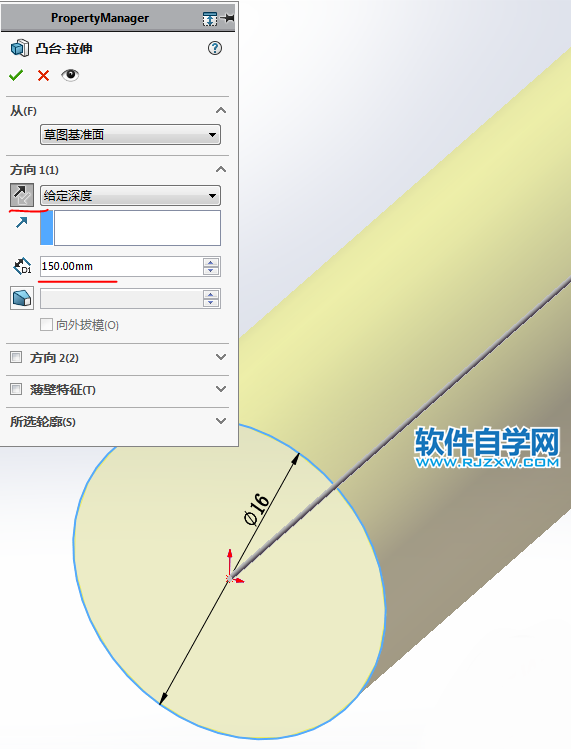

1.【拉伸凸臺】在【前視基準面】畫一個圓，直徑：16 ，給定深度：150 ，反向。

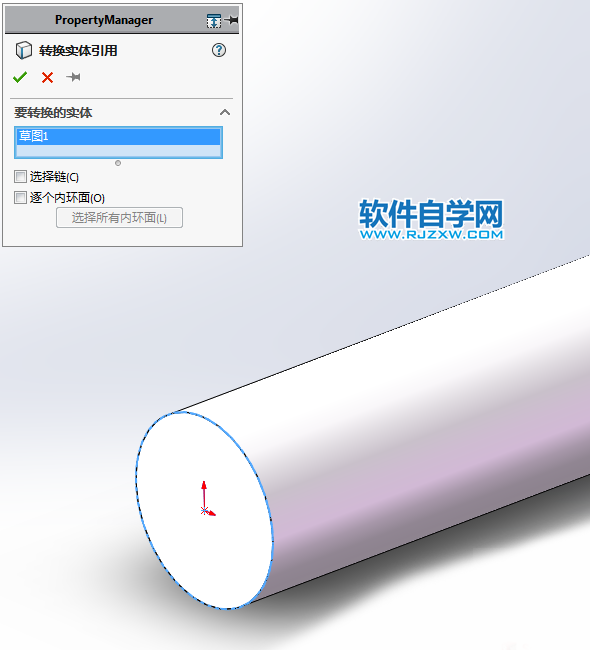

2.還是在【前視基準面】草繪圖形，【轉換實體引用】圓。

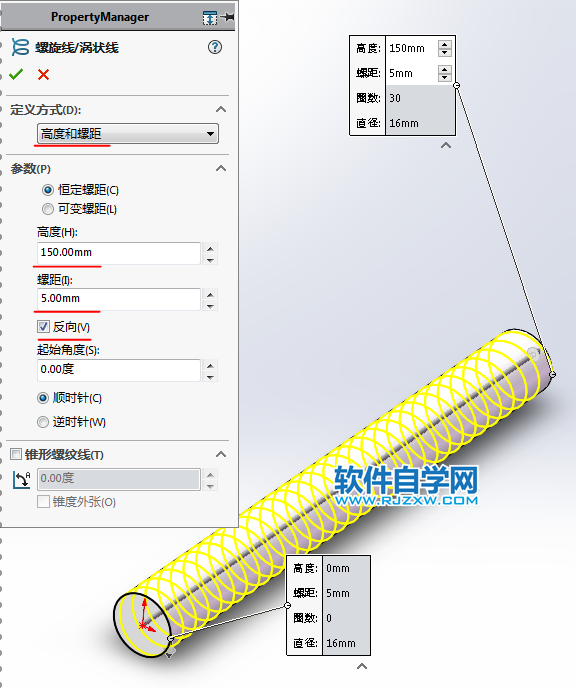

3.【螺旋線】高度和螺距，高度：150 ，螺距：5 。

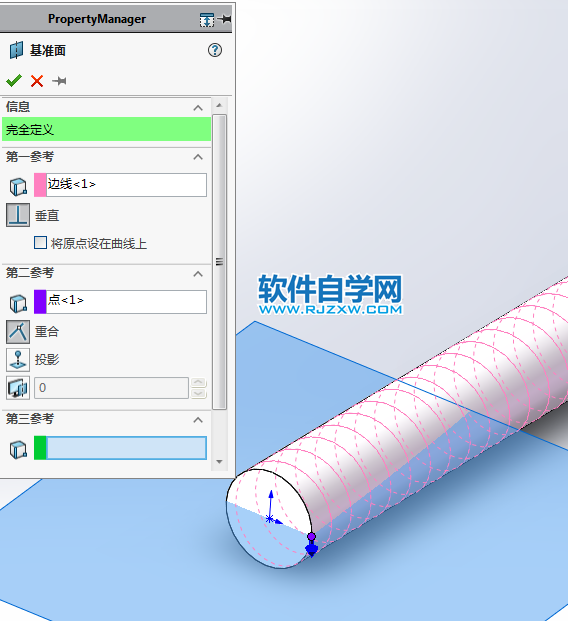

4.【基準面】參考：螺旋線和端點。

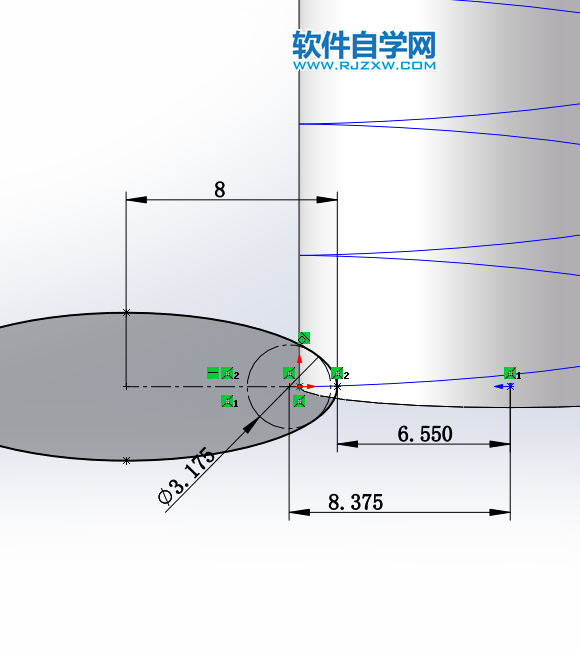

5.在【基準面1】上草繪圖形，畫：圓、橢圓，添加相切。

5-1.畫兩個圓角，剪裁橢圓。（畫圓角時邊線總是選不中，目前只能退出草繪，再重新進入草圖，才能選中；或者：【轉換實體引用邊線】，方便選擇邊線）

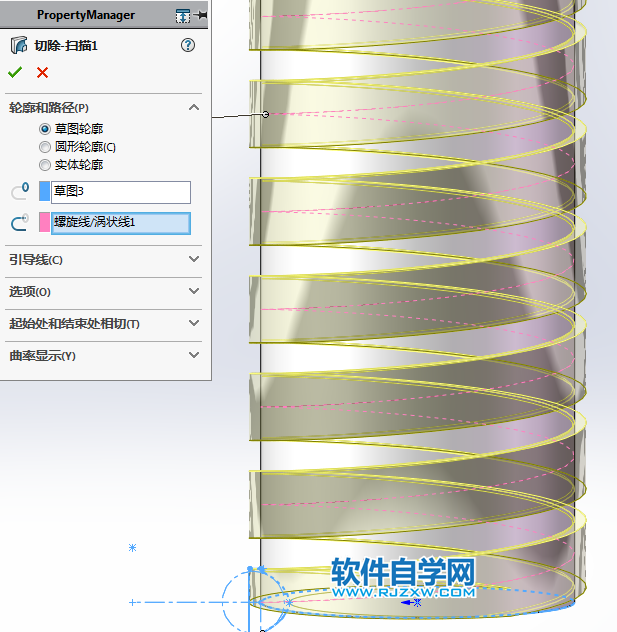

6.【掃描切除】輪廓：橢圓，路徑：螺旋線。
