solidworks變形-曲線到曲線選項

曲線到曲線 變形是變形復雜形狀的精確方法，可以從初始曲線過渡到目標曲線。 初始和目標曲線可以是面、曲面的邊線和剖面曲線或自由的草圖曲線。 要打開具有曲線到曲線選項的變形 PropertyManager：1.單擊特征工具欄上的變形 TOOL_DEFORM_FEATURES.GIF，或單擊插入 > 特征 > 變形。2.在 PropertyManager 中的變形類型下，請選擇曲線到曲線。范例：變形 - 曲線到曲線 范例：變形 - 使用多組曲線和邊線的曲線到曲線 3.如果目標曲線為面或曲面邊線，您可以使用位置連續（尖銳過渡）或相切（平穩過渡）來匹配變形模型的初始邊線。

位置連續性變形示例

4.連接邊界處的位置連續可產生尖銳邊線。 在形狀選項下選擇匹配作為形狀選項。

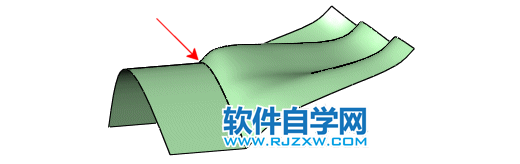

切線連續性變形示例

5.連接邊界處的相切連續可產生平滑過渡。 在曲面相切下選擇曲面相切作為形狀選項。
