solidworks怎么生成兩個圓弧之間的尺寸

下面給大家介紹的是solidworks怎么生成兩個圓弧之間的尺寸的方法與步驟，希望能幫助到大家！

solidworks生成兩個圓弧之間的尺寸：

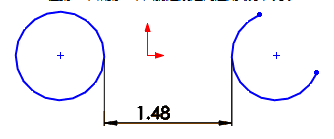

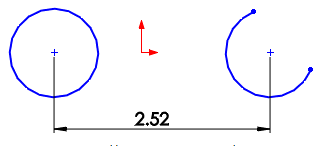

1、單擊 智能尺寸 （“尺寸/幾何關系”工具欄）或工具 > 尺寸 > 智能。2、執行以下其中一項操作：3、選取第一個圓弧的邊線，然后選取第二個圓弧的邊線。4、在第一個和第二個圓弧中心之間應用最小尺寸。4、按 Shift，然后單擊以在兩條邊線之間應用尺寸。5、在第一個和第二個圓弧邊線之間應用最小尺寸。6、選取第一個圓弧的邊線，按住 Shift，然后選取第二個圓弧的邊線。

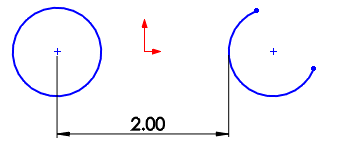

7、在第一個圓弧的中心和第二個圓弧的邊線之間應用最小尺寸。

8、打開尺寸 PropertyManager，您可在此更改在所有三種情況下測量距離的方式。以上就是solidworks怎么生成兩個圓弧之間的尺寸，希望大家喜歡，請繼續關注好吧啦網。
