Excel如何繪制線性玫瑰圖?

你多久沒學習圖表了呢?手癢了嗎?今天來一個炫酷必殺技，大家跟我一起練練手哈!

(本教程使用Excel2013版本)

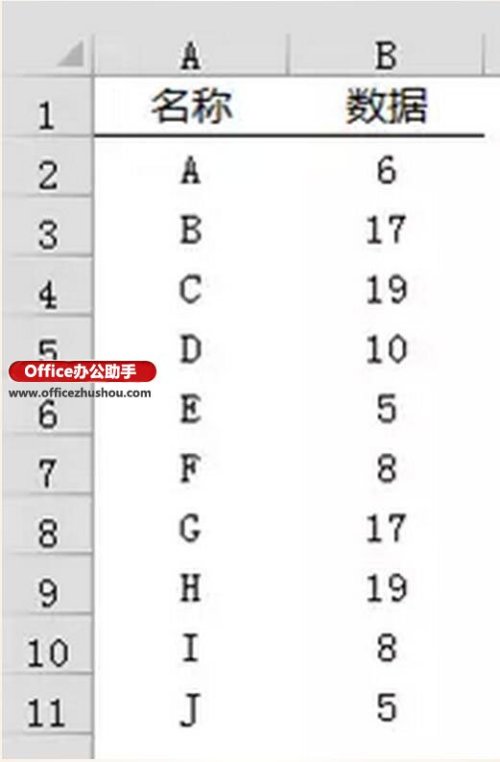

模擬一組隨機數據：

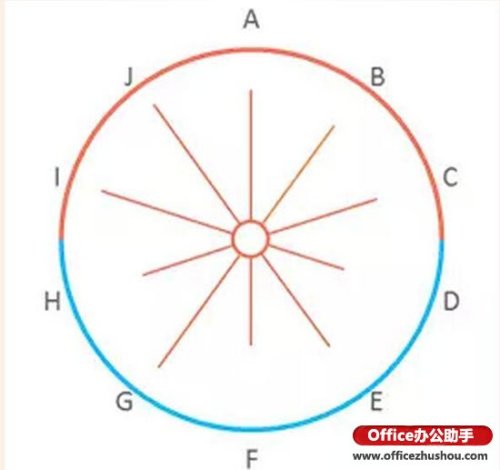

最終效果：

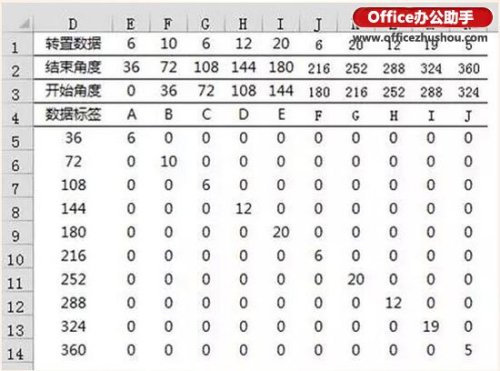

步驟一：構建數據區域

公式輸入：

選中E1:N1單元格區域，輸入多單元格數組公式

=TRANSPOSE(B2:B11)

注意需要按CTRL+SHIFT+ENTER三鍵結束

這里使用公式，目的為跟隨數據源數據變化，如果不會公式，可以直接復制數據源，然后選擇性粘貼→轉置。

E2:N2區域直接計算每個點占多少角度，一個圓為360度，此處有10個分類，所以一個點占36度。

E3:N3開始角度與結束角度同理，一個點從0度開始，到36度結束，第二個點從36度開始，到72度結束，以此類推。

選中E4:N5單元格區域，輸入多單元格數組公式

=TRANSPOSE(A2:A11)

同樣需要按CTRL+SHIFT+ENTER三鍵結束。

D5:D14區域為開始角度轉置后效果。

E5::N14區域公式為

=IF(($D5>E$3)*($D5<=E$2),E$1,)

公式右拉下拉。

步驟二：插入雷達圖

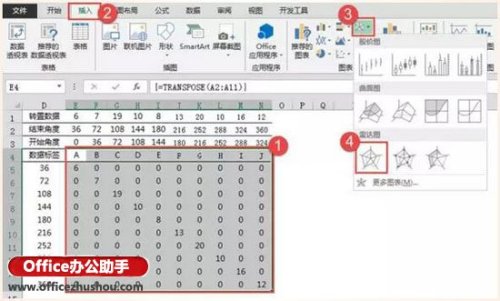

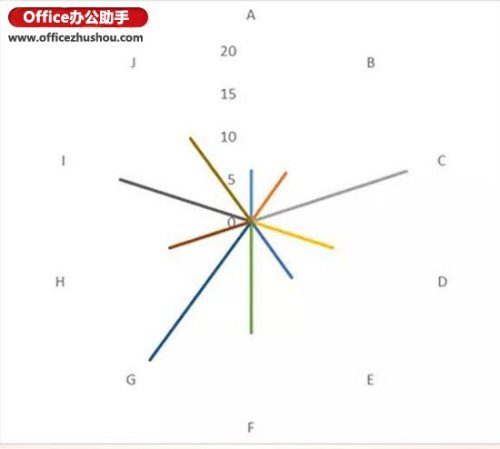

選中“E4:N14”區域，插入雷達圖。

插入圖表后，依次單擊“圖表標題”、“圖例”、“網格線”按DELETE鍵刪除：

步驟三：添加數據

單擊圖表，右鍵“選擇數據”，單擊“添加”按鈕。

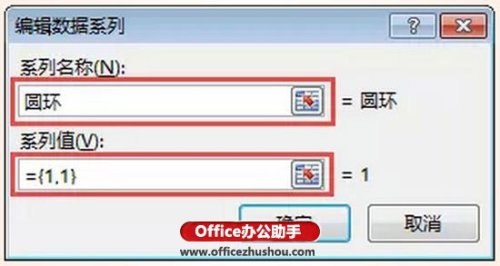

系列名稱為“圓環”，系列值為“={1,1}”，同樣的步驟添加四次。

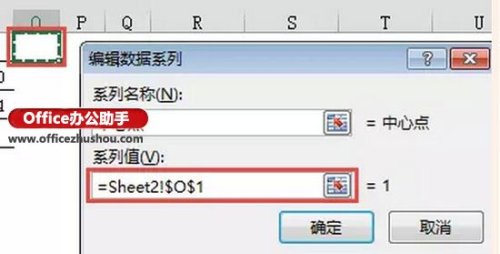

再添加一個系列，系列名稱為“中心點”，系列值為“O1”單元格引用，添加后在“O1”單元格輸入0。

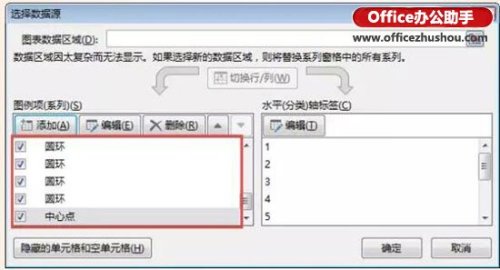

添加后選擇數據源窗口如圖：

步驟四：更改圖表類型

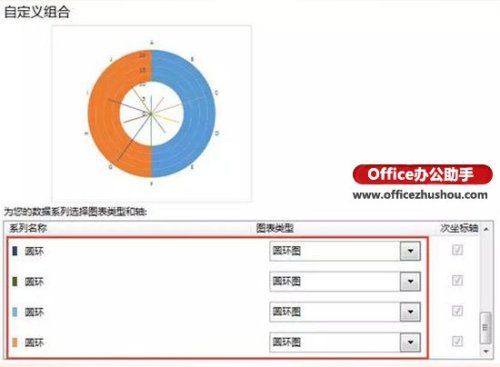

單擊圖表任意系列右鍵“更改系列圖表類型”，將四個圓環系列更改為“圓環圖”。

步驟五：設置圖表格式

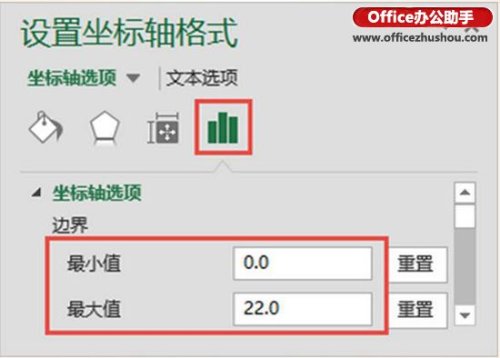

選中雷達圖“縱坐標軸”設置坐標軸邊界，最大值為22，最小值0，設置后按DELETE鍵刪除縱坐標軸。

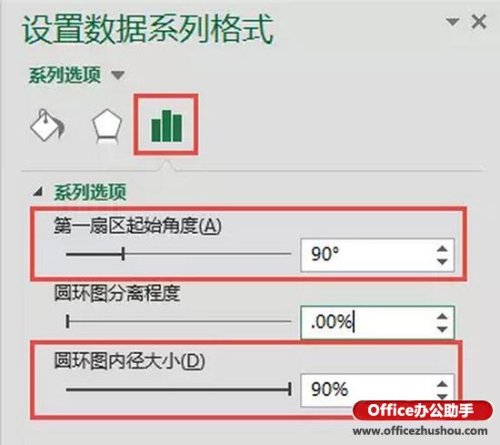

選中圓環圖，設置圓環圖“第一扇區起始角度”為90，“圓環圖內徑大小”為90。

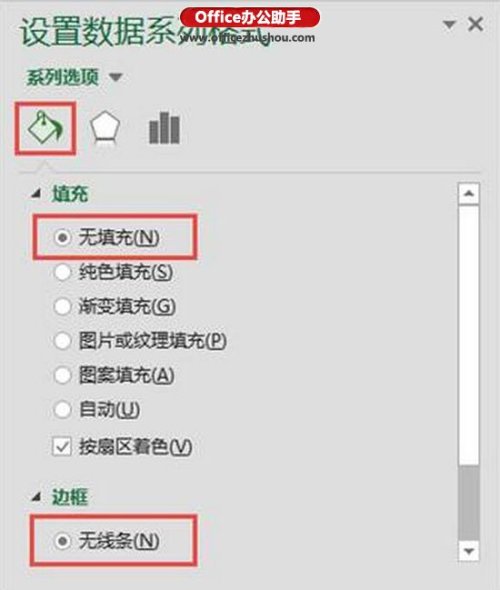

選中內三層圓環，設置無填充無線條。

設置雷達系列線條格式，(設置時刻按F4快速重復上一次操作)。

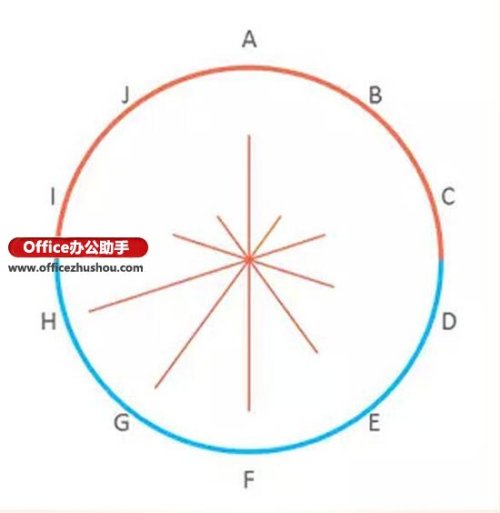

設置后效果如圖：

選中“中心點”系列，設置系列標記格式

設置后效果：

最后添加你的說明文字與標題即可。

思考：如果想要數據超過一定數量后，線條顏色變粗或者變色該怎么做?
