Excel工作表中怎么添加圖形

向Excel工作表中手動插入圖形對象是十分方便的，如果需要向工作表中插入大量圖形，或是對繪制的圖形對象大小和位置有很準確的要求，用手工繪制的方法就不太方便了。此時可以通過VBA程序來進行圖形對象的繪制。本文以在工作表中繪制一個三角形為例來介紹向Excel工作表中添加圖形的方法。

1、啟動Excel并打開Visual Basic編輯器，在工程資源管理器中插入一個模塊，在模塊的“代碼”窗口中輸入程序代碼，如圖1所示。具體的程序代碼如下所示：

Sub DrawTr()

Dim triArray(1 To 4,1 To 2)As Single

triArray(1,1)=25

triArray(1,2)=100

triArray(2,1)=100

triArray(2,2)=150

triArray(3,1)=150

triArray(3,2)=50

triArray(4,1)=25

triArray(4,2)=100

Worksheets(1).Shapes.AddPolyline triArray

Worksheets(1).Shapes(1).Fill.ForeColor.RGB=RGB(15,100,255)

End Sub

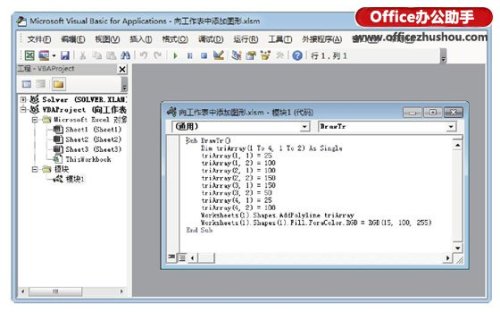

圖1　創建模塊并輸入程序代碼

提示

在VBA中，使用Shapes對象的AddPolyline方法能夠創建一個不封閉或封閉的多邊形，該方法將能夠返回一個代表新的連續線段或多邊形的Shape對象。該方法的語法格式如下所示：

表達式AddPolyline(SafeArrayOfPoints)

這里，表達式是一個代表Shapes對象的變量，該方法的SafeArrayOfPoints參數是一個必選參數，其是用于指定多邊形頂點的坐標對所組成的數組，坐標對指的是一對數值，該數值表示點的X和Y坐標。

2、按F5鍵運行該段程序代碼，在Excel工作表中將插入一個藍色的三角形，如圖2所示。

圖2　在工作表中插入三角形
