solidworks三維建模步驟練習

下面給大家介紹的是solidworks三維建模步驟與方法，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

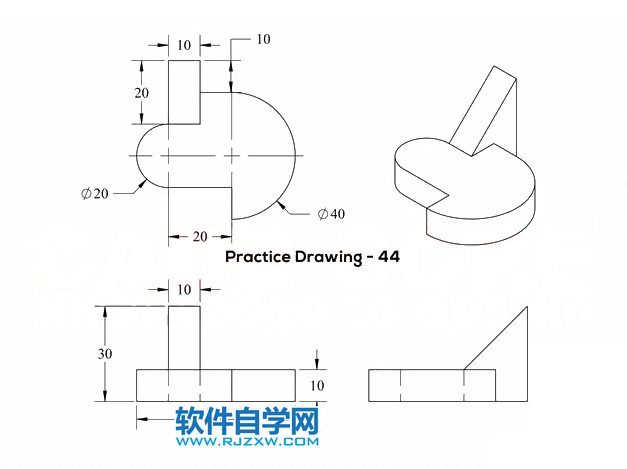

實體平面效果圖如下：

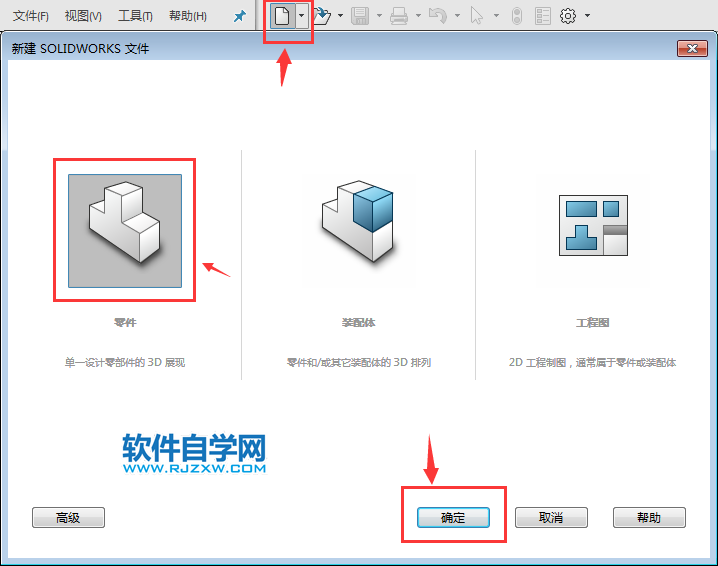

1、打開solidworks2016軟件，點擊新建--零件--確定。

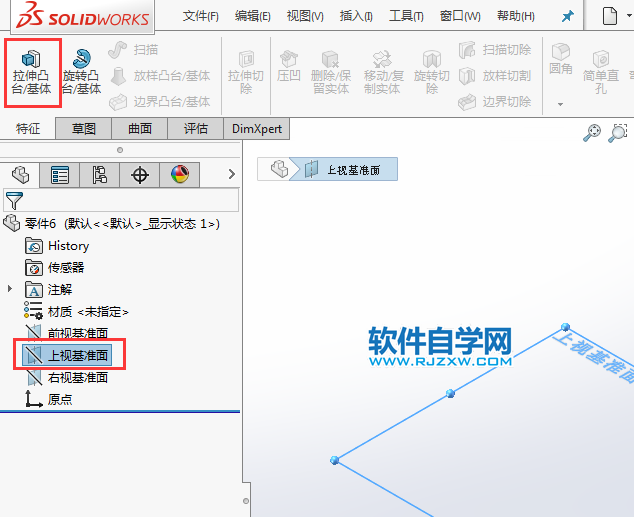

2、點擊上視基準面--拉伸凸臺/基體。效果如下：

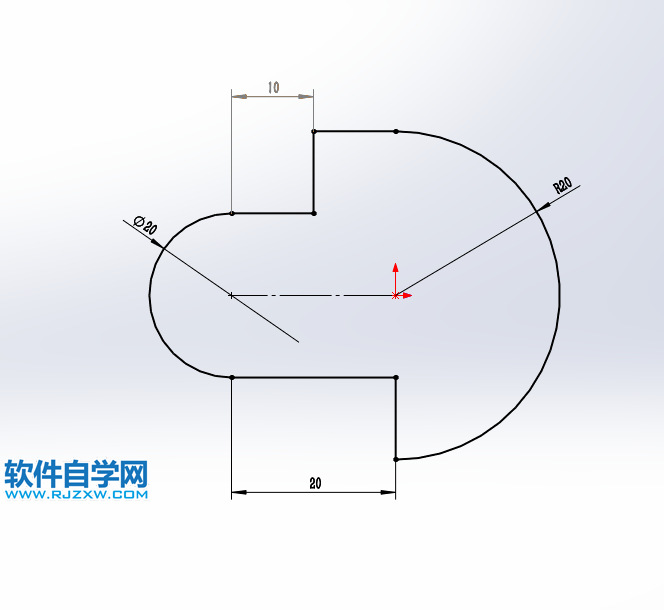

3、在上視基準面，繪制下面的草圖出來，效果如下：

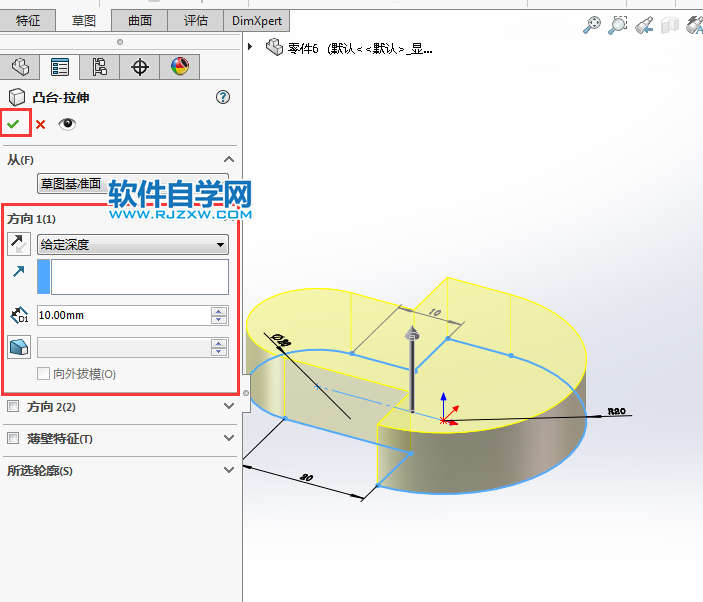

4、然后轉入凸臺--拉伸，設置給定深度為10mm。效果如下：

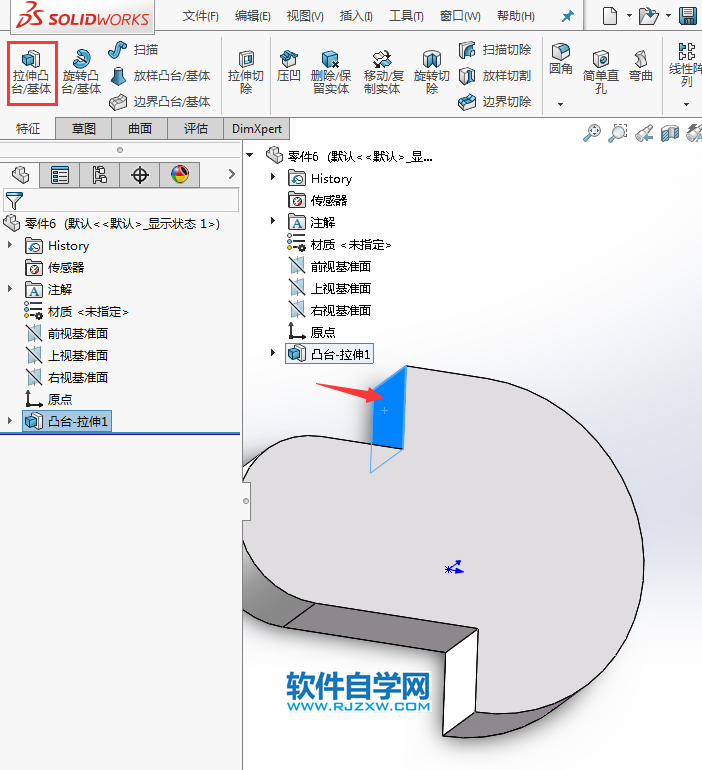

5、然后點擊實體面，效果如下：

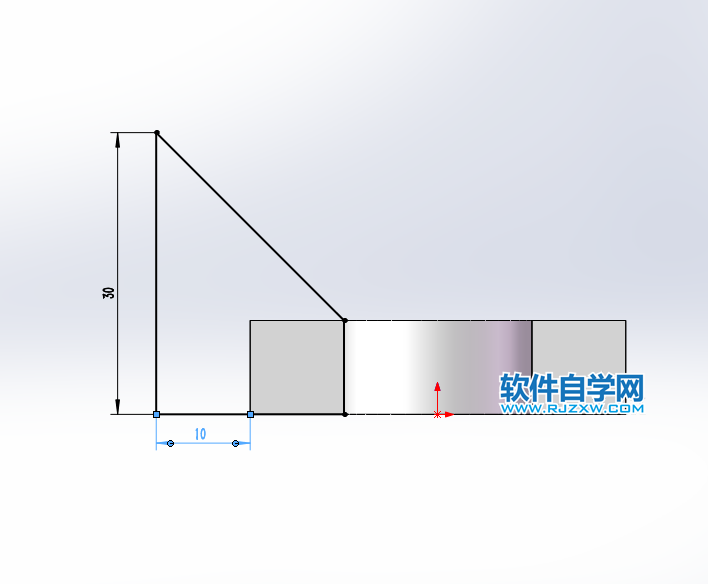

6、然后按ctrl+3鍵，繪制下面的草圖出來，效果如下：

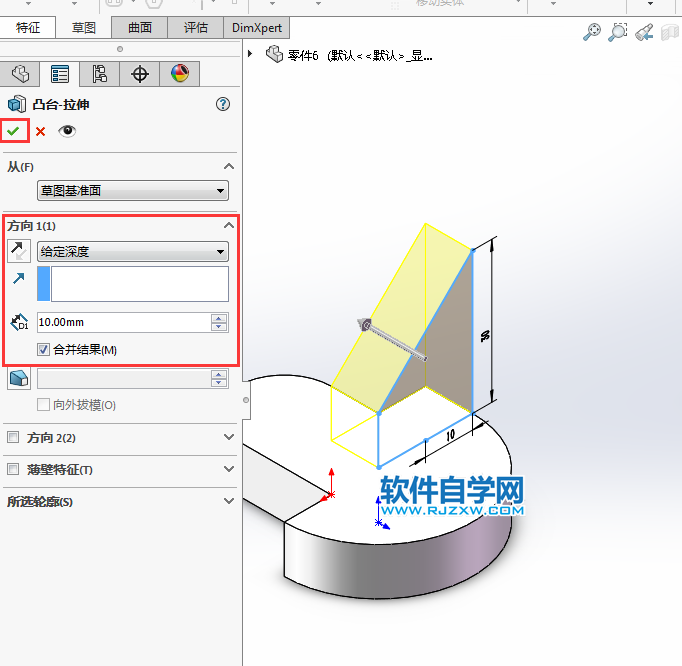

7、然后轉入凸臺-拉伸設置，給定深度：10mm。

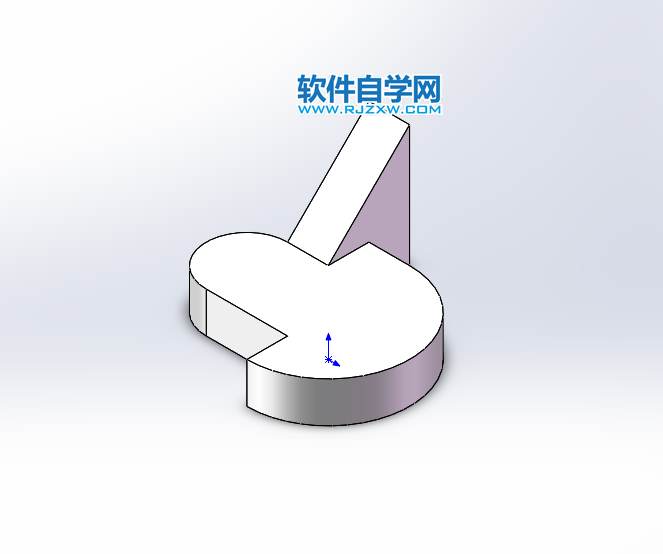

8、這樣就完成了實倒的練習。

以上就是solidworks三維建模步驟練習，希望大家喜歡，請繼續關注好吧啦網。
