solidworks前視與上視基準面拉伸切除畫圖

下面給大家介紹的是solidworks前視與上視基準面拉伸切除畫圖的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多solidworks教程。

平面圖紙，效果如下：

1、打開solidworks2016軟件，點擊新建--零件--確定。

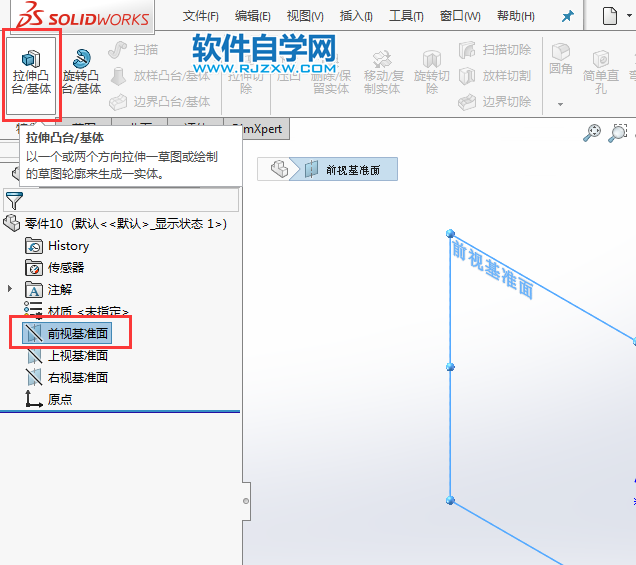

2、點擊前視基準面--點擊特征--點擊拉伸凸臺/基體。

3、進入前視基準面平面，繪制下面的草圖出來，效果如下：

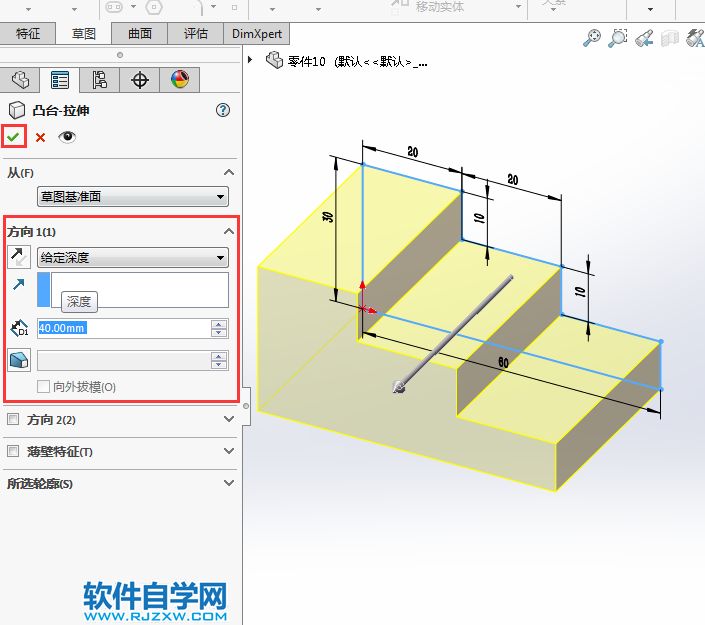

4、退出草圖，輸入凸臺拉伸設置，給定深度為40，點擊綠勾完成。

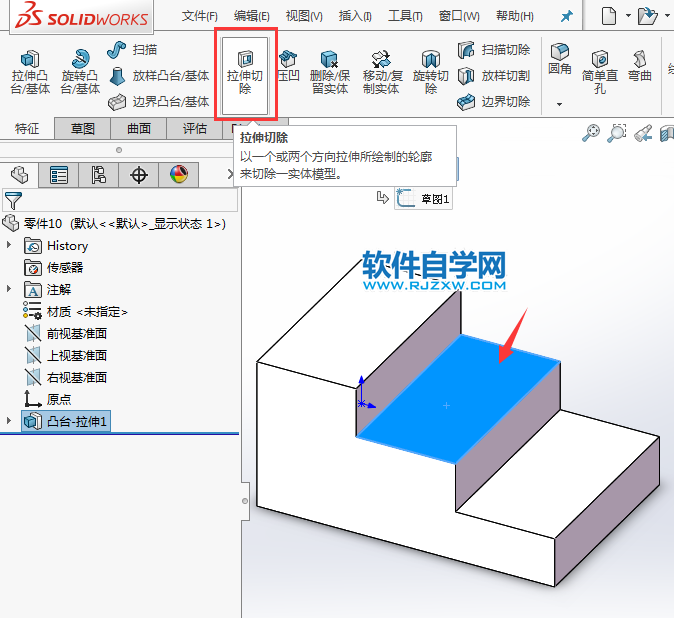

5、選擇實體面，點擊特征--拉伸切除，效果如下：

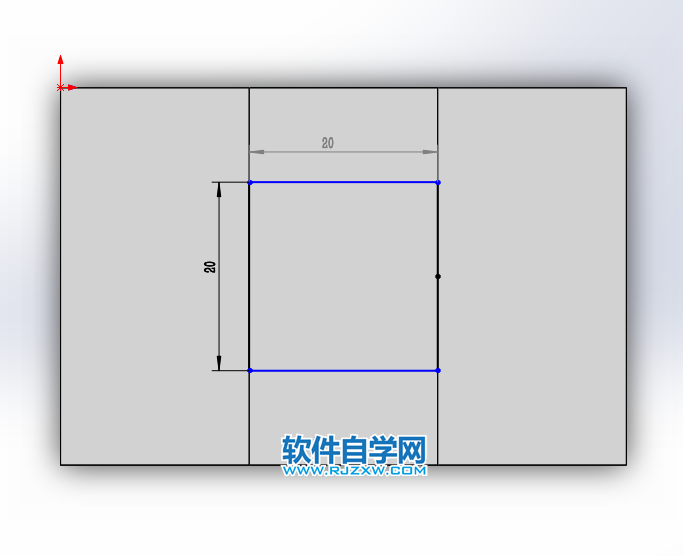

6、然后同時按ctrl+5鍵，進入上視基準面繪制下面的草圖出來。

7、然后退出草圖，設置切除設置，方向向下，給定深度為10mm。

8、這樣就完成了簡單的建模。

以上就是solidworks前視與上視基準面拉伸切除畫圖，希望大家喜歡，請繼續關注好吧啦網。
