SolidWorks六邊形鏤空圓環建模的方法

下面給大家介紹的是SolidWorks六邊形鏤空圓環建模的方法，喜歡的朋友可以一起來關注好吧啦網學習SolidWorks知識。

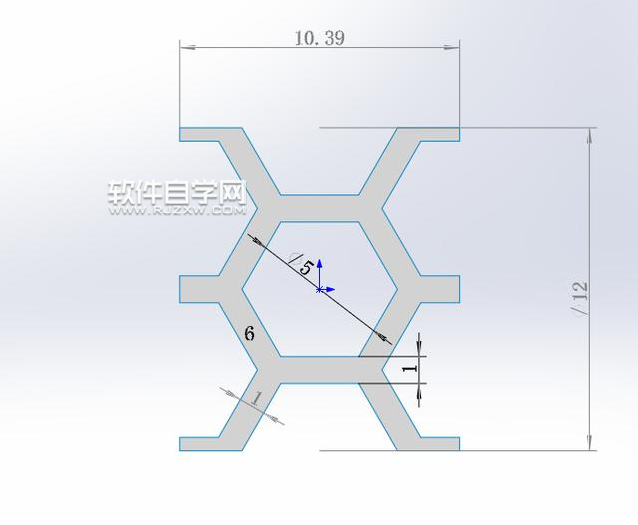

第1步、看看做好的效果圖：

第2步、前視基準面，草繪7個六邊形。退出草繪。

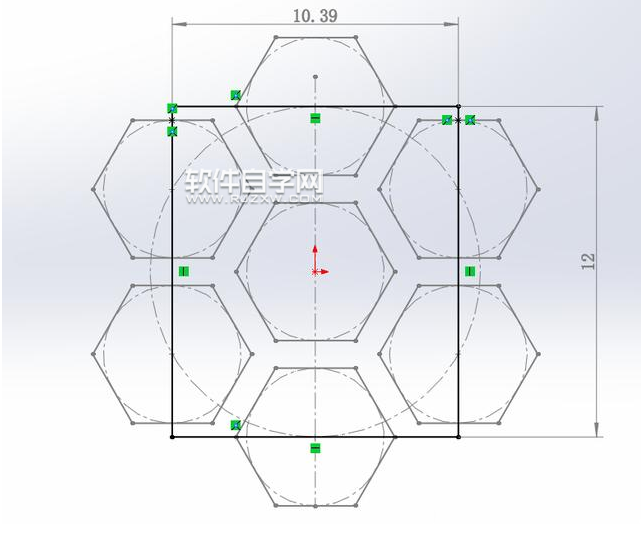

第3步、前視基準面，草繪矩形。在六邊形中點上點兩個點，與矩形重合。標注矩形，這兩尺寸后面陣列時要用到。

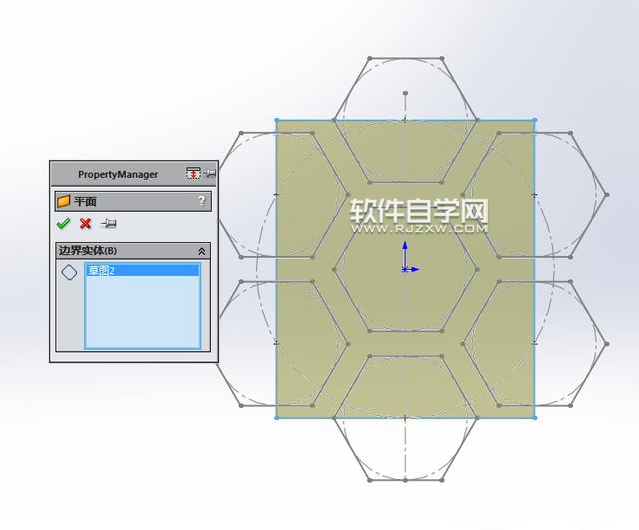

第4步、繪制一個平面。

第5步、剪裁曲面。剪裁工具為草圖1，保留紫色部分。

第6步、在左側設計樹，注解上右鍵，顯示特征尺寸。

以上就是SolidWorks六邊形鏤空圓環建模的方法，希望大家喜歡，請繼續關注好吧啦網。
