UG12.0繪制強光手電燈頭配件教程

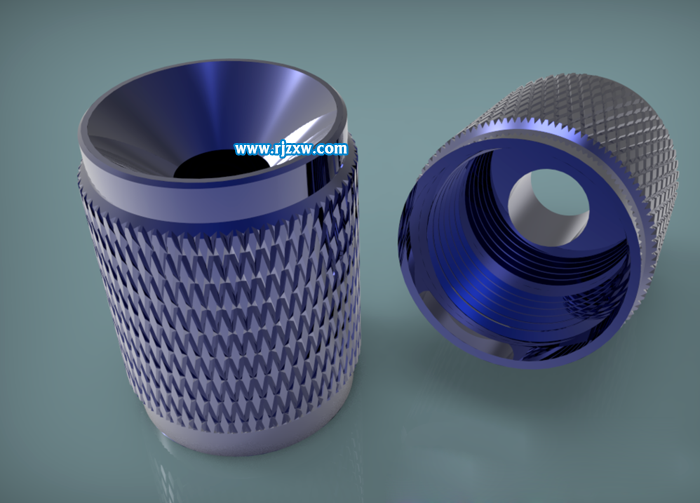

效果圖：

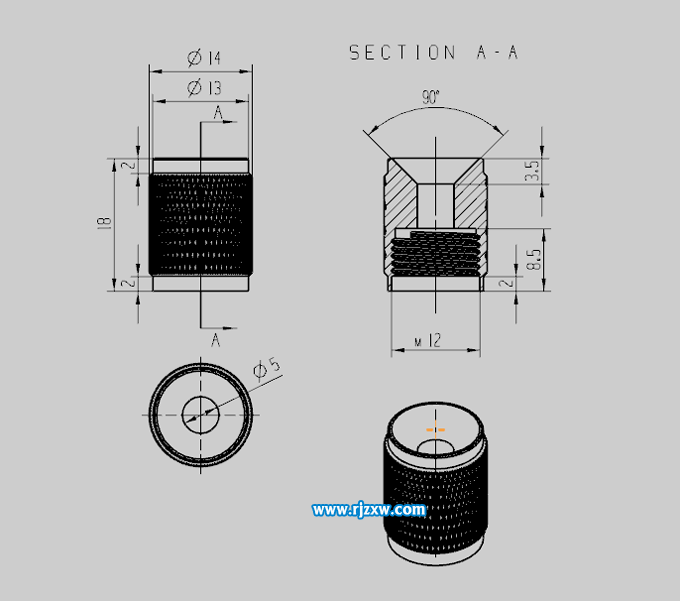

圖紙尺寸：

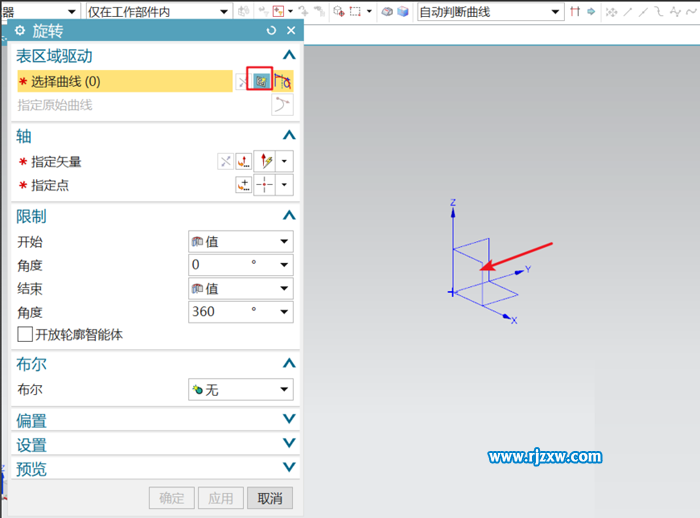

第1步、新建一個專門的文件夾來建模；到最后裝配時方便調用。在建模區中選用旋轉命令，直接在旋轉對話框進入草圖模式，

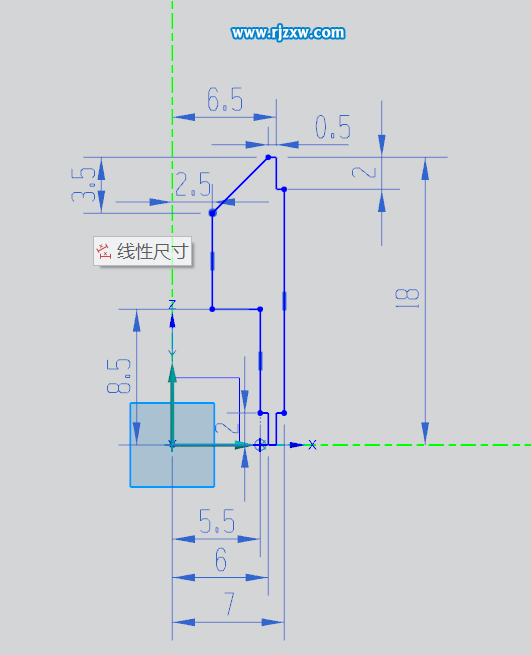

第2步、以XZ面作為草繪平面。繪出如圖所示的草圖。

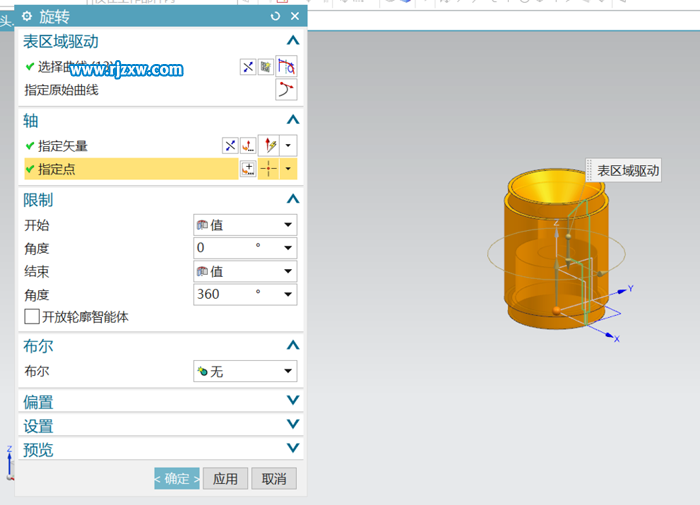

第3步、回到建模工作區，在旋轉的對話框中，設定相關參數得到燈頭的基本實體。

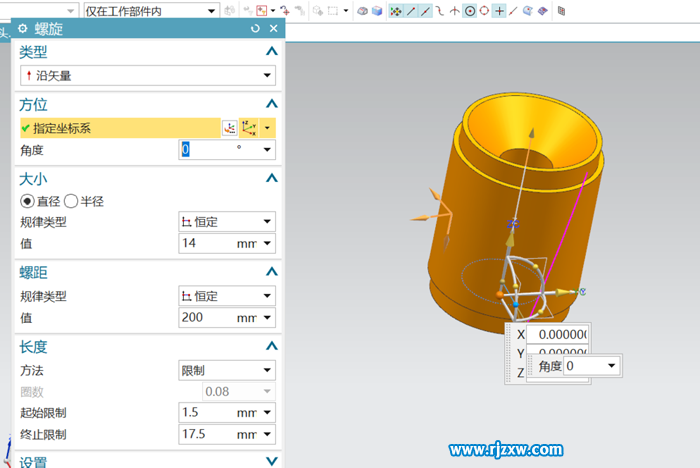

第4步、選用螺旋線，調整其參數，得到一條附于燈頭實體的曲線，作為引導線。具體參數如圖所示。

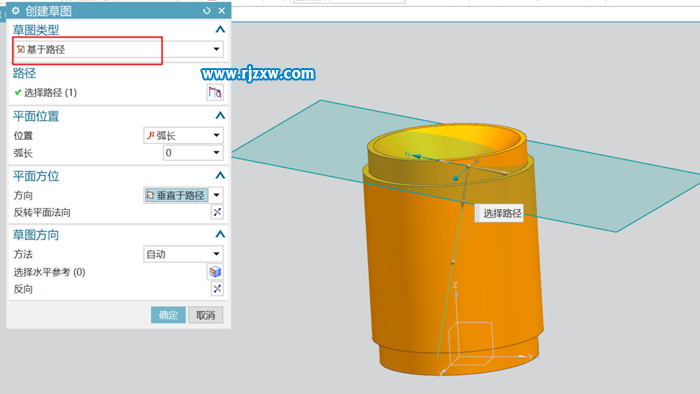

第5步、選在任務環境中繪草圖，類型為基于路徑，平面方位為垂直于路徑。在草圖平面里繪出引導的截面線。

以上就是UG12.0繪制強光手電燈頭配件教程，希望大家喜歡，請繼續關注好吧啦網。
