UG繪制兒童玩具籃

內容簡介：本節視頻教程主要學習的是UGnx4.0兒童玩具藍的造型，本節主要用到的命令有：拉伸命令,直線命令,約束命令,矩形命令,邊倒圓命令,抽殼命令等等

簡要操作步驟：

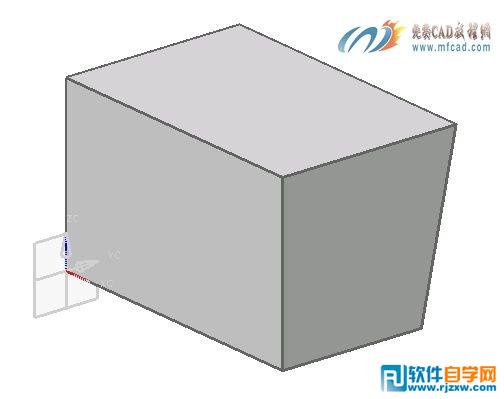

第一步 選擇UGNX4.0新建命令輸入文件名稱，選擇建模命令進入建模界面，選擇菜單欄下插入----設計特征----拉伸命令，選擇草繪拉伸界面，選擇直線命令繪制草圖，對圖形進行標注，選擇約束對圖形進行約束，輸入拉伸深度，按確定，創建完成的拉伸特征如圖所示：

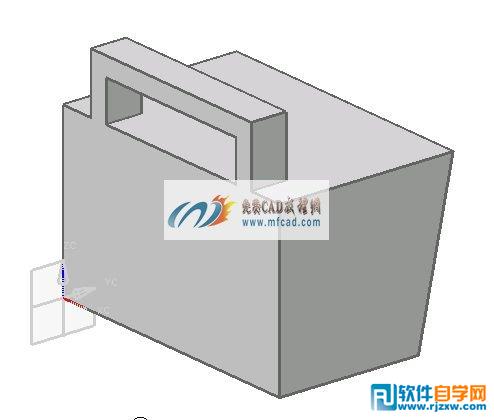

第二步 選擇UGNX4.0菜單欄下插入----設計特征----拉伸命令，選擇草繪拉伸界面，選擇直線命令繪制草圖，對圖形進行標注，選擇配置文件命令選擇直線，選擇約束命令對圖形進行約束，選擇完成草圖選項，選擇拉伸方向和拉伸深度，創建兒童玩具藍的把手完成，如圖所示： 第三步 選擇UGNX4.0菜單欄下插入----設計特征----拉伸命令，選擇矩形命令創建矩形特征，選擇自動判斷的尺寸對矩形進行約束，選擇拉伸切除選項將材料進行切除，選擇插入----細節特征----邊倒圓命令，選擇邊進行倒圓角處理，繼續選擇邊倒圓命令對兒童玩具藍進行倒圓角處理，繼續選擇邊倒圓命令對兒童玩具藍進行倒圓角處理，選擇插入----偏置/比例----抽殼命令對兒童玩具藍進行抽殼處理，選擇邊倒圓命令對兒童玩具藍進行倒圓角處理，創建完成的兒童玩具藍如圖所示： 保存文件以上就是UG繪制兒童玩具籃，希望大家喜歡，請繼續關注好吧啦網。
