ug5.0風扇葉片

【字号: 作者:豬豬瀏覽:107日期:2023-12-27 17:34:37

簡要操作步驟:

第一步 運行UGNX5.0軟件,選擇新建命令出現文件新建對話框,輸入名稱點擊確定。選擇回轉命令出現回轉對話框,選擇草繪回轉界面,選擇草繪面點擊確定,選擇直線命令繪制直線,繪制封閉的四邊形,選擇完成草圖,返回回轉對話框選擇回轉軸點擊確定,創建回轉特征,如圖所示:

ug5.0風扇葉片

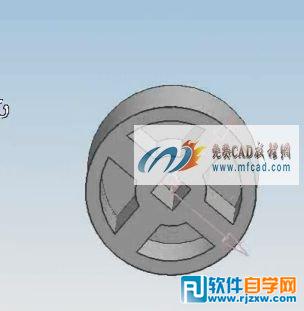

第二步 選擇UGNX5.0拉伸命令出現拉伸對話框,選擇草繪拉伸界面,選擇草繪面點擊確定。選擇隱藏命令將創建的回轉特征進行隱藏,選擇圓命令繪制圓,選擇直線命令繪制直線,選擇快速修剪命令對繪制的直線進行修剪選擇完成草圖,顯示回轉體,選擇完成草圖,出現拉伸對話框,選擇求差選項,點擊確定,如圖所示:

ug5.0風扇葉片

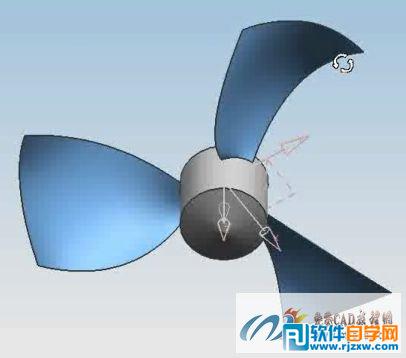

第三步 選擇UGNX5.0拉伸命令出現拉伸對話框,選擇草繪拉伸界面,選擇草繪面點擊確定,選擇圓命令繪制圓,選擇完成草圖,出現拉伸對話框創建拉伸特征,選擇抽取命令對創建的拉伸特征進行抽取,點擊應用。選擇創建草圖命令出現創建草圖對話框,選擇草繪面點擊確定,選擇點命令出現點對話框,創建點。選擇樣條命令出現樣條對話框創建樣條曲線點擊確定。創建風扇葉片的步驟我們就不一一展示了,創建的風扇如圖所示:

ug5.0風扇葉片

以上就是ug5.0風扇葉片,希望大家喜歡,請繼續關注好吧啦網。
