xc在cad中是什么命令怎么使用

XC在CAD中是什么命令呢？是剪裁工具，全稱命令是XCLIP。怎么使用呢，具體使用方法如下： xc在cad中的使用方法：

1、打開CAD軟件，創建圖案后并進行生成塊。只有塊才能用這個功能。

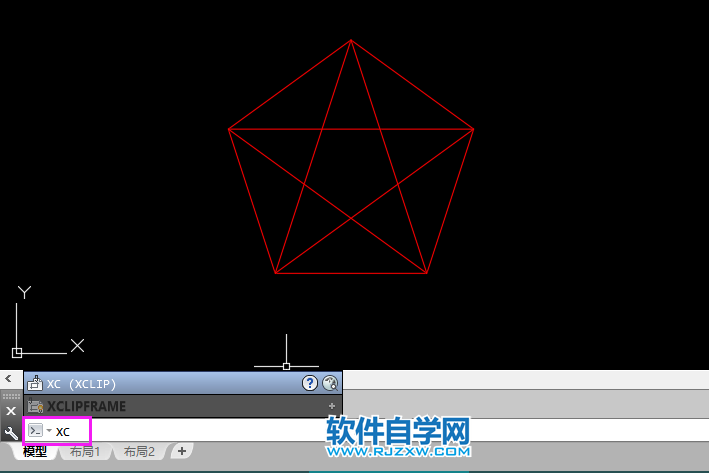

2、在CAD命令欄上，輸入XC命令，空格。效果如下：

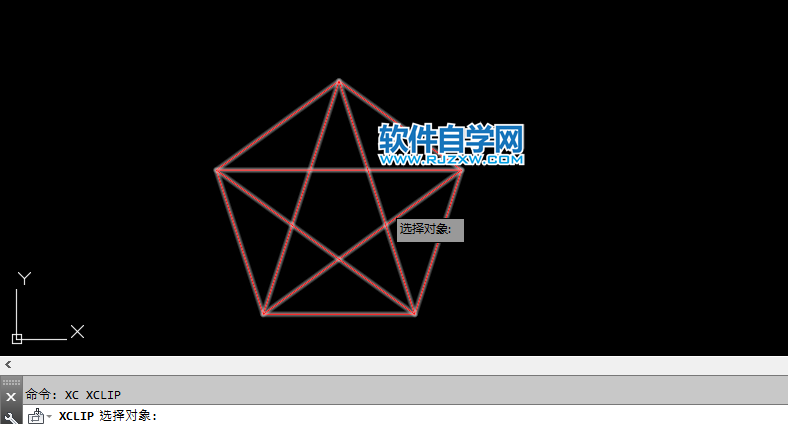

3、XCLIP選擇對象，選擇塊對象。效果如下：

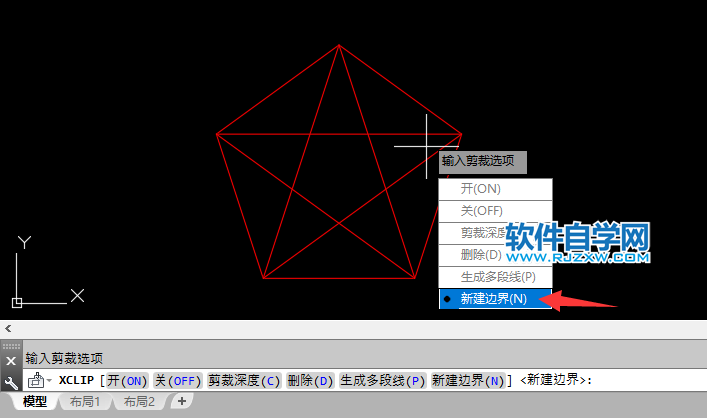

4、點擊新建邊界。效果如下：

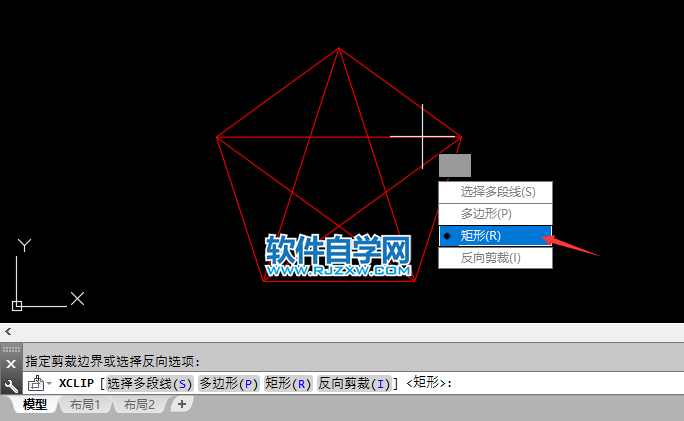

5、然后再點擊矩形，效果如下：

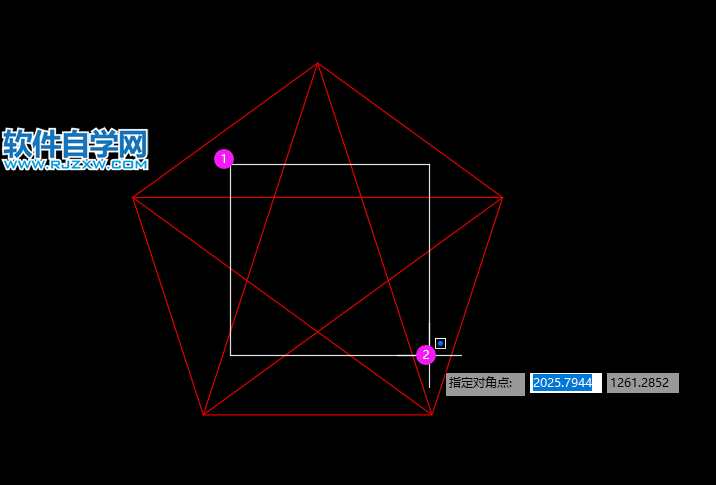

6、繪制一個矩形出來，效果如下：

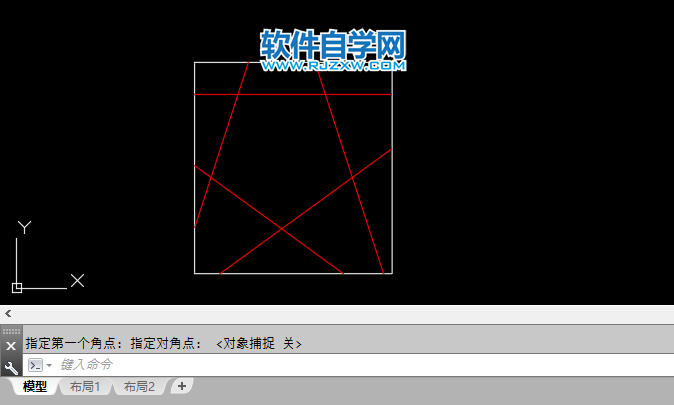

7、這樣圖形就裁剪在矩形中。效果如下：
