CAD2014怎么畫上下圓的圓錐體

下面給大家介紹的是CAD2014怎么畫上下圓的圓錐體，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD三維制圖教程。

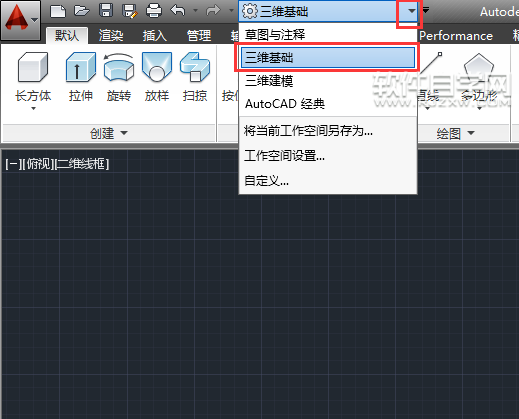

第1步、打開CAD2014軟件，設置三維建模模式。

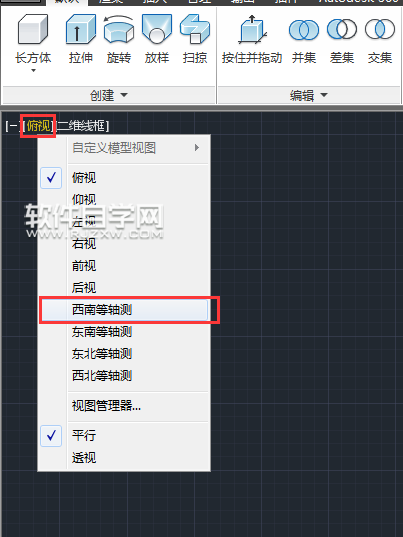

第2步、點擊俯視，設置西南等軸測模式。

第3步、點擊二維線框，設置著色模式。

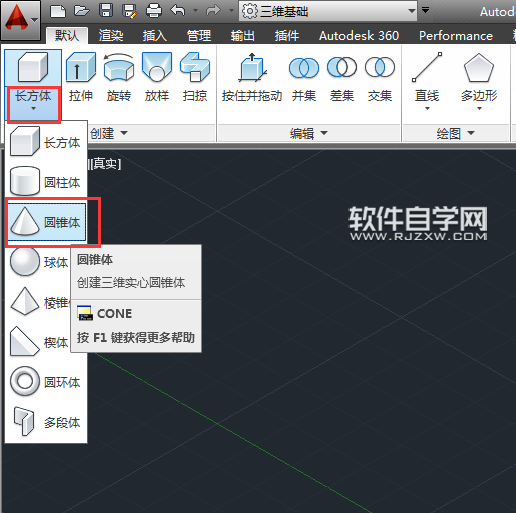

第4步、點擊圓錐體，開始繪制圖形。

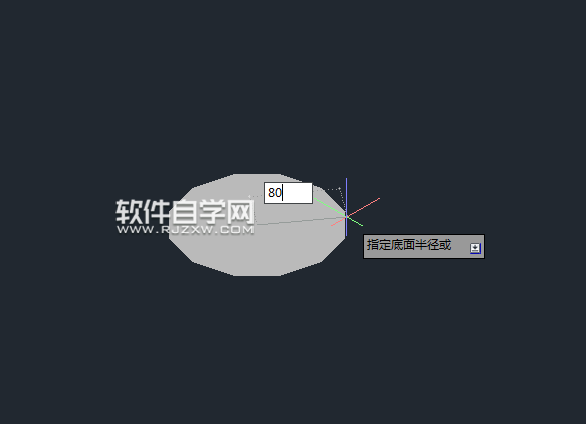

第5步、點擊空白處，輸入圓的半徑為80mm。

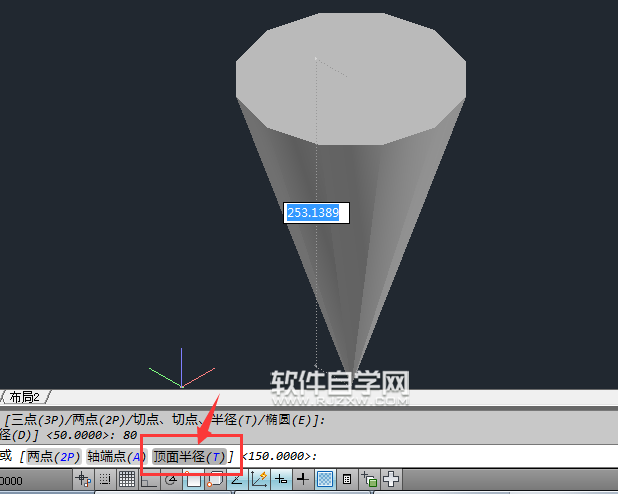

第6步、點擊頂面半徑，進入。

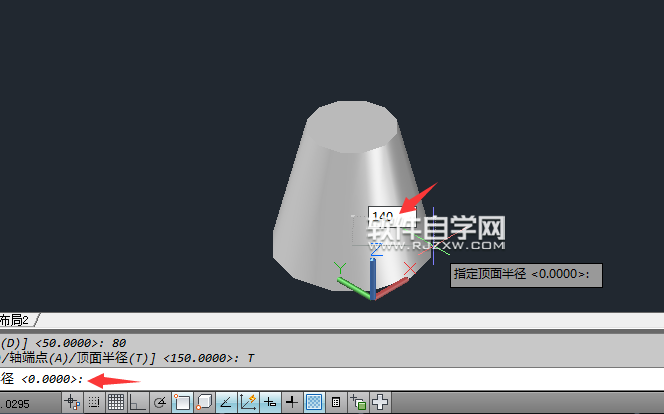

第7步、輸入圓的半徑，設置140mm半徑。

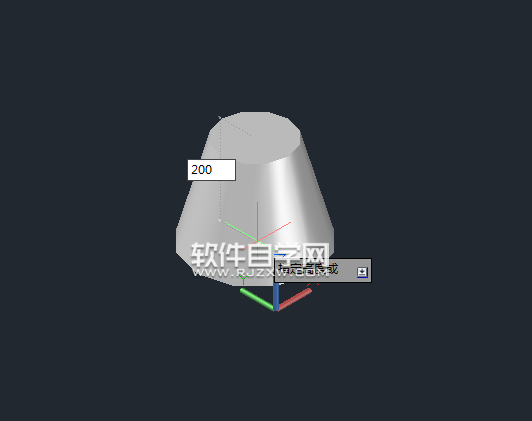

第8步、如果向上，鼠標向上移，向下，就鼠標向下移，輸入高度為200mm。

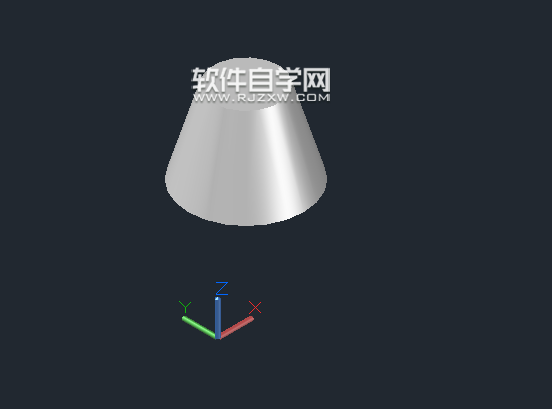

第9步、效果就出來了。

以上就是CAD2014怎么畫上下圓的圓錐體，希望大家喜歡，請繼續關注好吧啦網。
