怎樣把CAD圖形放樣變為實體

下面給大家介紹的是怎樣把CAD圖形放樣變為實體，喜歡的朋友柯以一起來關注好吧啦網學習更多的CAD三維制圖教程。

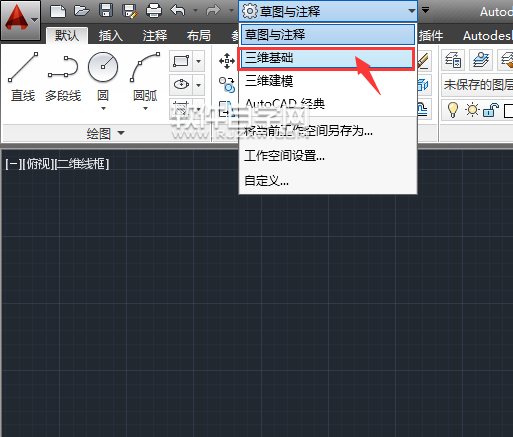

第1步、打開CAD2014軟件，點擊三維基礎。

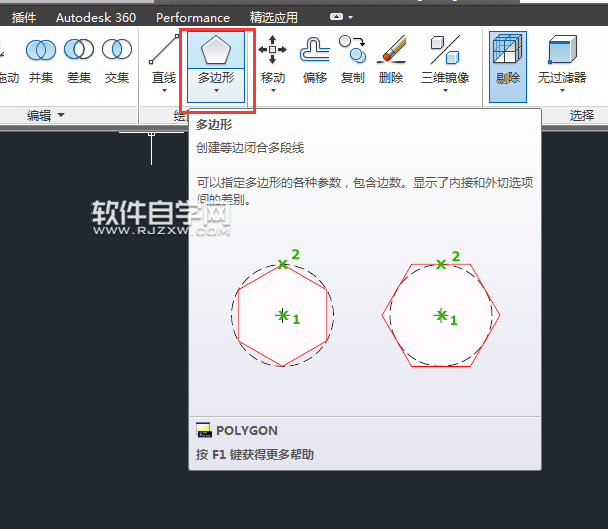

第2步、點擊多邊形工具，或是輸入POL空格。

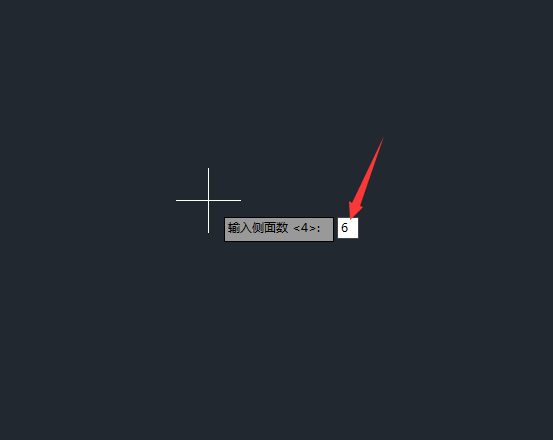

第3步、輸入側面數為6，空格。

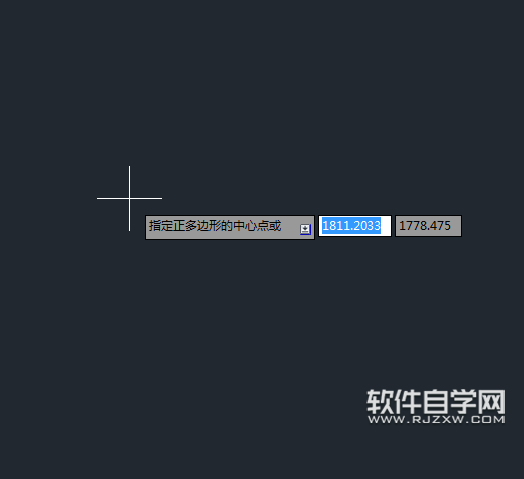

第4步、點擊中心點。進行下一步。

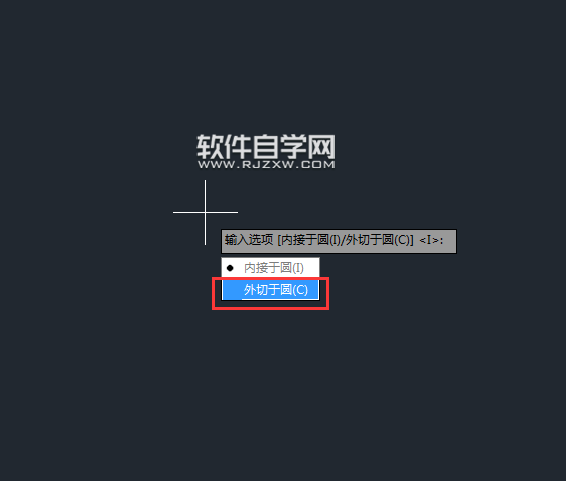

第5步、點擊外切于圓。進行下一步。

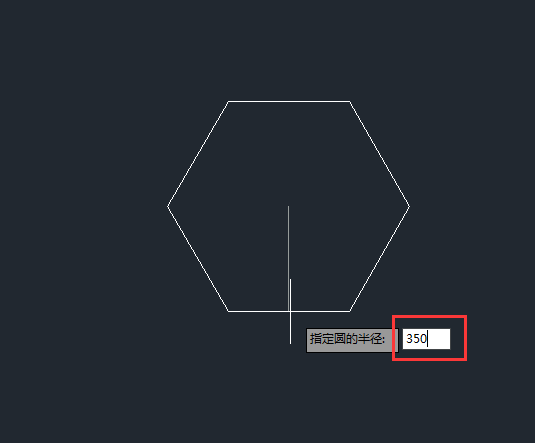

第6步、輸入指定圓的半徑，輸入350mm。

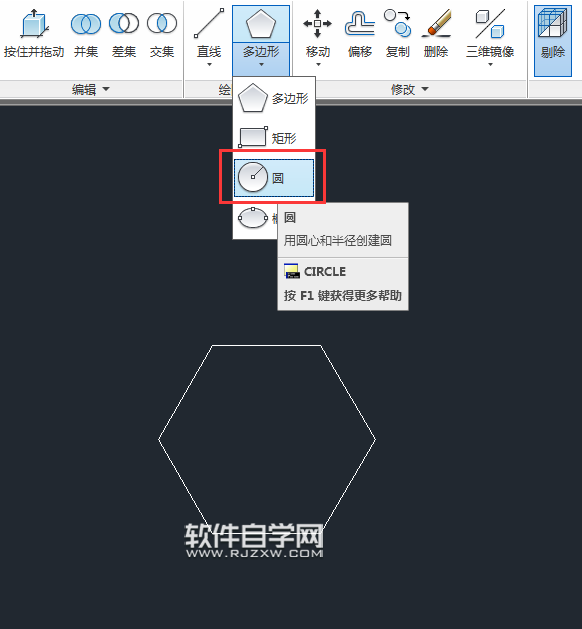

第7步、繪制好了后，點擊圓工具。

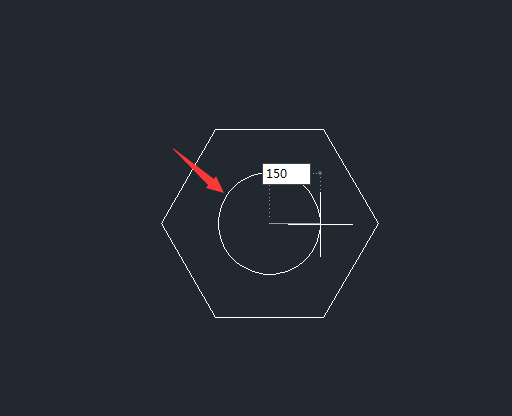

第8步、在六邊形的中心點，繪制一個150mm的圓出來。

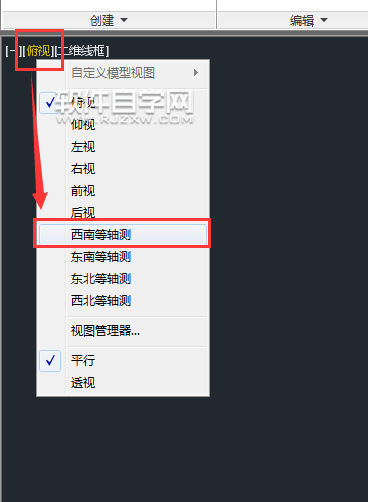

第9步、然后點擊俯視--西南等軸測。

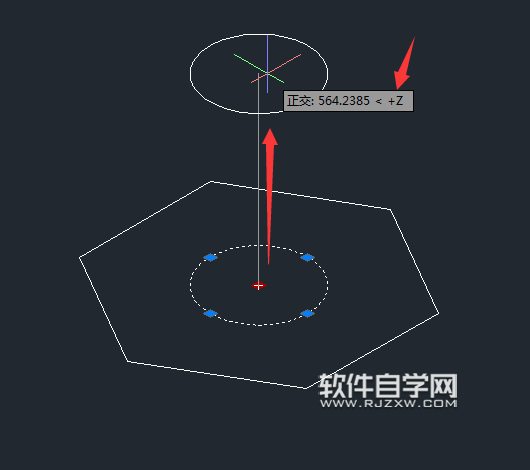

第10步、然后把圓向Z方向移動。效果如下。

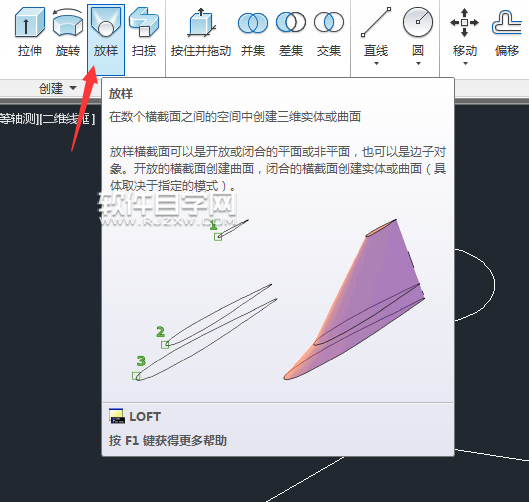

第11步、點擊放樣。

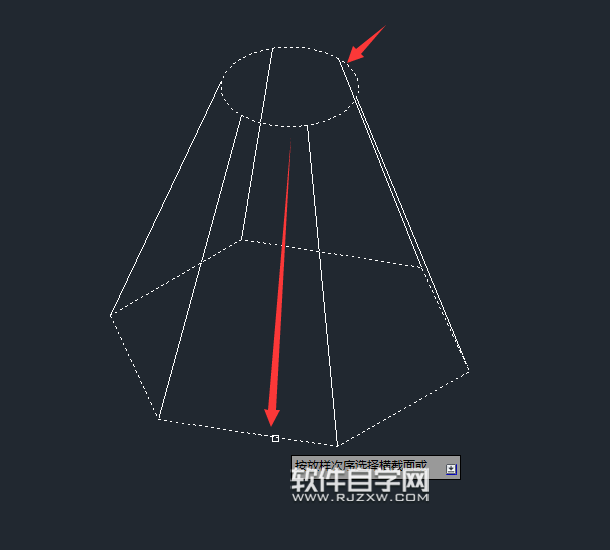

第12步、選擇放樣對象，先選圓，再選六邊形。

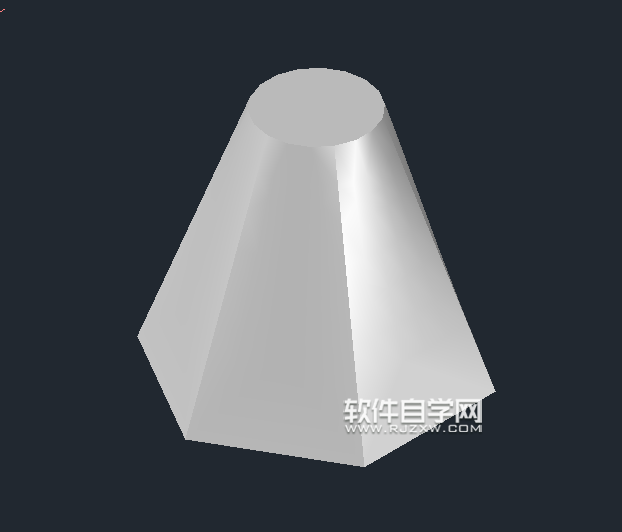

第13步、然后放樣實體就出來了。

以上就是怎樣把CAD圖形放樣變為實體，希望大家喜歡，請繼續關注好吧啦網。
