SolidWorks利用拉伸切除和圓角鏡像建模

下面給大家介紹的是SolidWorks利用拉伸切除和圓角鏡像建模的方法，喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks教程。

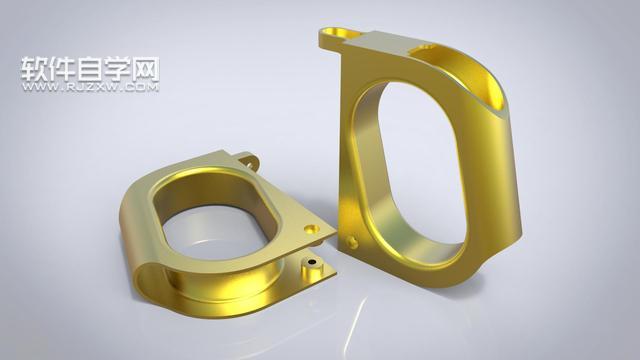

第1步、看看用SolidWorks畫的建模效果圖，

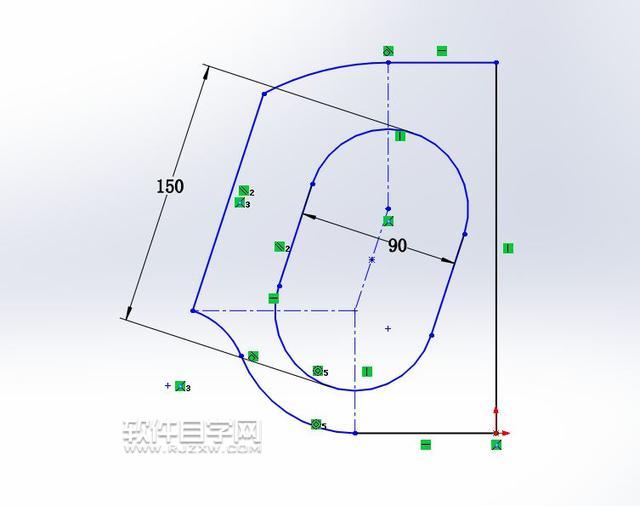

第2步、前視基準面，先草繪直槽口，標注。（在原點左上方），再繪制外輪廓。

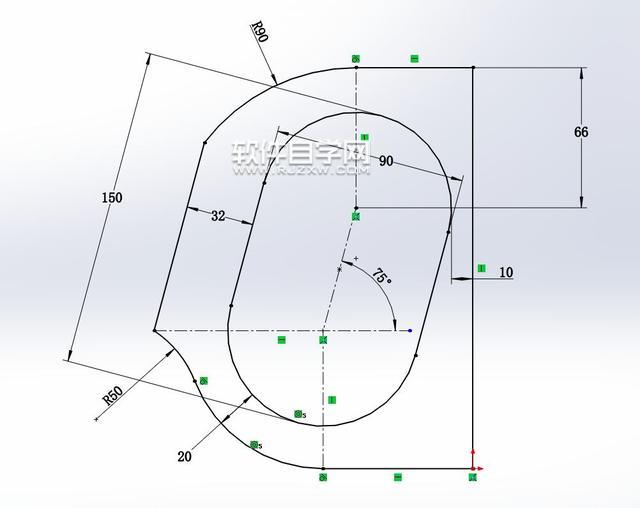

第3步、左下角R20mm處，同心圓約束。左側32mm，平行約束。（150mm的標注：引線—最大。10mm的標注：引線—最小）

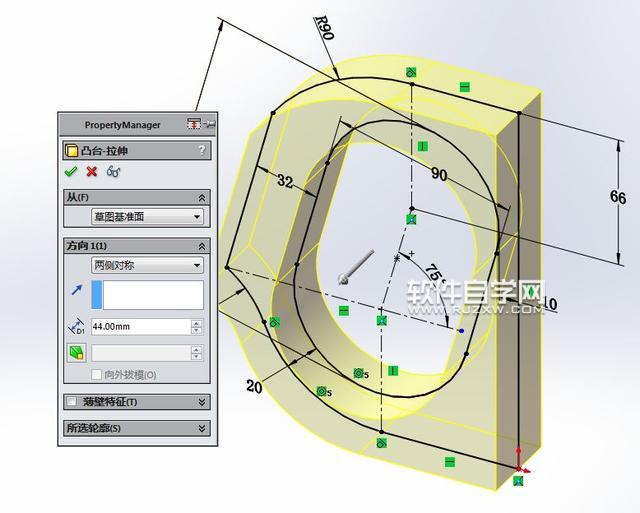

第4步、拉伸凸臺，兩側對稱，深度G：44mm。

第5步、圓角，半徑6mm。

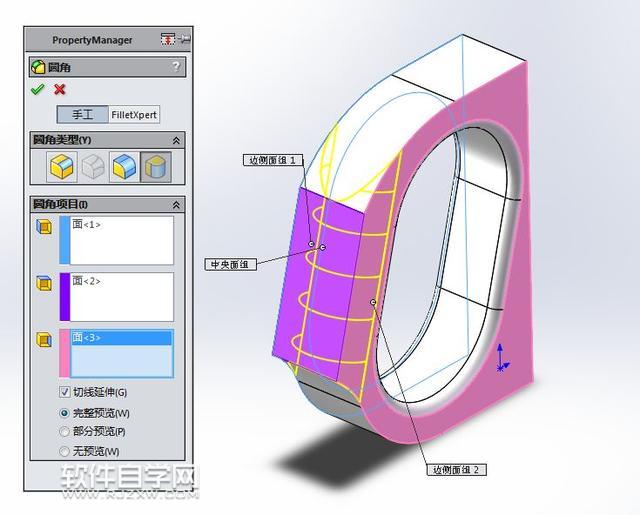

第6步、完全圓角。

以上就是SolidWorks利用拉伸切除和圓角鏡像建模，希望大家喜歡，請繼續關注好吧啦網。
