SolidWorks曲面放樣與曲面切除畫圖

下面給大家介紹的是SolidWorks曲面放樣與曲面切除畫圖的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks教程知識。

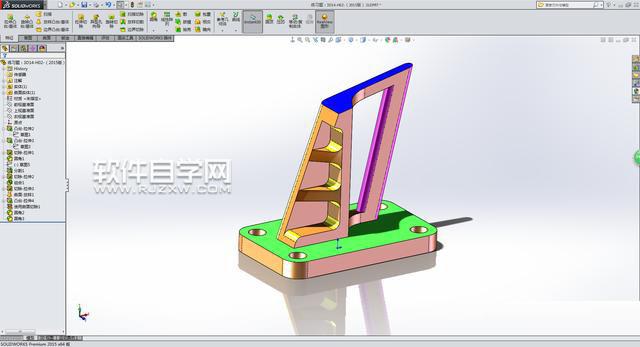

第1步、先看看效果圖

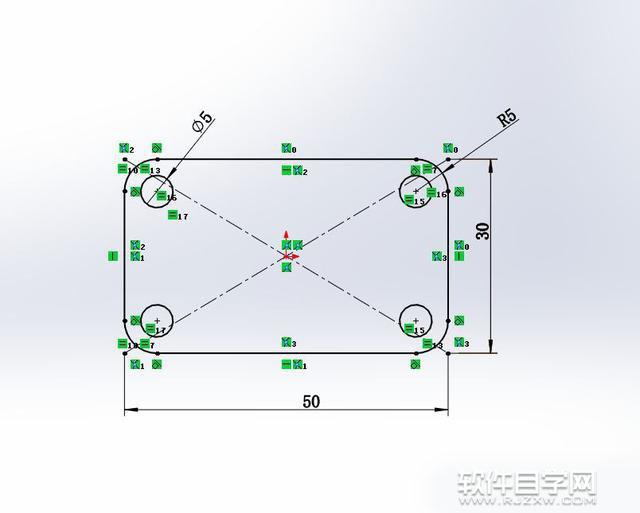

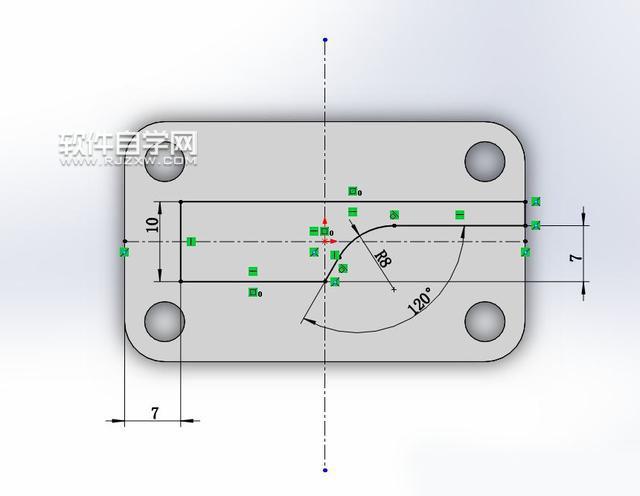

第2步、打開SW軟件，進入上視基準面，草繪圖形。

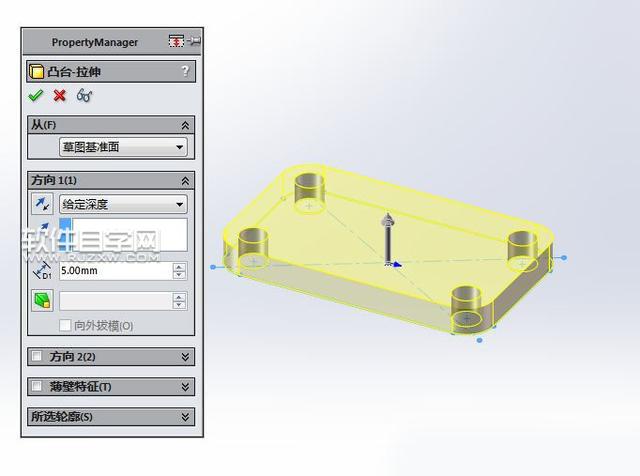

第3步、然后設置拉伸凸臺，深度5mm。

第4步、然后在實體頂面草圖圖形。效果如下：

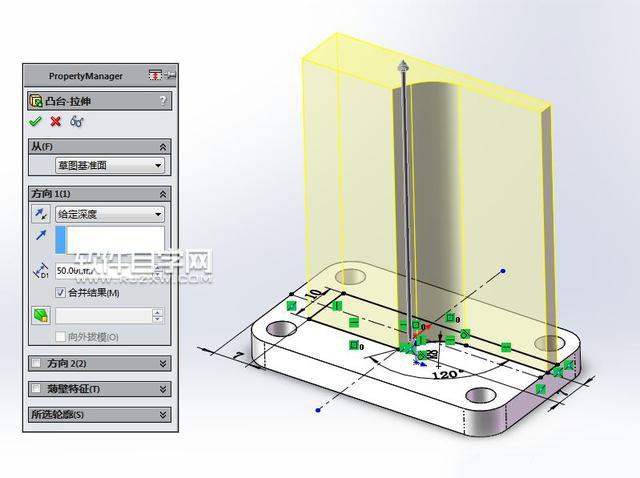

第5步、然后再設置拉伸凸臺，深度隨意，最好高一點。

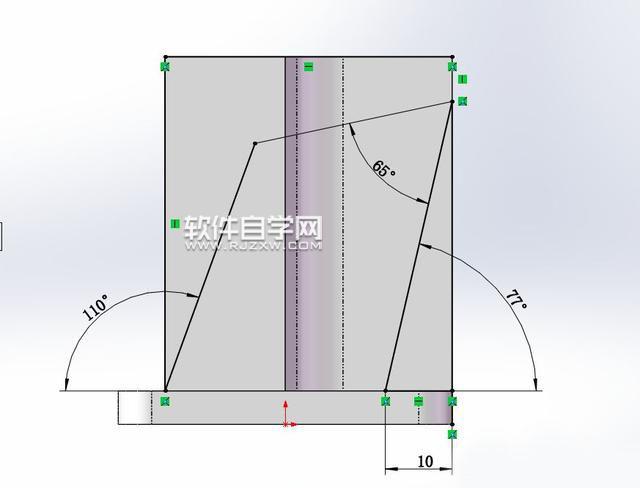

第6步、進入前視基準面，草繪圖形，下圖有兩個封閉的區域。三角形和左上方的不規則區域。

第7步、設置拉伸切除，兩個方向都完全貫穿。

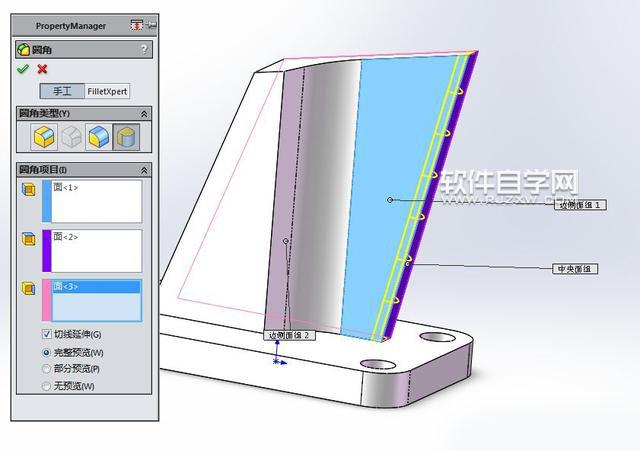

第8步、設置完全圓角。

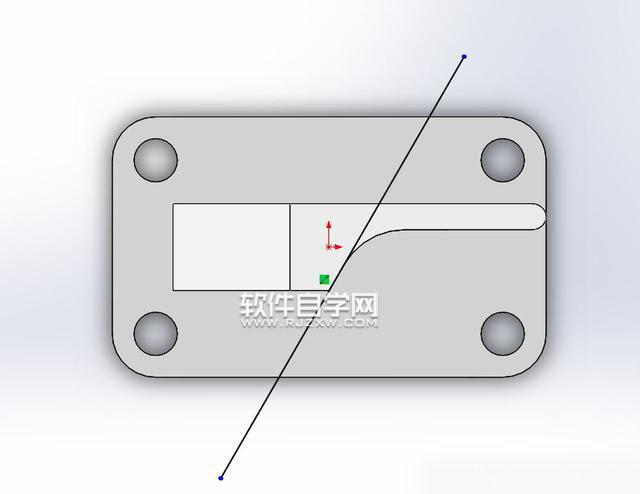

第9步、進入上視基準面，草繪一條斜線，與120度的斜線共線約束。

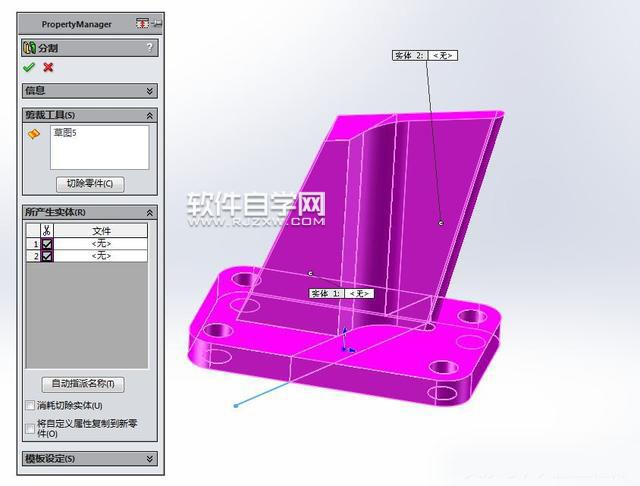

第10步、設置分割。

第11步、進入前視基準面，草繪圖形。

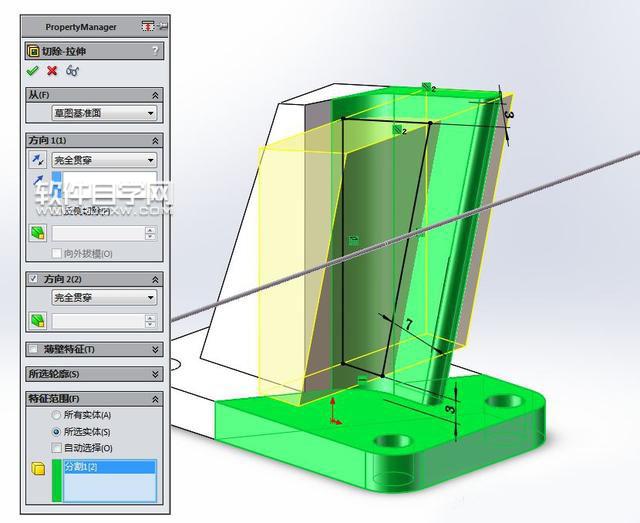

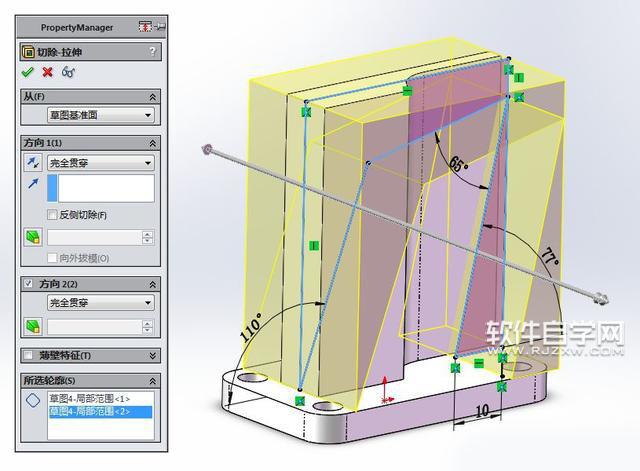

第12步、進入設置拉伸切除，兩個方向都完全貫穿，特征范圍只切除綠色的實體。

第13步、設置零件組合。

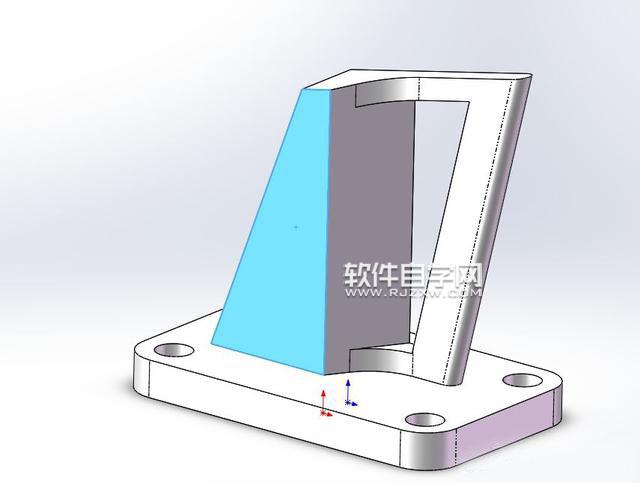

第14步、點藍色面，進入草繪。

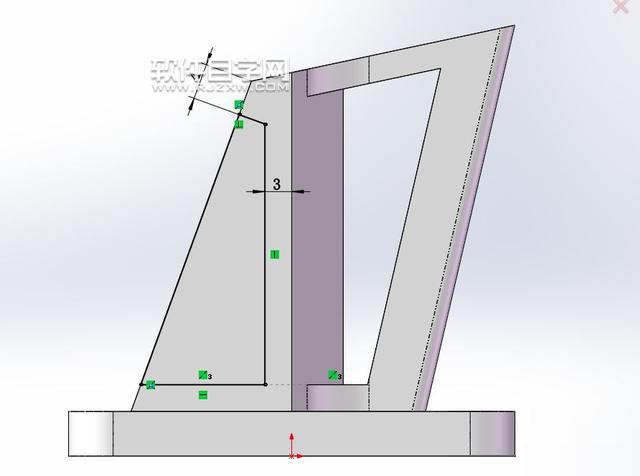

第15步、設置草繪圖形。

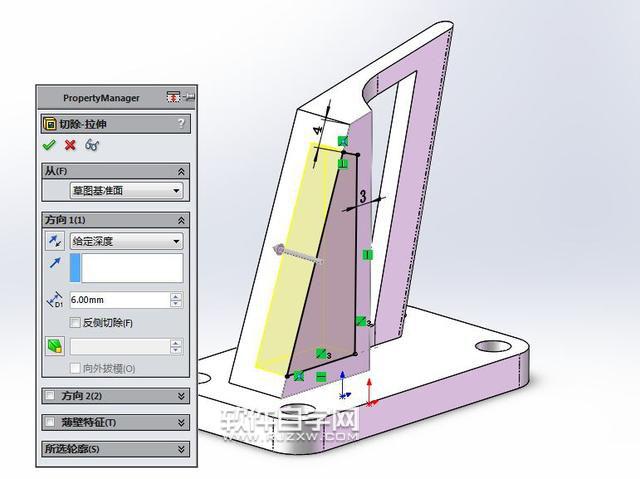

第16步、設置拉伸切除，深度6mm。

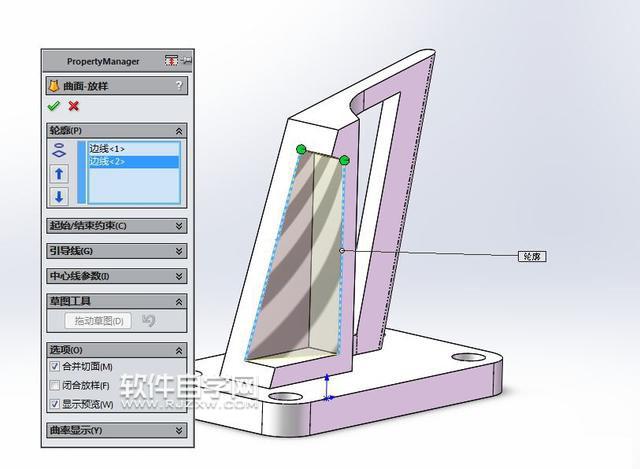

第17步、設置曲面放樣，點兩條藍色邊線。先隱藏曲面。

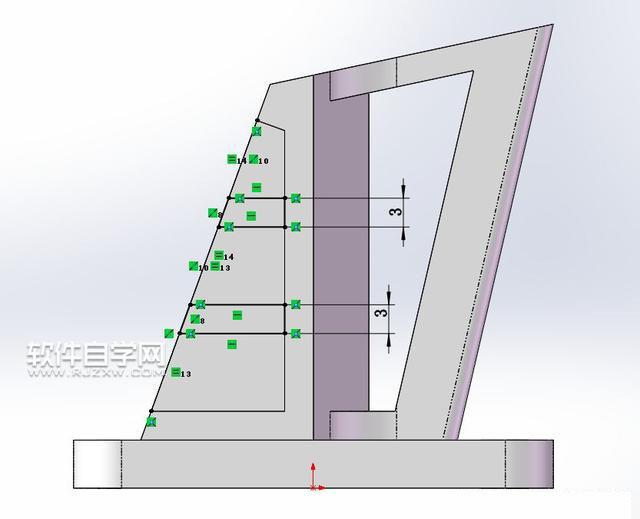

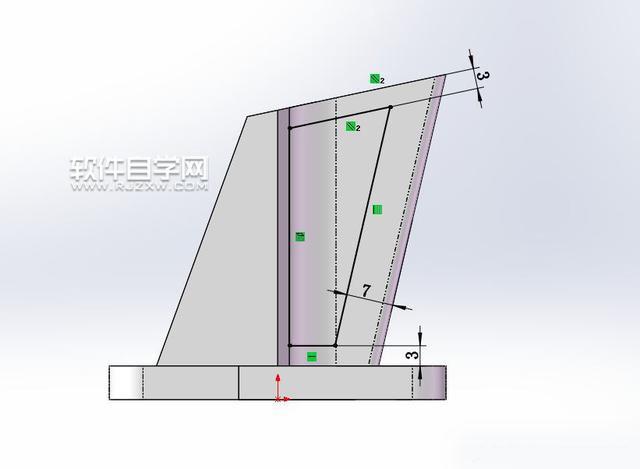

第18步、進入前視基準面，草繪圖形。斜邊上有三條虛線相等約束。

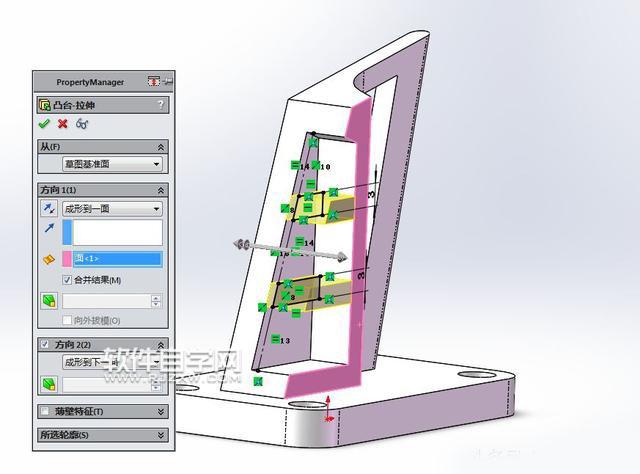

第19步、進入設置拉伸凸臺，方向1成形到粉色面，方向2成形到下一面。

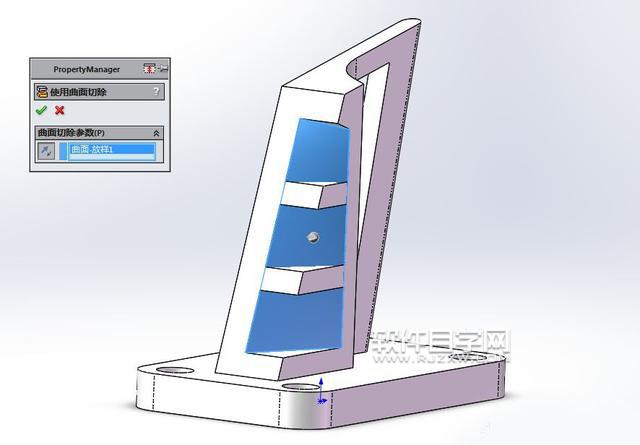

第20步、設置使用曲面切除。

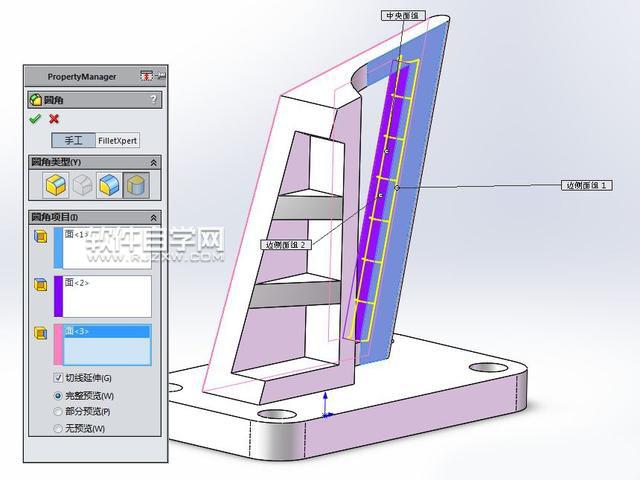

第21步、完全圓角。

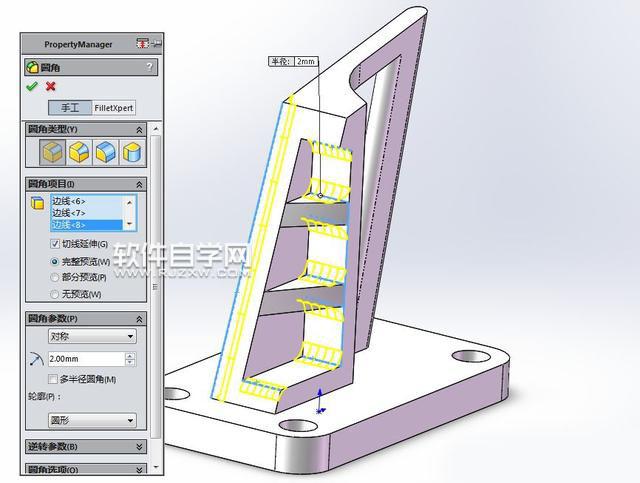

第22步、圓角，半徑2 。

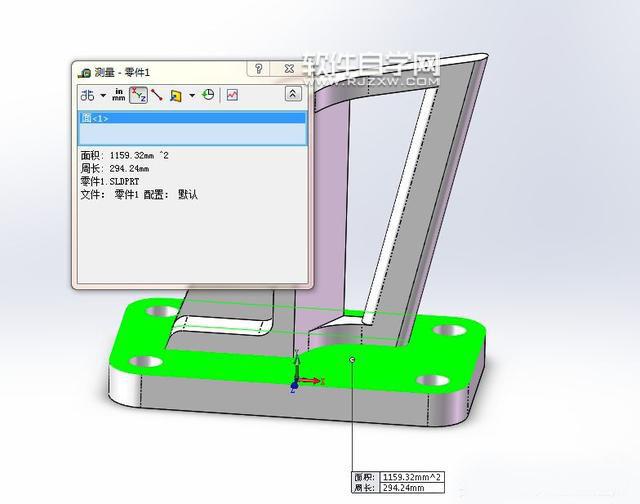

第23步、完成。面積：1159.32

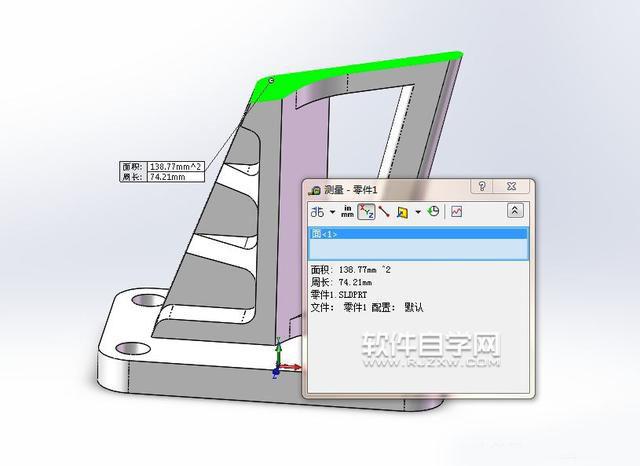

第24步、面積：138.77

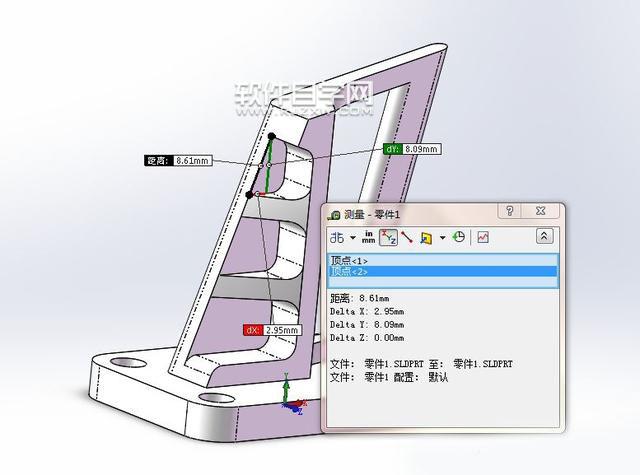

第25步、距離為8.61mm。

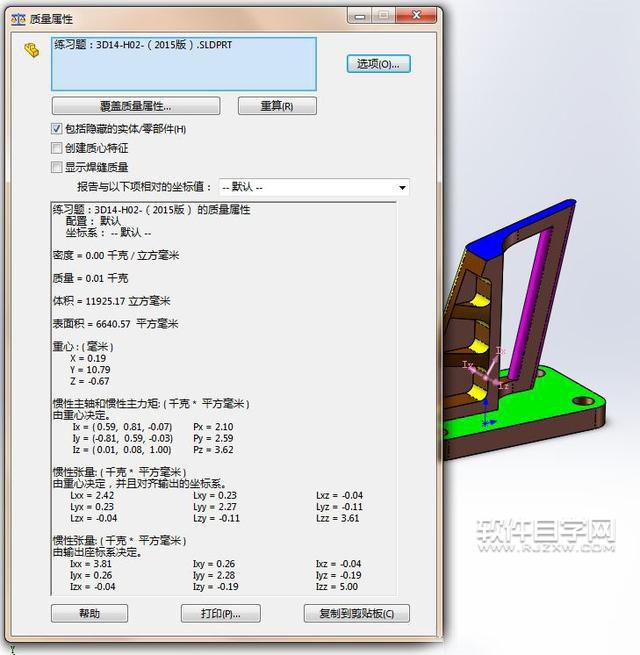

第26步、最后測量一下質量。效果如下：

以上就是SolidWorks曲面放樣與曲面切除畫圖，希望大家喜歡，請繼續關注好吧啦網。
