CAD2018畫多線的尺寸不對怎么辦

在新手學CAD時，常會遇到繪制出來的多線寬度不對，那是什么問題呢？下面給大家介紹的是CAD2018畫多線的尺寸不對怎么辦的方法與步驟，喜歡的朋友可以一起來學習設置一下。

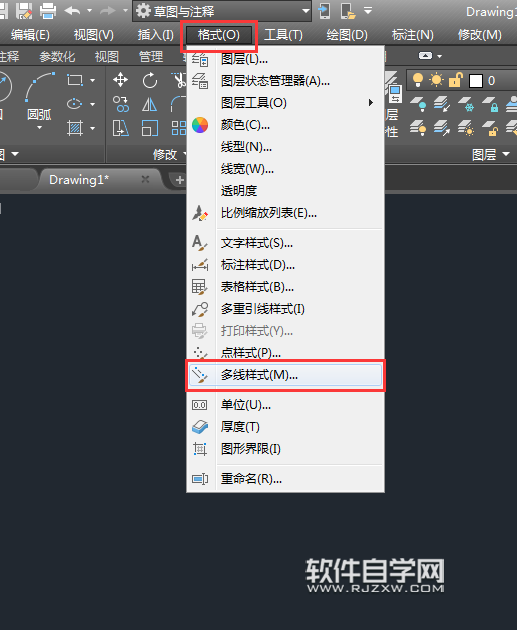

第1步、打開CAD2018軟件，點擊格式菜單，點擊多線樣式。

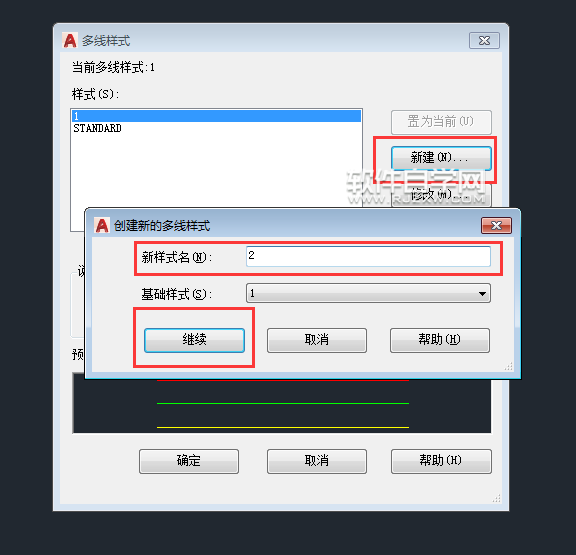

第2步、點擊新建多線樣式，取個名，點擊斷續設置。

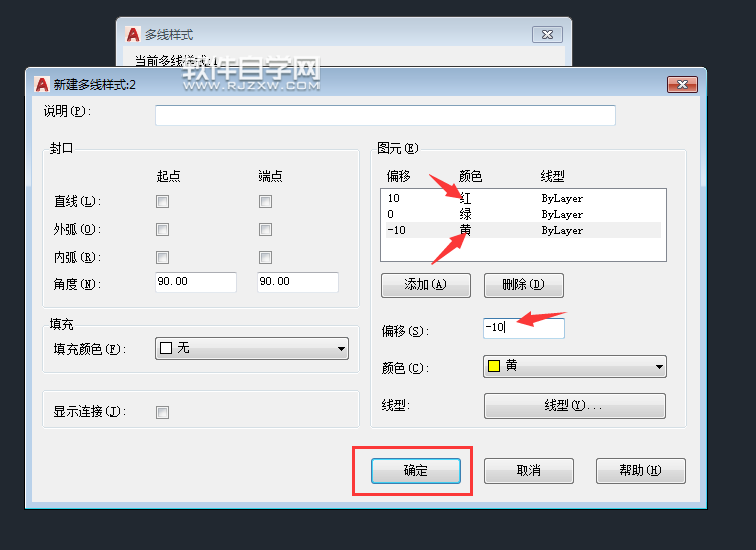

第3步、然后在偏移上面的圖元設置，第一個設置偏移為10,中間的不變，下面的設置-10,然后點擊確定。

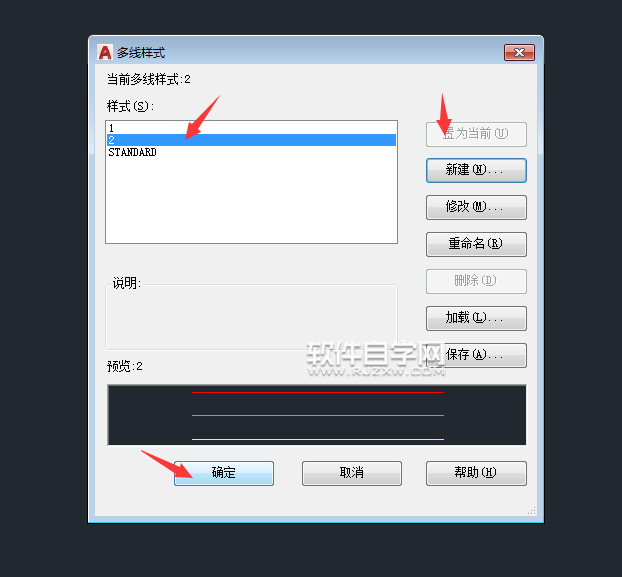

第4步、設置好后，點擊置為當前。效果如下：

第5步、然后再繪制下面的多線出來，效果如下：

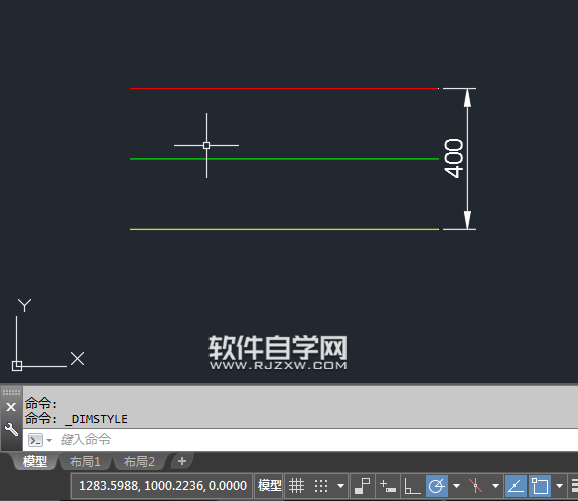

第6步、然后標注后，發現是400，還不是設置的20的寬度？那要怎么畫對呢？

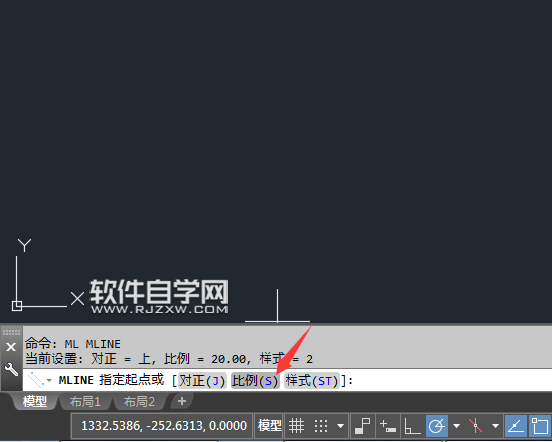

第7步、然后再輸入ml命令后，空格，你會發現比例是20，也就是說繪制出來是20的倍那就是400了。

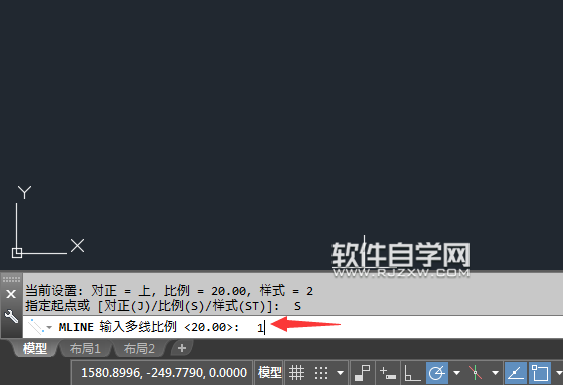

第8步、所以我們要點擊比例S，然后設置為1空格。

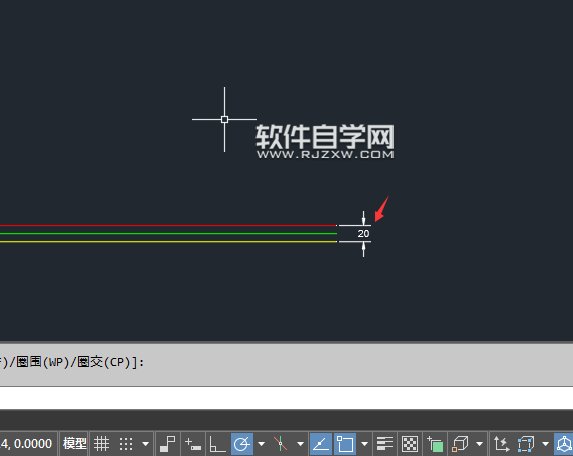

第9步、然后再繪制的時候，就是按1：1的繪制了，這樣就是20了，效果如下：

以上介紹的是CAD2018畫多線的尺寸不對怎么辦的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD初學入門教程。

以上就是CAD2018畫多線的尺寸不對怎么辦，希望大家喜歡，請繼續關注好吧啦網。
