利用solidworks圓繪制相切關系草圖

下面給大家介紹的是利用solidworks圓繪制相切關系草圖的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

草圖效果圖：

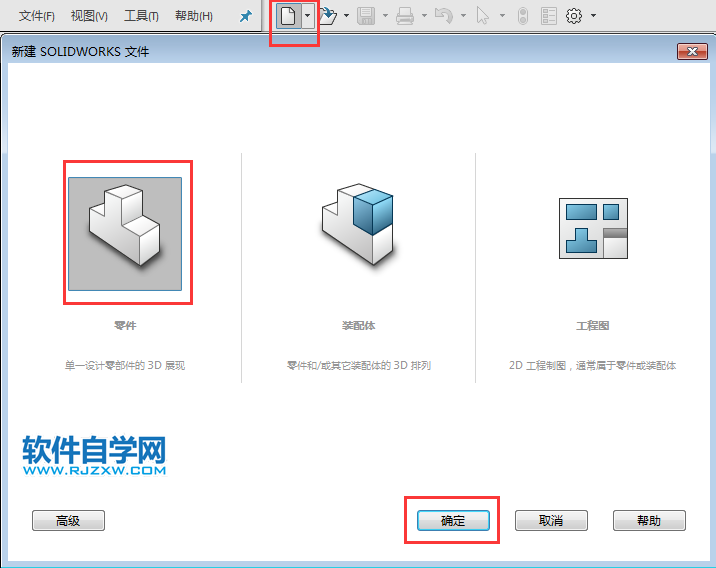

1、打開solidworks2016軟件，新建零件，點擊零件，點擊確定。效果如下：

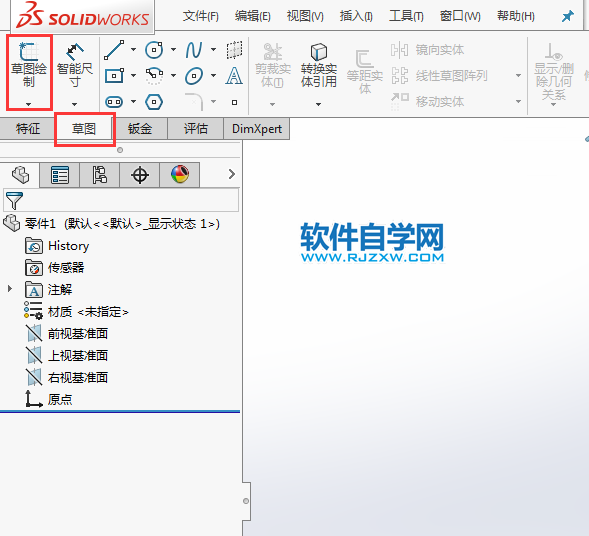

2、點擊草圖里面的草圖繪制，效果如下：

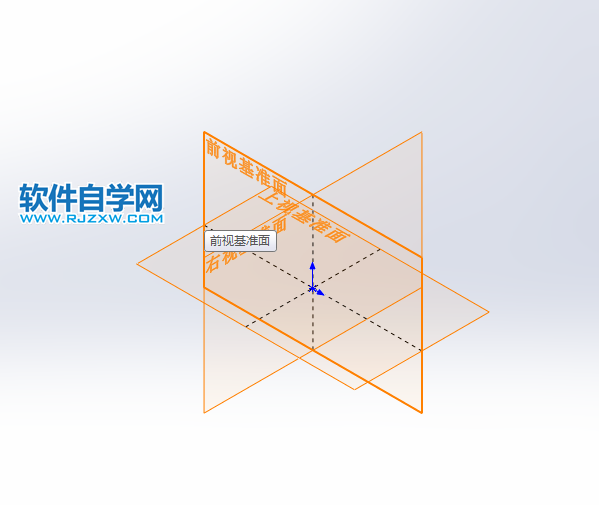

3、選擇前視基準面作為草圖繪制視圖。

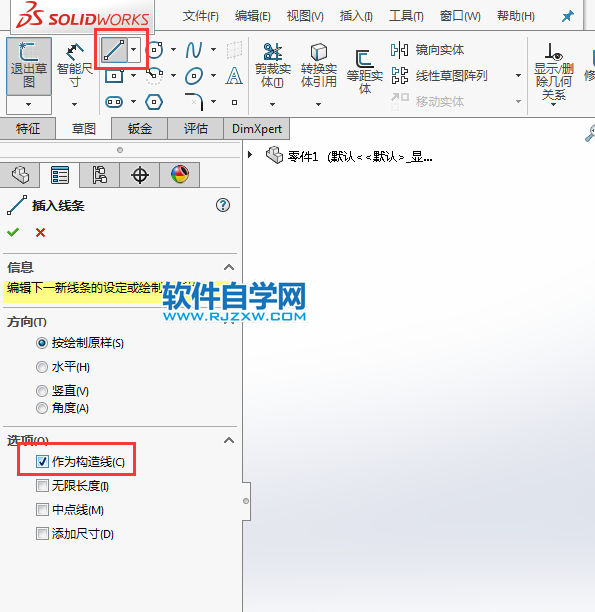

4、點擊直線工具，選擇作為構造線，效果如下：

以上就是利用solidworks圓繪制相切關系草圖，希望大家喜歡，請繼續關注好吧啦網。
