solidworks掃描草圖輪廓使用方法

下面給大家介紹的是solidworks掃描草圖輪廓使用方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks的教程。

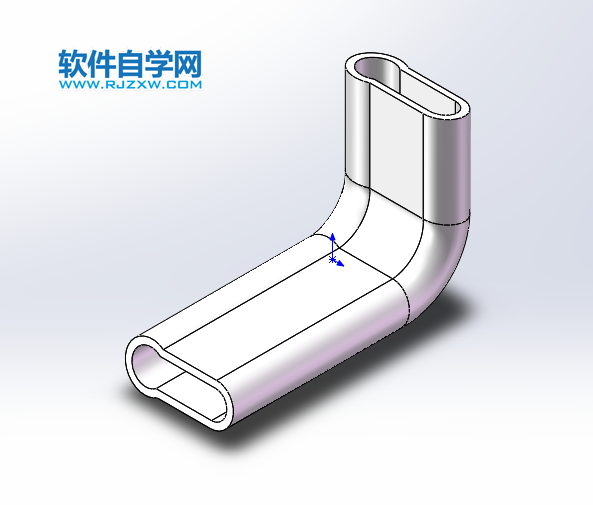

看看效果圖：

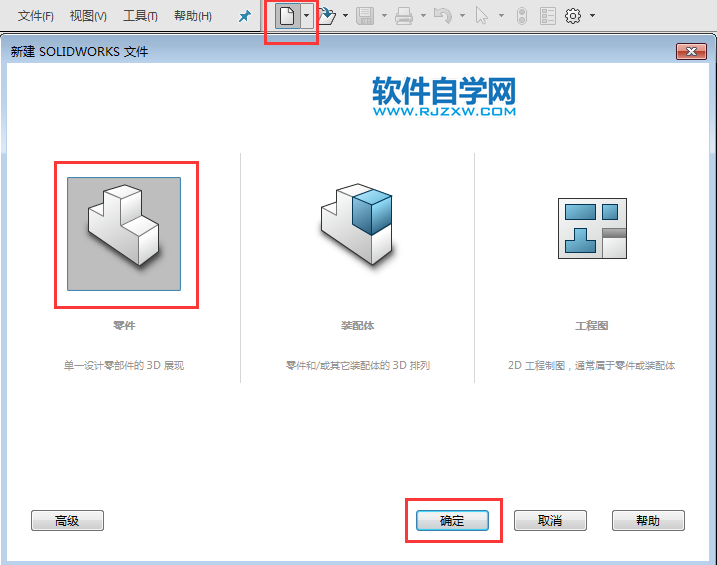

1、打開solidworks軟件，點擊新建，選擇零件，點擊確定。

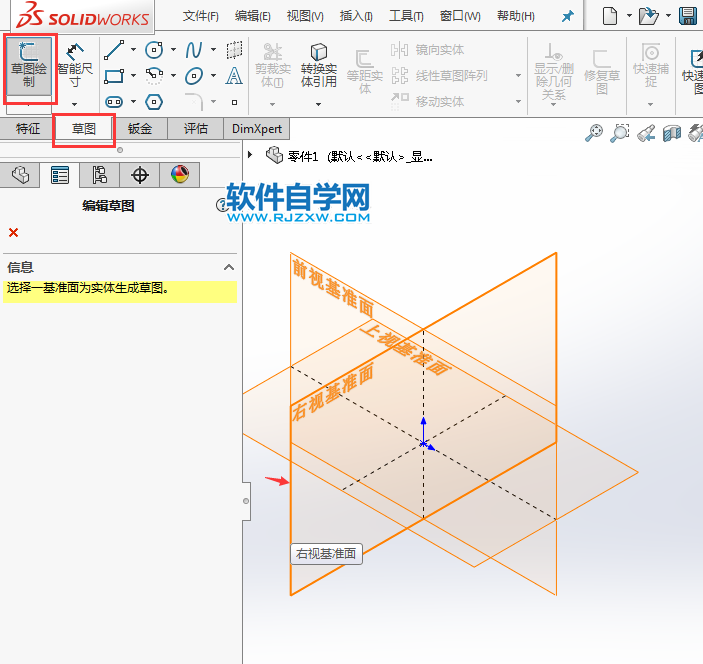

2、然后選擇草圖，繪制草圖，選擇右視基準面。效果如下：

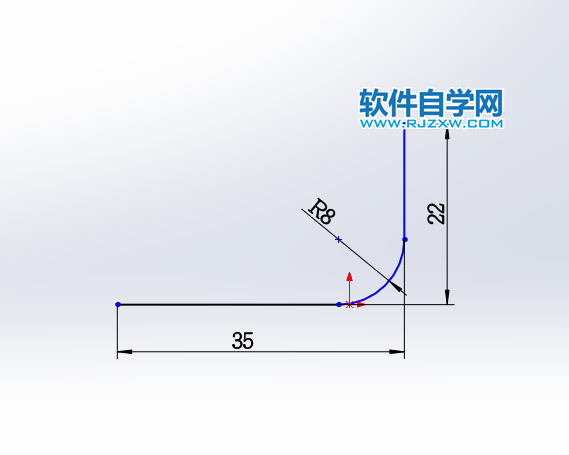

3、在右視基準面上面繪制草圖出來，尺寸如下：

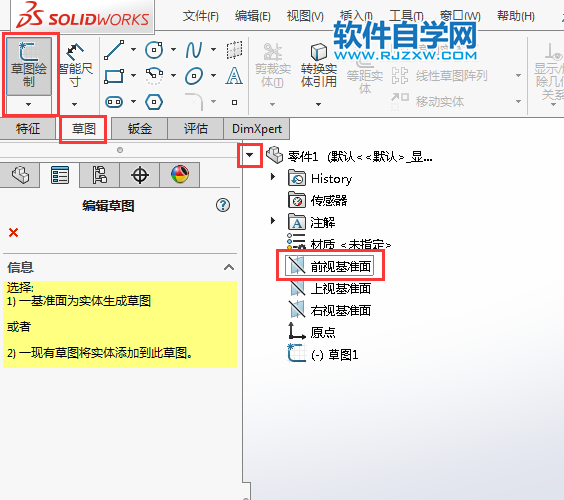

4、再一次點擊草圖繪制，選擇前視基準面。

5、然后在前視基準面上面，繪制下面的草圖出來，效果如下：

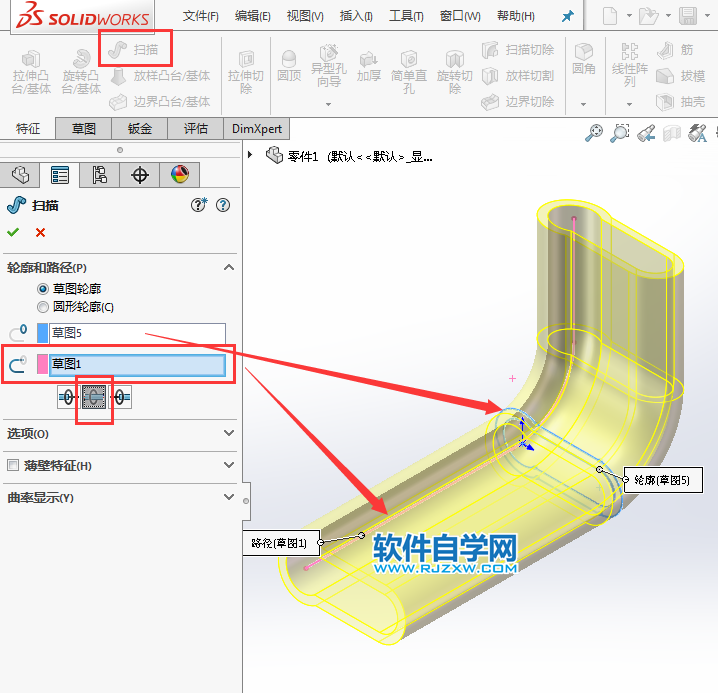

6、繪制好了，退出草圖，點擊特征里面的掃描，選草圖輪廓，選要掃描的草圖，選要掃描的路徑，選雙方向。

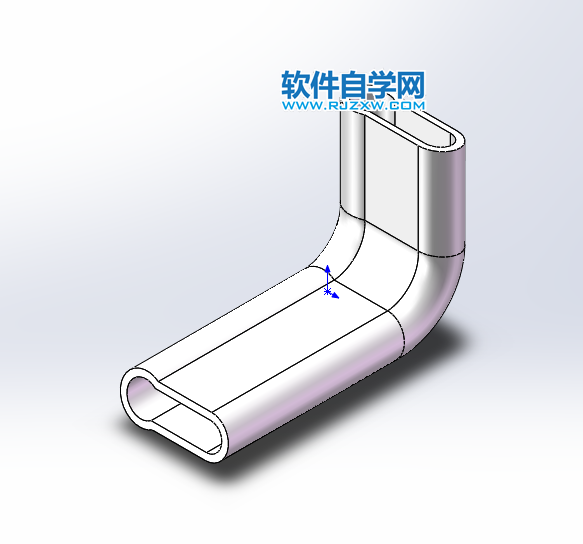

7、然后實體就掃描好了。

以上就是solidworks掃描草圖輪廓使用方法，希望大家喜歡，請繼續關注好吧啦網。
