solidworks繪制草圖練習二

下面給大家介紹的是solidworks繪制草圖練習二的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

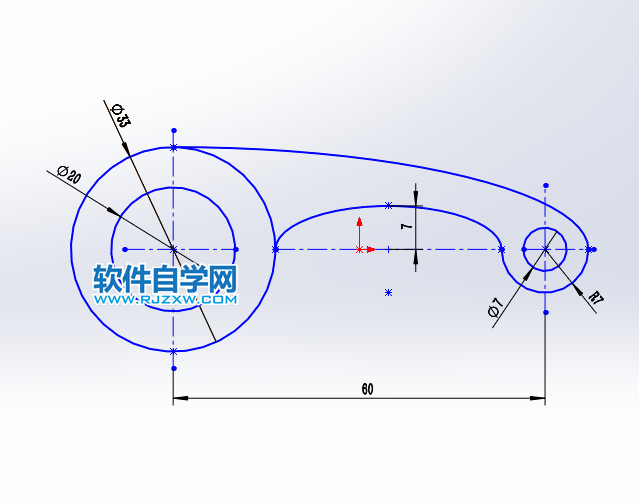

草圖效果圖：

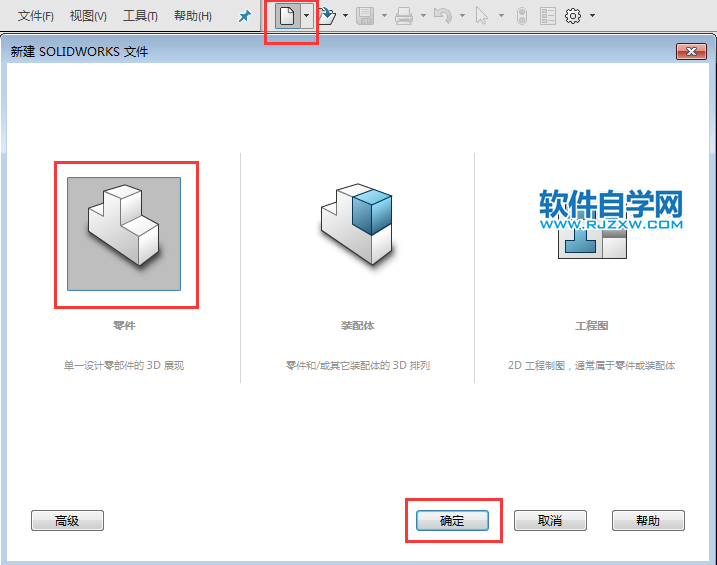

1、打開solidworks軟件，新建，點擊零件，點擊確定。

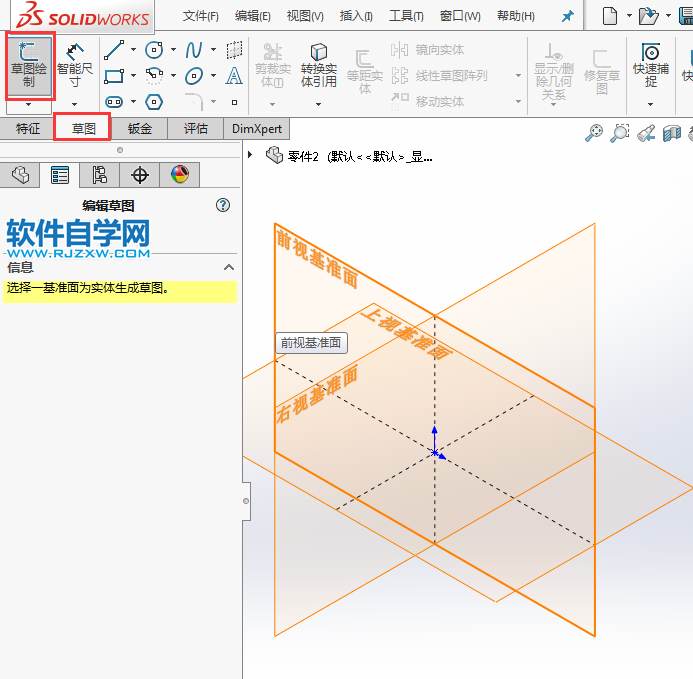

2、然后點擊草圖，草圖繪制，選擇前視基準面，效果如下：

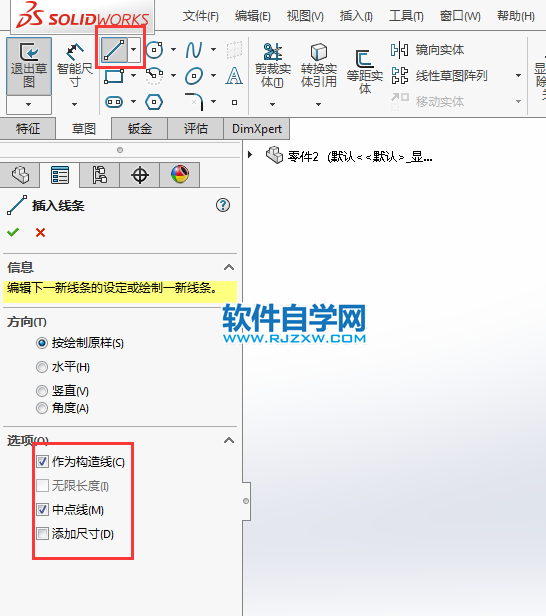

3、然后點擊直線工具，作為構造線，還有中心線，效果如下：

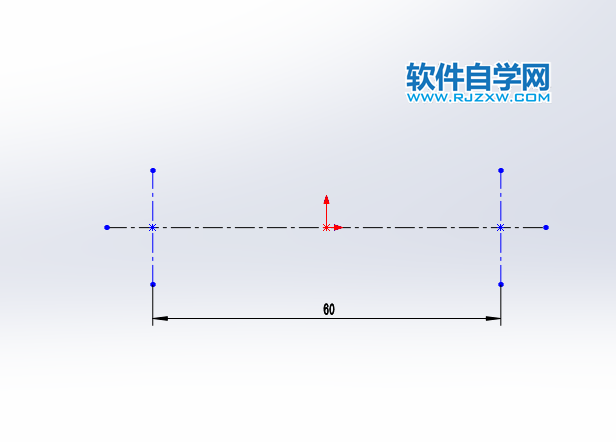

4、然后繪制下面的構造線出來，效果如下：

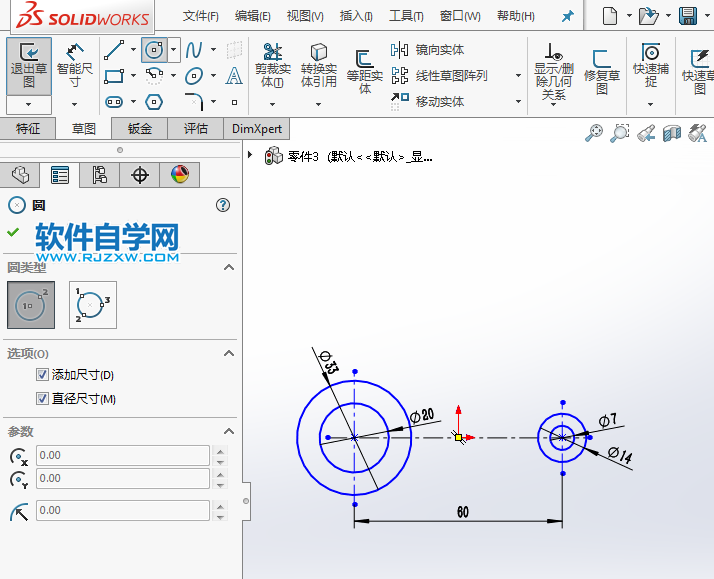

5、然后再使用圓形，繪制下面四個圓形出不，分別為20、33、7、14直徑的圓出來。

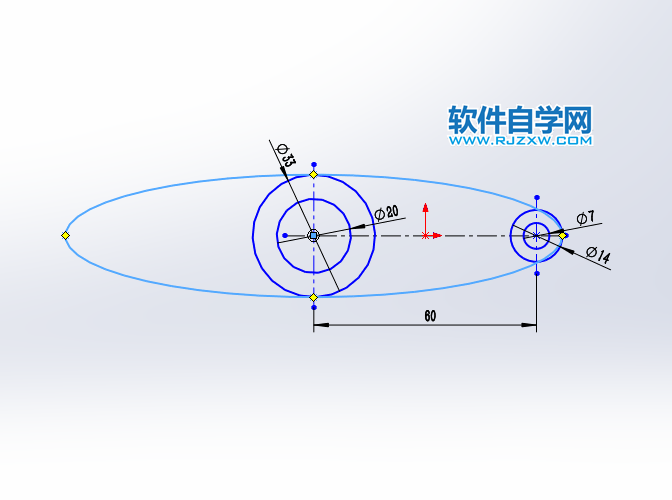

6、然后使用橢圓出來，效果如下：

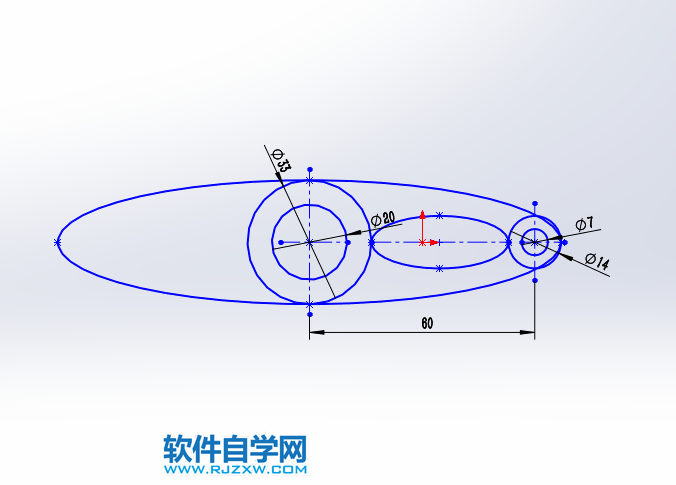

7、同樣的方法，也進行繪制橢圓出來，效果如下：

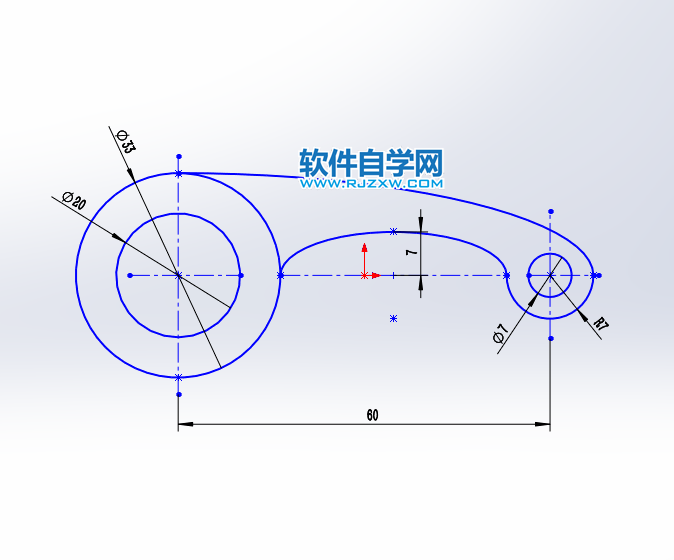

8、然后進行剪裁實體，進行草圖修切。

以上就是solidworks繪制草圖練習二，希望大家喜歡，請繼續關注好吧啦網。
