solidworks畫衣架鉤簡單思路

【字号: 作者:豬豬瀏覽:128日期:2023-12-04 11:29:19
下面給大家介紹的是solidworks畫衣架鉤簡單思路的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

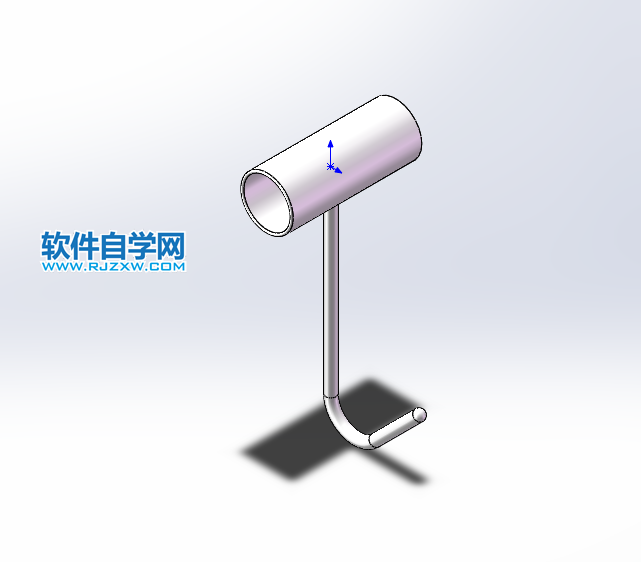

衣架鉤的效果圖;

solidworks畫衣架鉤簡單思路

1、打開Solidworks,點擊新建圖標,點擊零件,點擊確定。

solidworks畫衣架鉤簡單思路

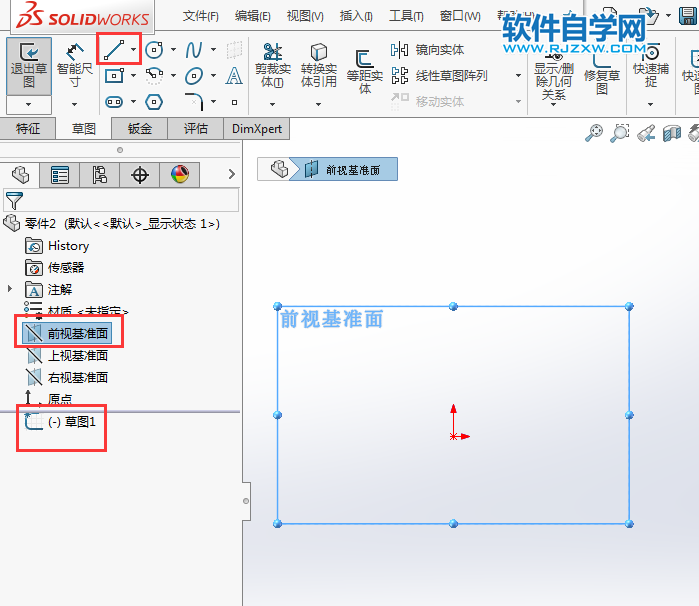

2、點擊前視基準面,點擊繪制草圖。使用直線工具。

solidworks畫衣架鉤簡單思路

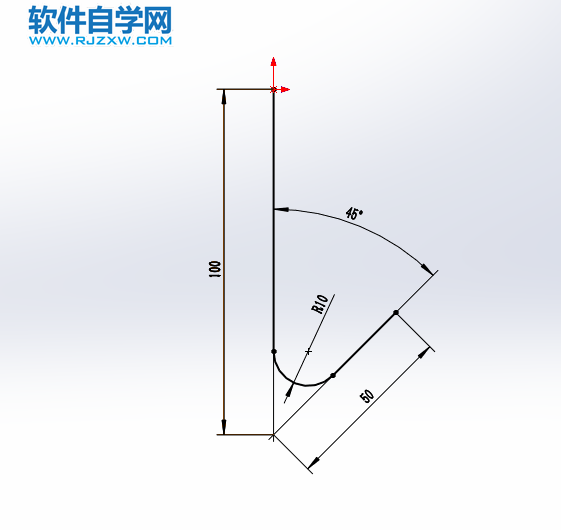

3、繪制二條直線。角度為45度,再倒半徑10的圓角。

solidworks畫衣架鉤簡單思路

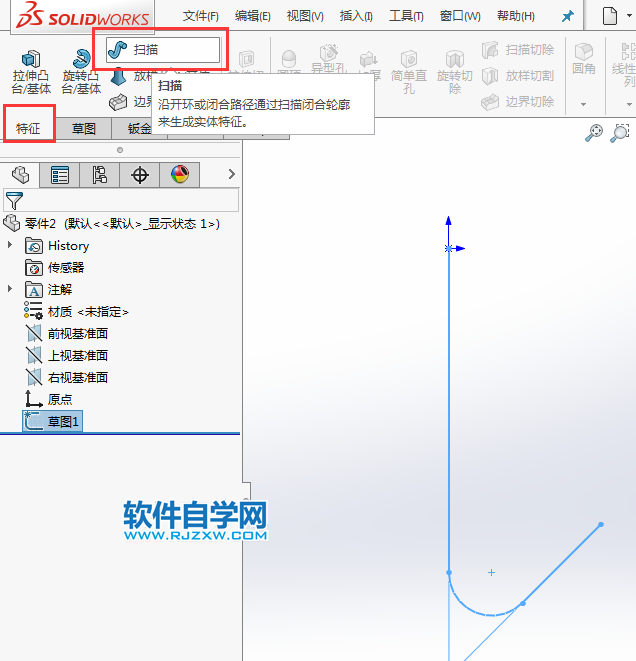

4、退出草圖,點擊特征的掃描。

solidworks畫衣架鉤簡單思路

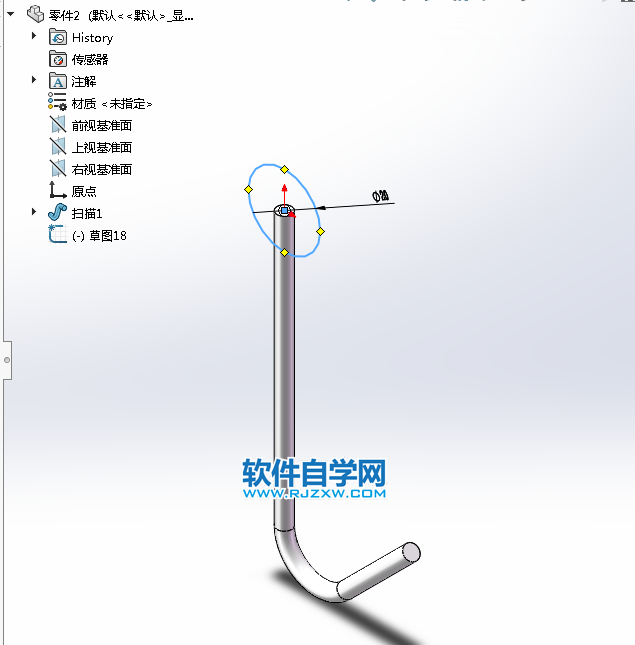

5、選的草圖,選擇圓形掃描,設置4mm的直徑。

solidworks畫衣架鉤簡單思路

6、然后點擊凸臺拉伸,點擊前視基準面,效果如下:

solidworks畫衣架鉤簡單思路

7、然后再繪制一個直徑為20mm的圓形出來。

solidworks畫衣架鉤簡單思路

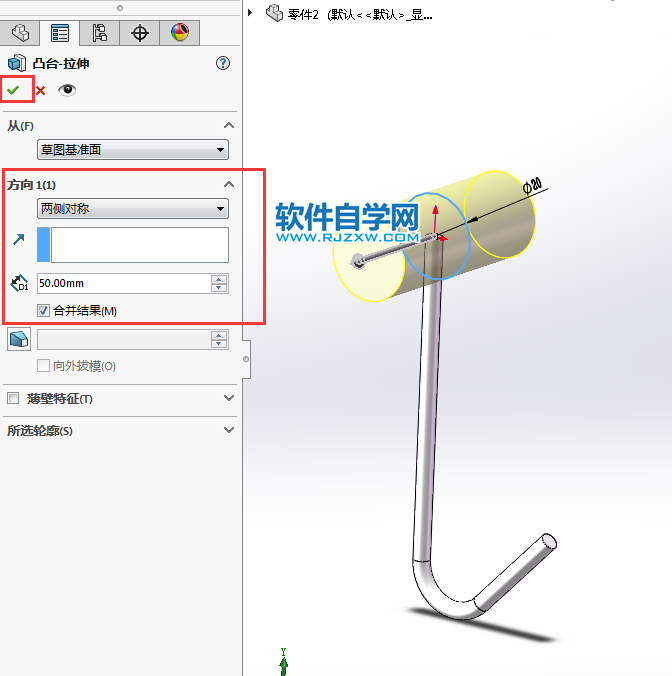

8、退出草圖,設置拉伸的參數,兩側對稱,長度為50mm.

solidworks畫衣架鉤簡單思路

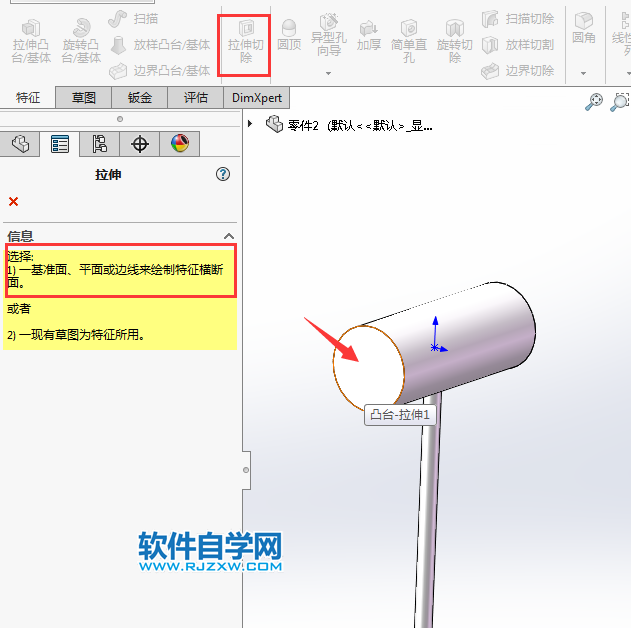

9、然后再點擊拉伸切除。選擇實體面。效果如下:

solidworks畫衣架鉤簡單思路

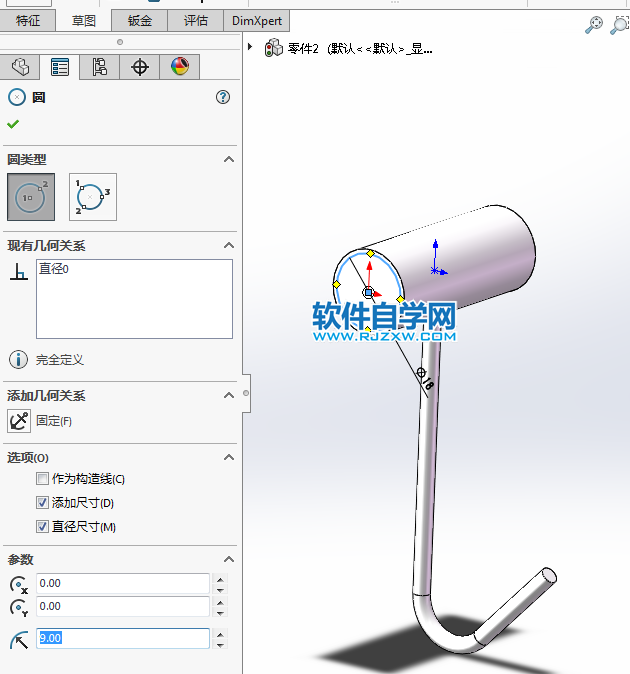

10、然后繪制一個直徑為18mm的圓出來,效果如下:

solidworks畫衣架鉤簡單思路

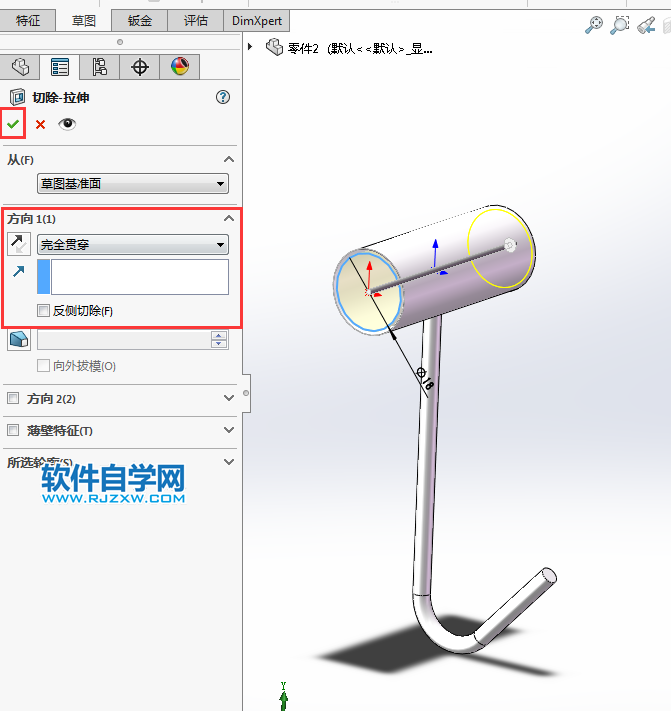

11、然后再設置拉伸切除的參數設置。效果如下:

solidworks畫衣架鉤簡單思路

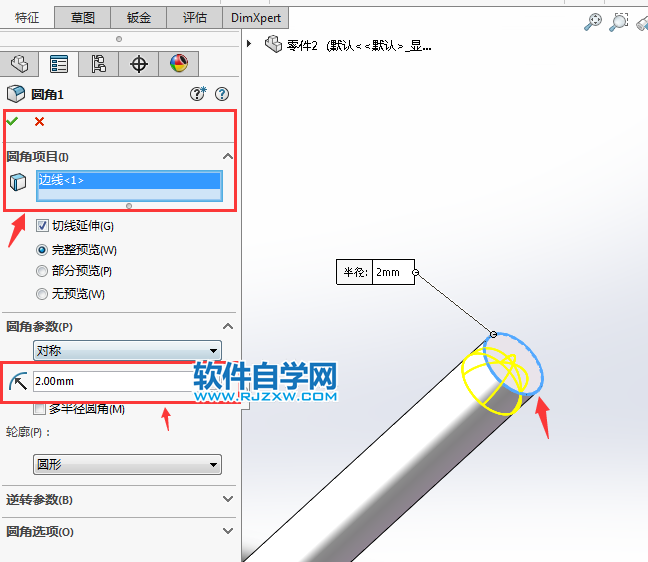

12、然后給鉤進行倒圓角處理,R為2mm.

solidworks畫衣架鉤簡單思路

13、然后再給實體的面倒圓處來,效果如下:

solidworks畫衣架鉤簡單思路

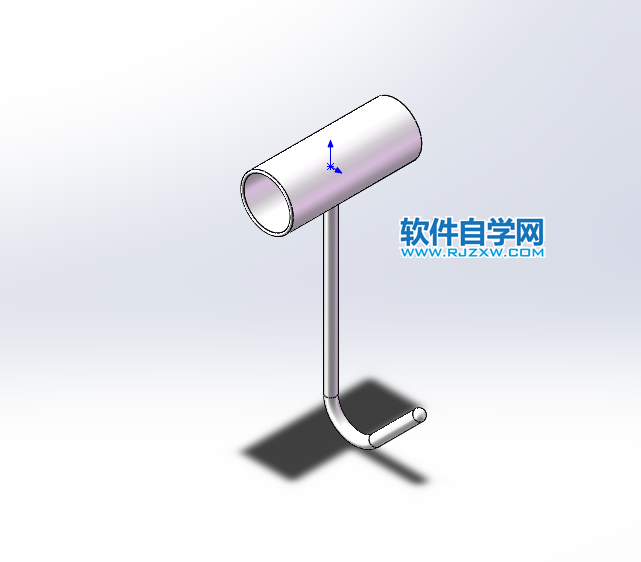

14、最后的效果:

solidworks畫衣架鉤簡單思路以上就是solidworks畫衣架鉤簡單思路,希望大家喜歡,請繼續關注好吧啦網。
