solidworks怎么用周邊圓畫相切圓

下面給大家介紹的是solidworks怎么用周邊圓畫相切圓的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

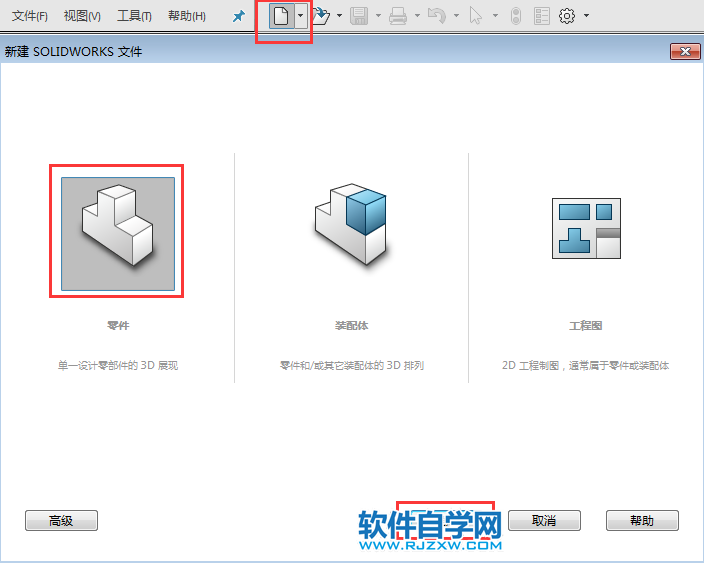

1、打開solidworks2016軟件，點擊新建圖標，點擊零件，點擊確定。

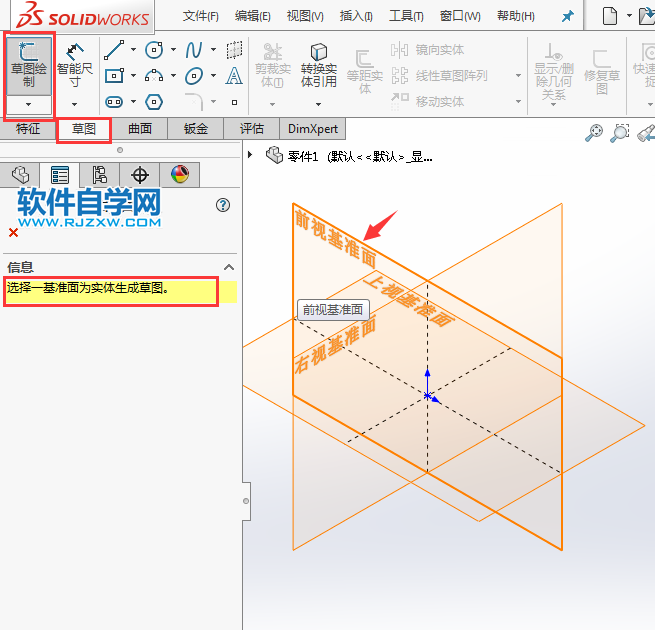

2、點擊草圖--繪制草圖，選一個基準面，選前視基準觀。

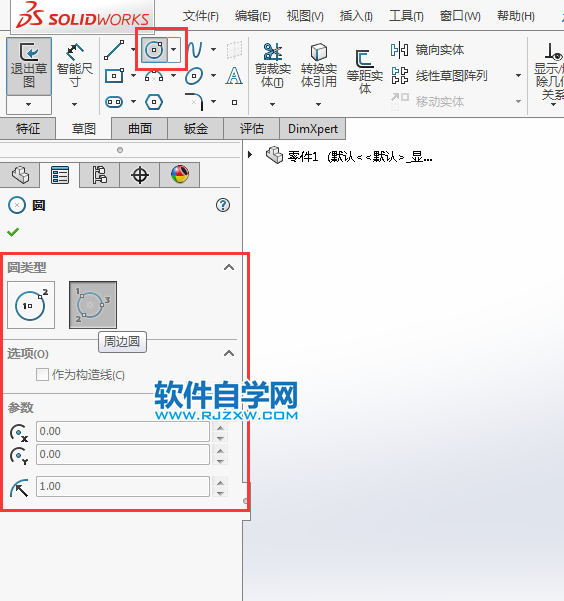

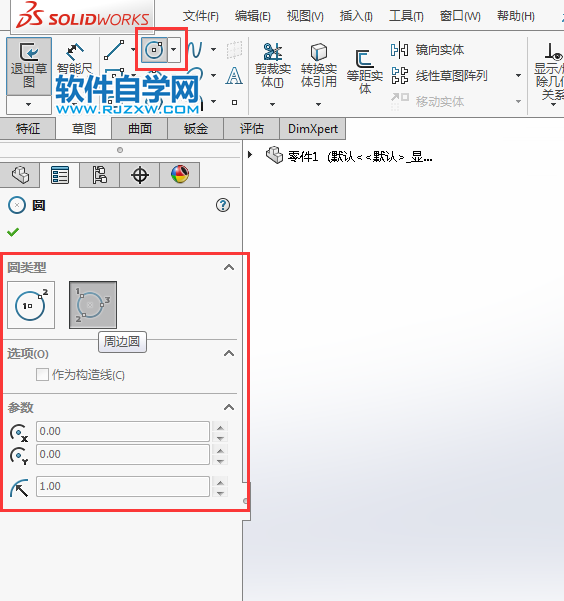

3、點擊圓形工具，圓類型有周邊圓，選項是不能用的記好了，參數X,Y是圓心坐標，下面是圓的半徑參數設置。

4、點擊起點，中點，端點，三點才能創建圓。這就是周邊圓的繪法。

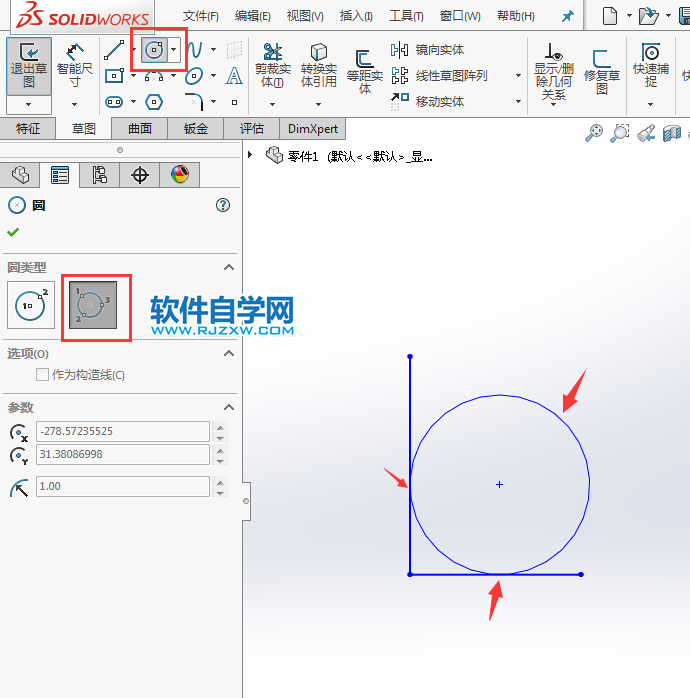

5、怎么在二條線上繪制一個相切圓呢，點擊圓，選周邊圓，捕捉二條直線的切點，再移動點第三個點。就出來了。

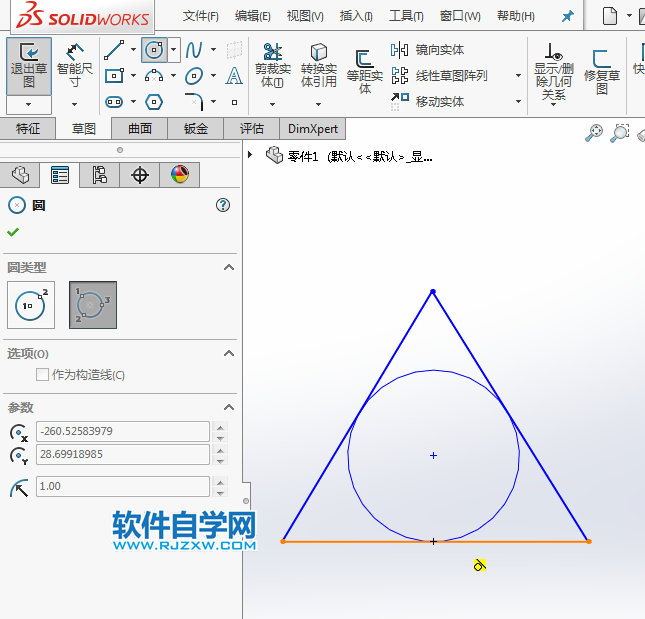

6、怎么在三角形內畫相切圓，點擊圓，選周邊圓，捕捉三條直線的切點，就可以畫出相切圓。

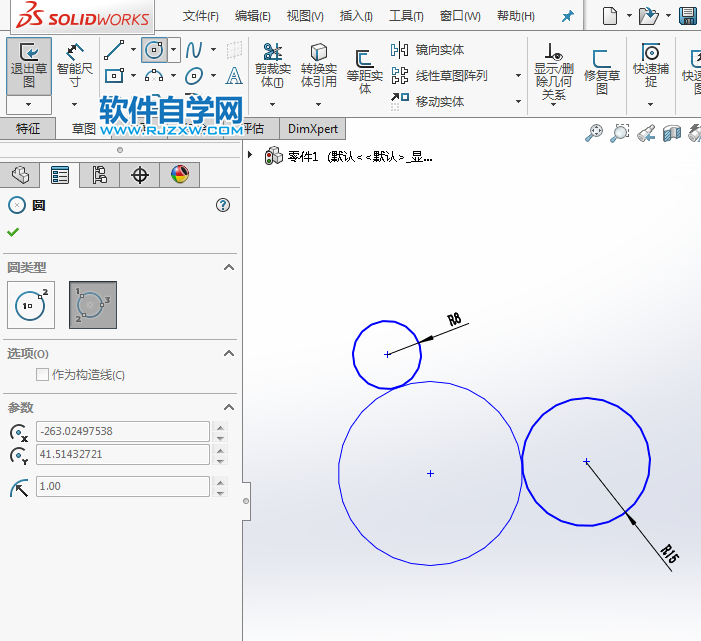

7、點擊圓，選周邊圓，點擊圓的切點，點擊第三點在外面，也可以畫相切圓。

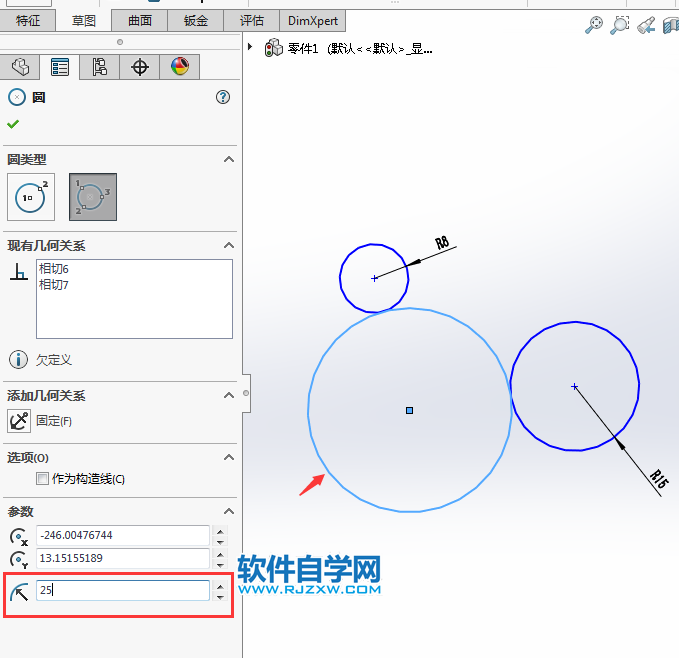

8、選中圓，就可以在參數里面輸入要的半徑，大家要注意，修改時，也不要改太大或是太小，差不多就行。

以上就是solidworks怎么用周邊圓畫相切圓，希望大家喜歡，請繼續關注好吧啦網。
