solidworks兩步就可以完成的實例練習

下面給大家介紹的是solidworks兩步就可以完成的實例練習，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

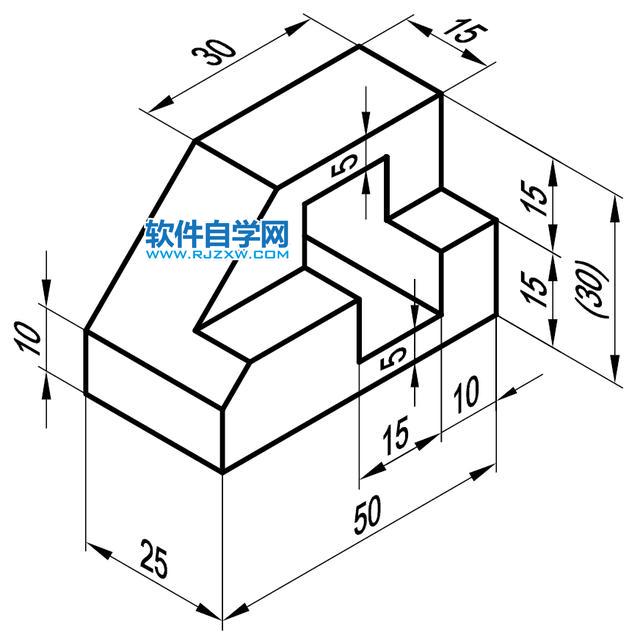

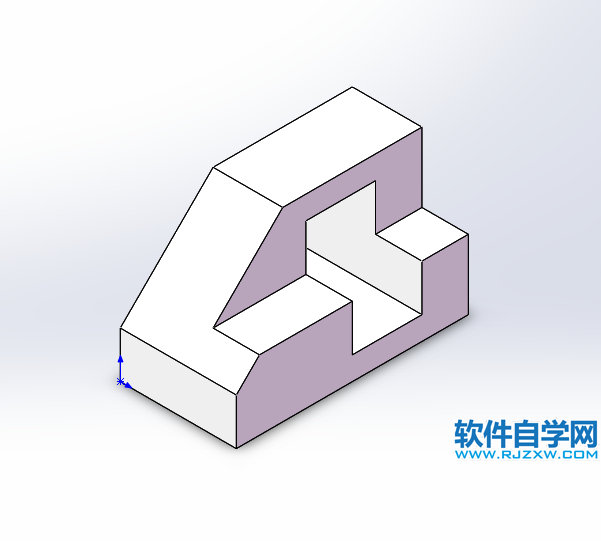

效果圖尺寸圖：

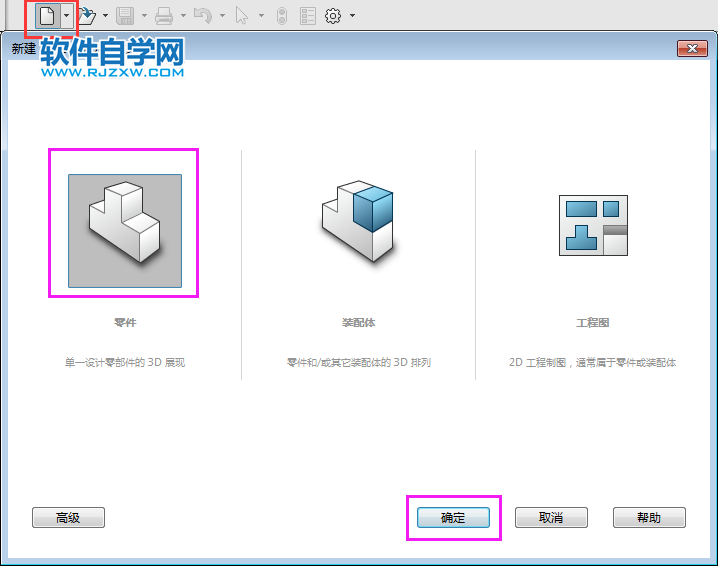

1、打開solidworks2016軟件，點擊新建文件，點擊零件，點擊確定。

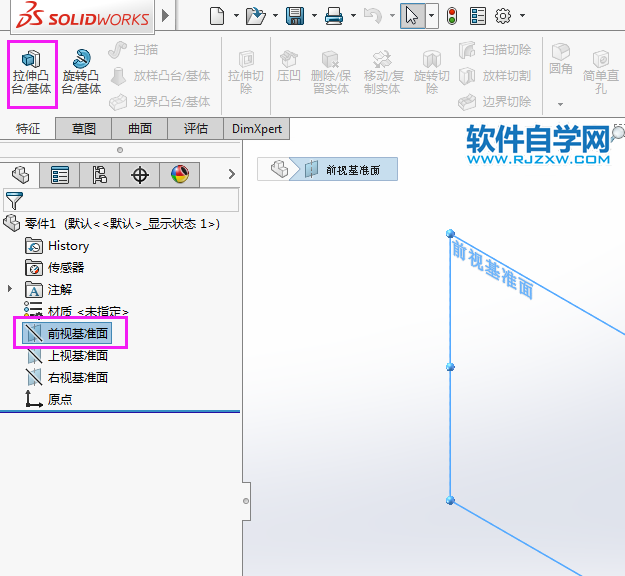

2、點擊前視基準面，點擊特征--拉伸凸臺/基體。

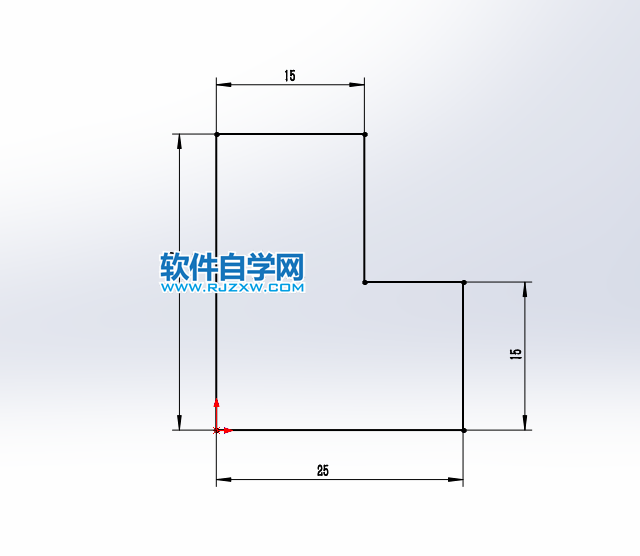

3、同時按ctrl+1鍵，繪制直線工具，繪制下面的草圖出來，效果如下：

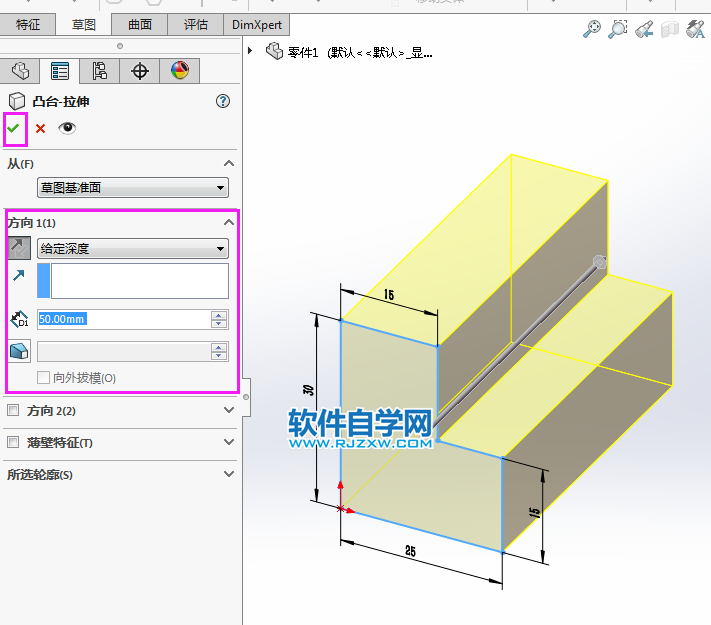

4、繪制好了草圖，退出草圖，進入凸臺--拉伸，設置給定深度為50mm。

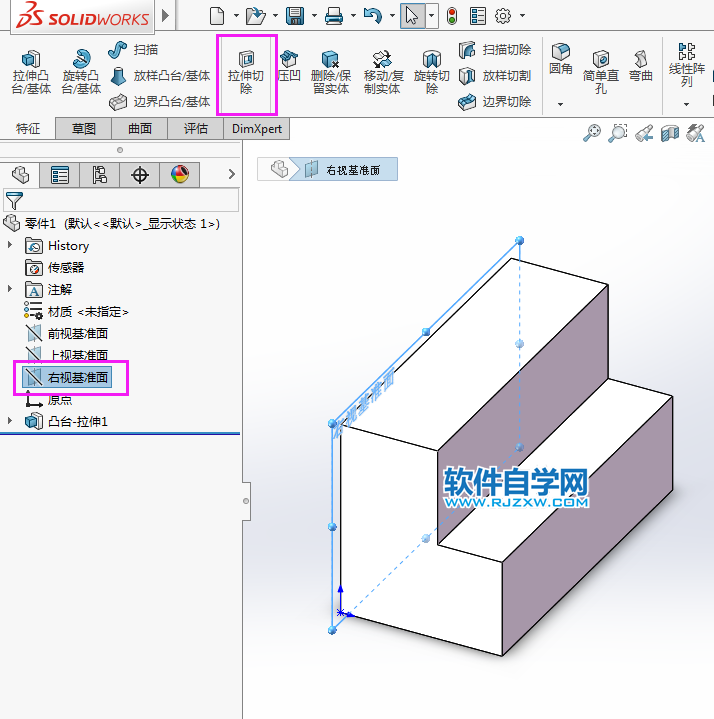

5、點擊右視基準面，再點擊特征--拉伸切除。

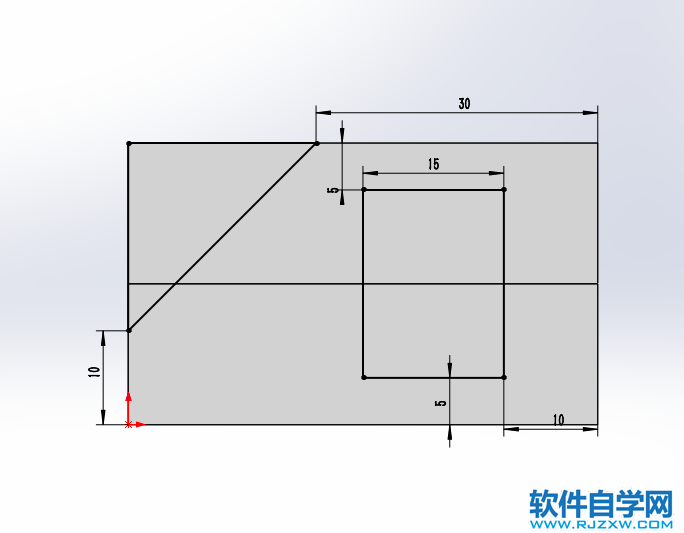

6、同時按ctrl+4鍵，進入右視基準面。用直線繪制下面的三角形，矩形，標好尺寸。

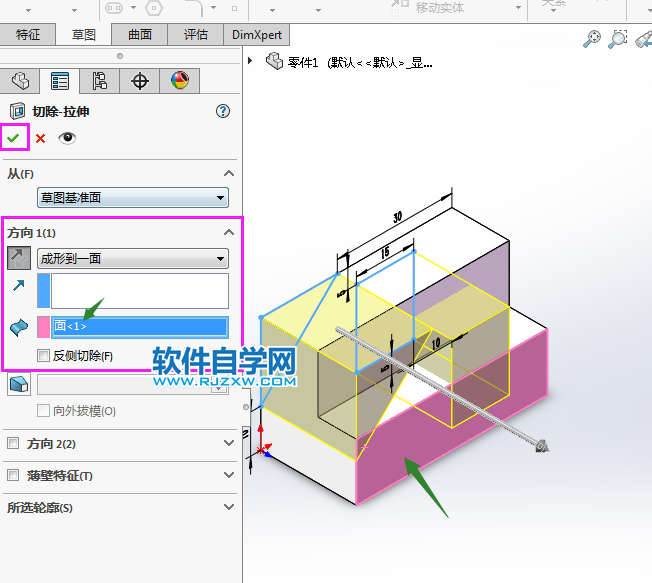

7、繪制好后，退出草圖，進入切除--拉伸設置，選成形到一面，選最前的面。效果如下：

8、就這樣兩個特征就完了零件的設置。

以上就是solidworks兩步就可以完成的實例練習，希望大家喜歡，請繼續關注好吧啦網。
