solidworks完全貫穿兩的切除方法，新手必學

下面給大家介紹的是solidworks完全貫穿兩的切除方法，新手必學，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

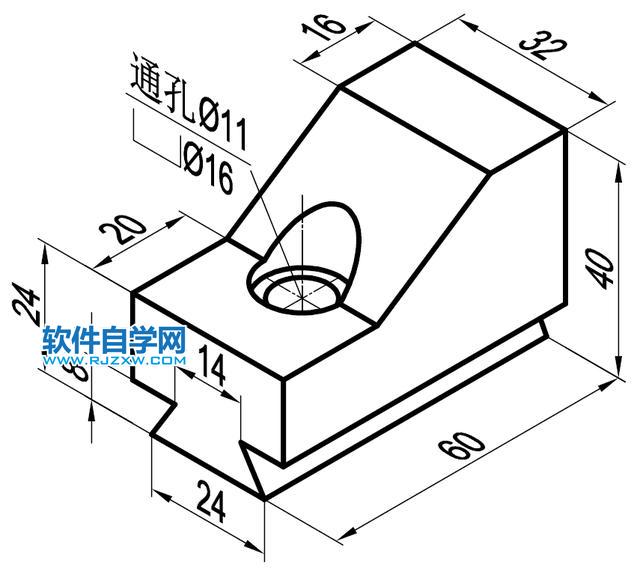

效果圖尺寸如下：

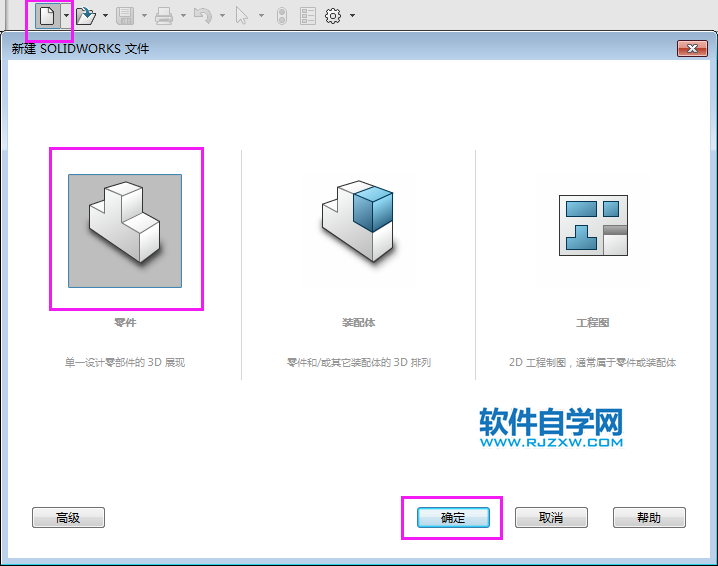

1、打開solidworks2016軟件，點擊新建--零件--確定。

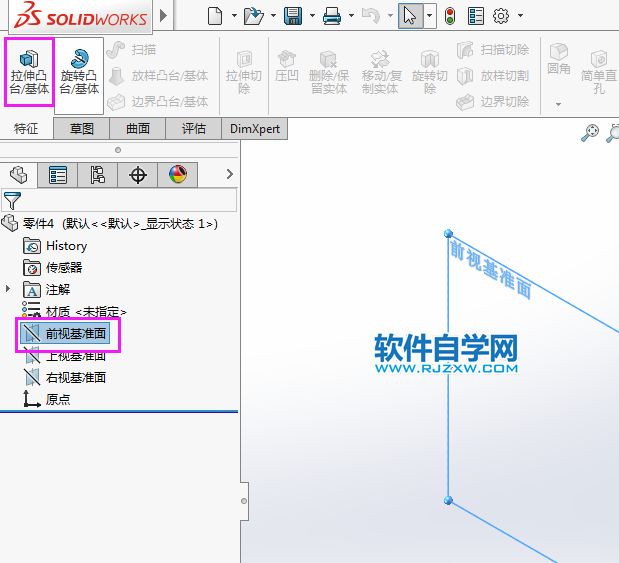

2、點擊前視基準面--點擊特征里面的-拉伸凸臺/基體。

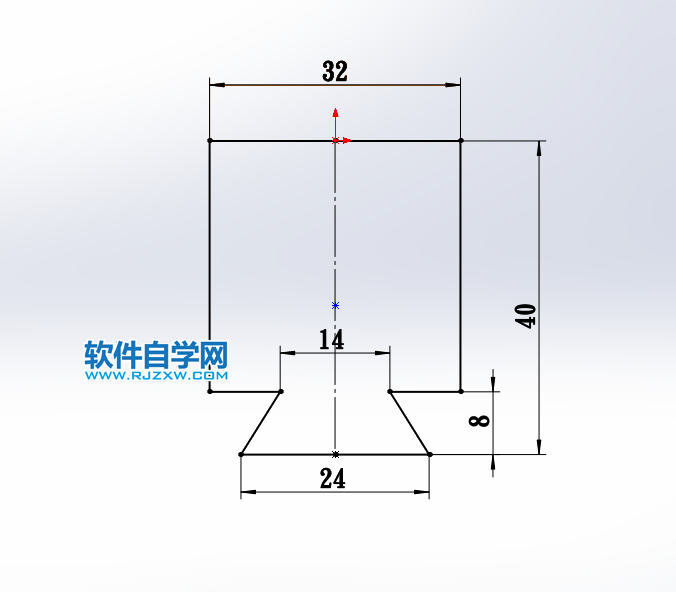

3、然后繪制下面的草圖出來，效果如下：

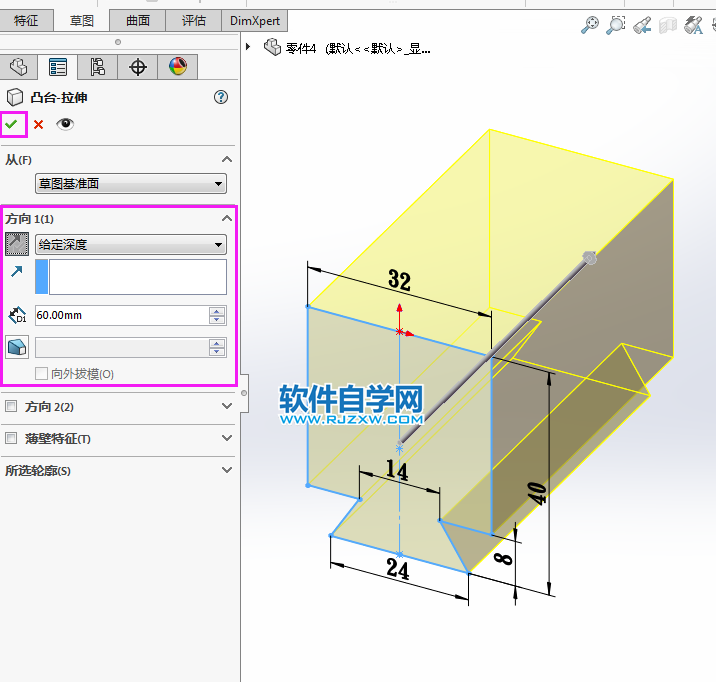

4、然后退出草圖，設置凸臺--拉伸設置，給定深度為60mm。

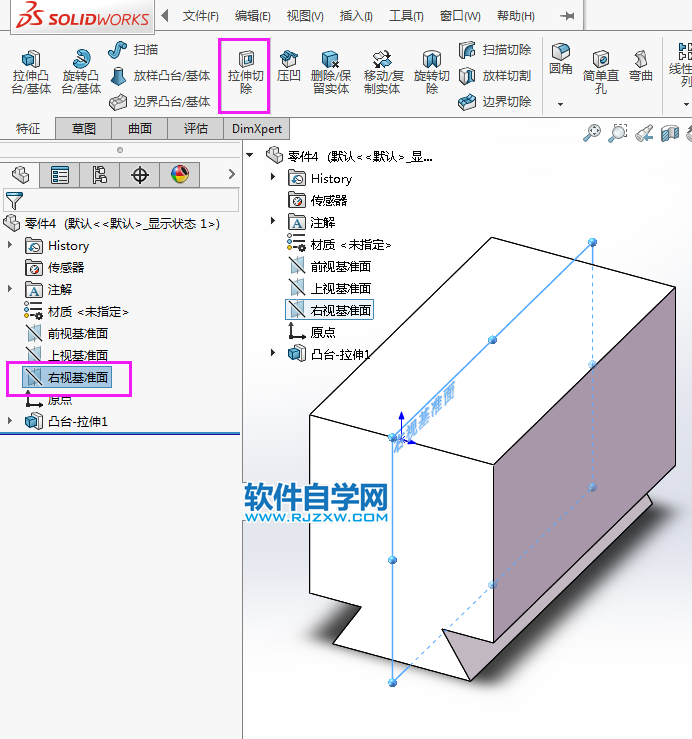

5、然后再選擇右視基準面，點擊特征--拉伸切除。

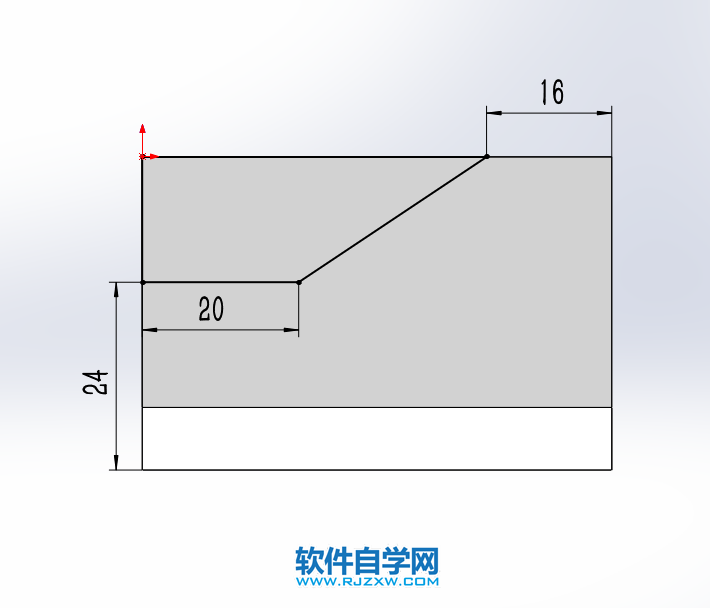

6、然后再右視基準面，繪制下面的草圖出來，效果如下：

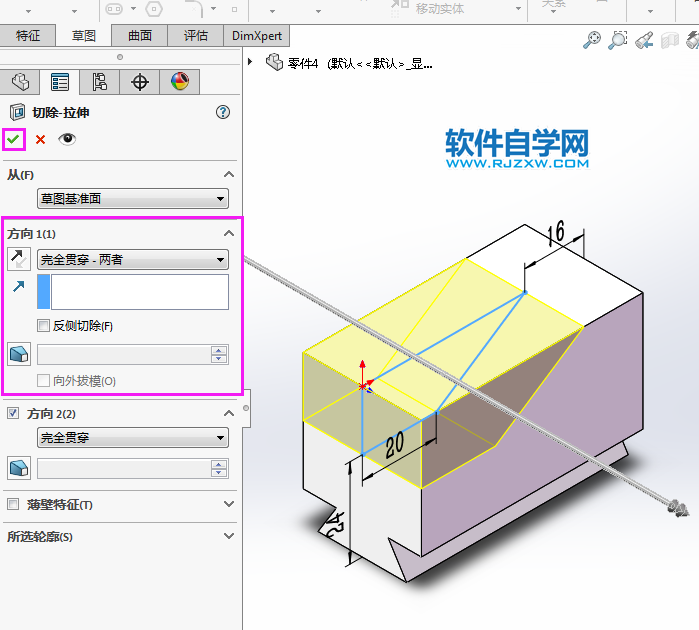

7、然后退出草圖，設置切除--拉伸設置。方向設置完全貫穿-兩側。

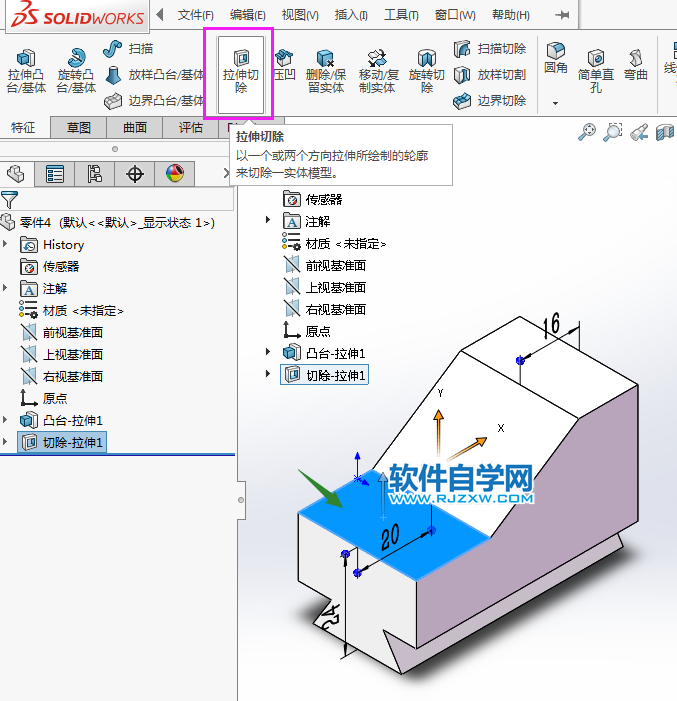

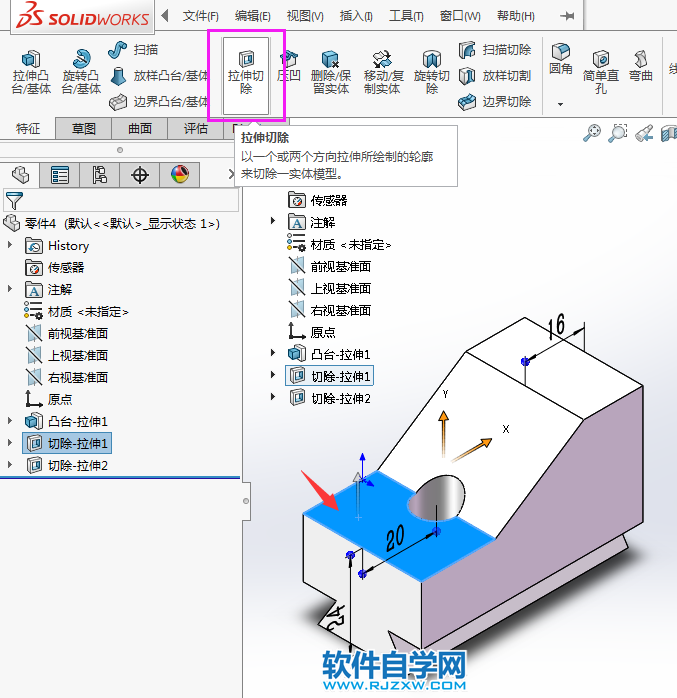

8、選擇實體面，點擊拉伸切除，效果如下：

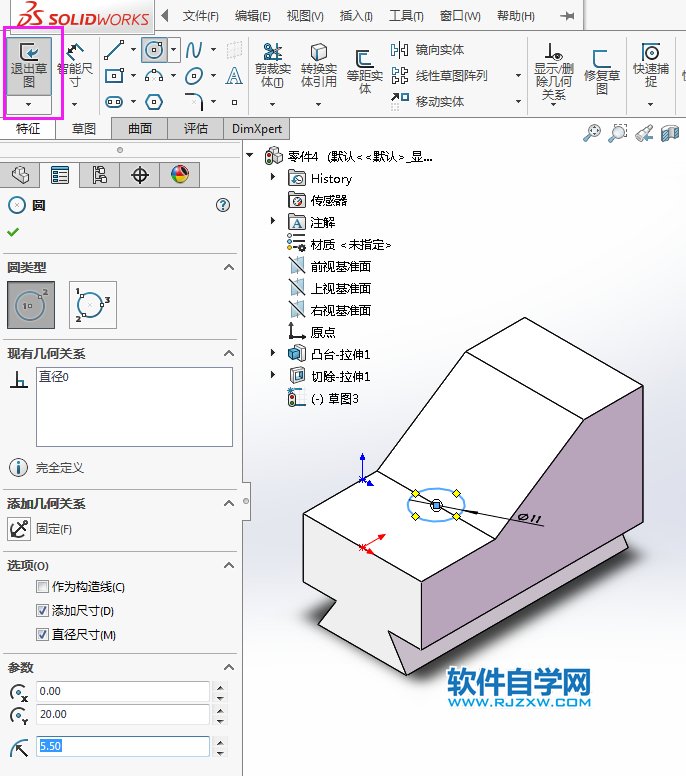

9、然后繪制一個直徑為11的小圓出來，然后退出草圖。效果如下：

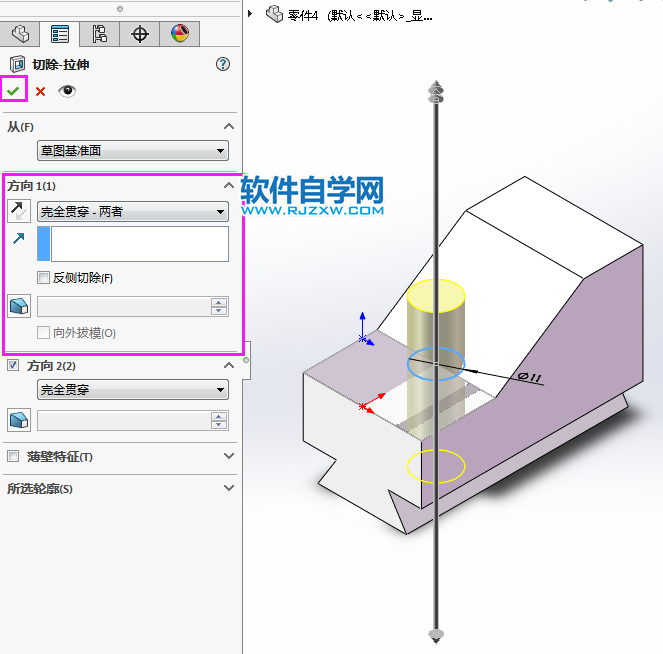

10、然后再是一樣，設置切除-拉伸設置，方向設置完全貫穿兩側。

11、選擇實體面，點擊拉伸切除，效果如下：

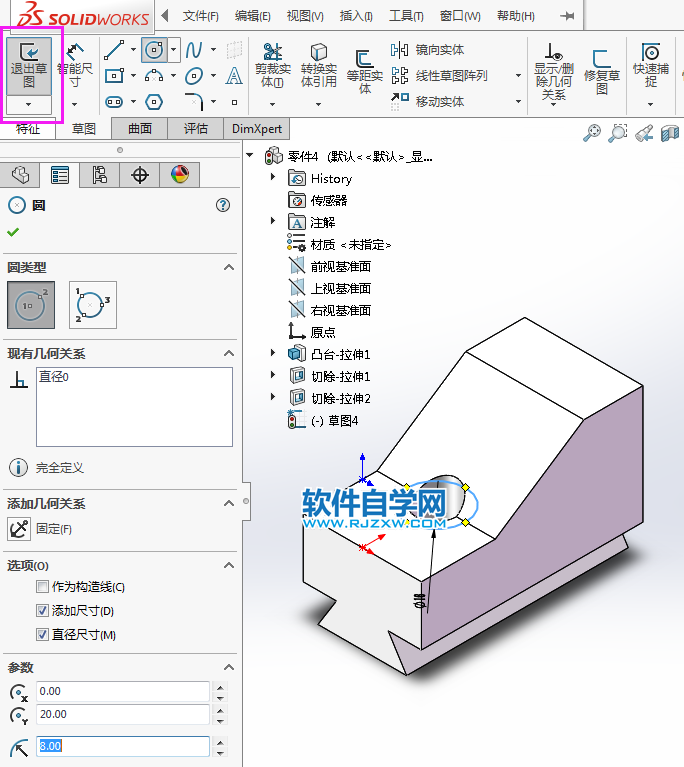

12、然后繪制一個直徑為16的小圓出來，然后退出草圖。效果如下：

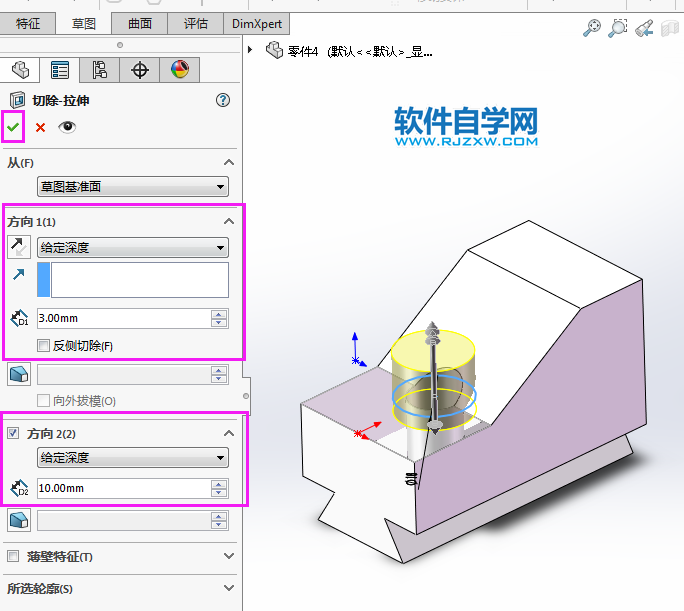

13、然后再是一樣，設置切除-拉伸設置，方向1設置3mm。方向2設置10mm。

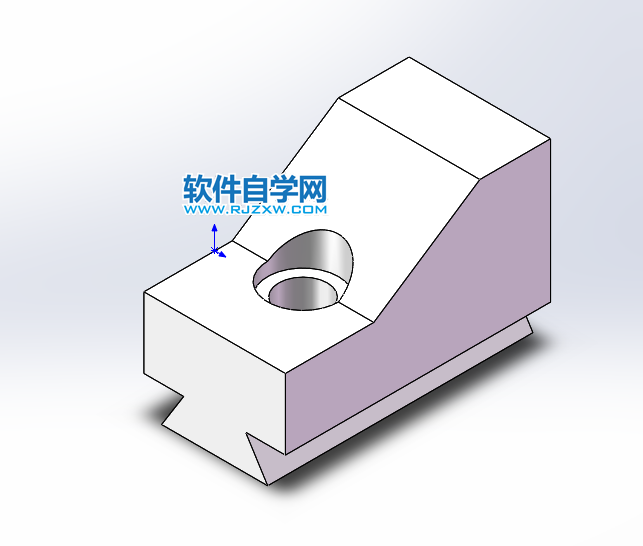

14、這樣就完成實體的設置。效果如下：

以上就是solidworks完全貫穿兩的切除方法，新手必學，希望大家喜歡，請繼續關注好吧啦網。
