solidworks使用倒角完成斜面實體

下面給大家介紹的是solidworks使用倒角完成斜面實體的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

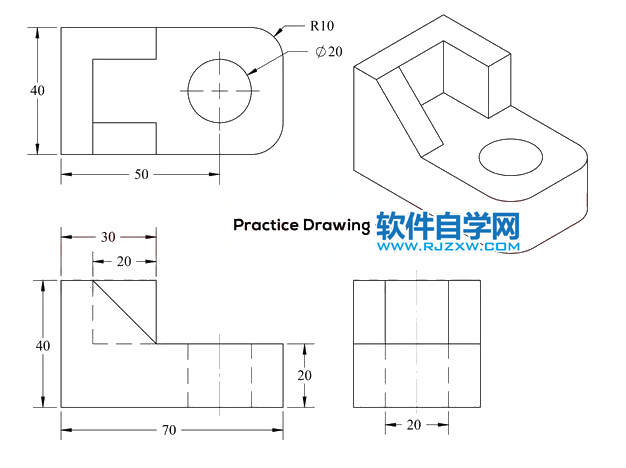

效果圖尺寸：

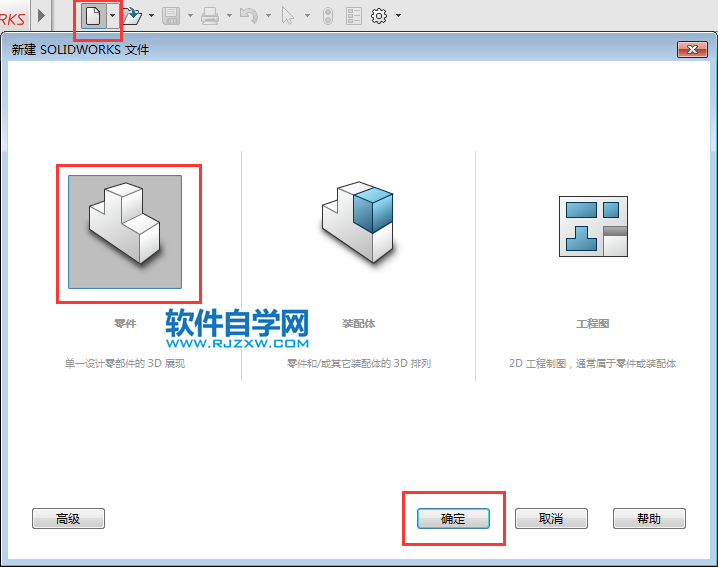

1、打開solidwroks2016軟件，點擊新建--零件--確定。

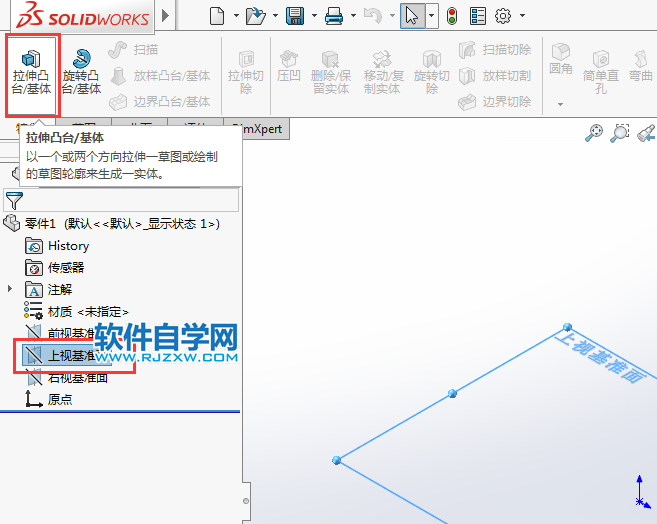

2、點擊上視基準面--特征--拉伸凸臺/基體。

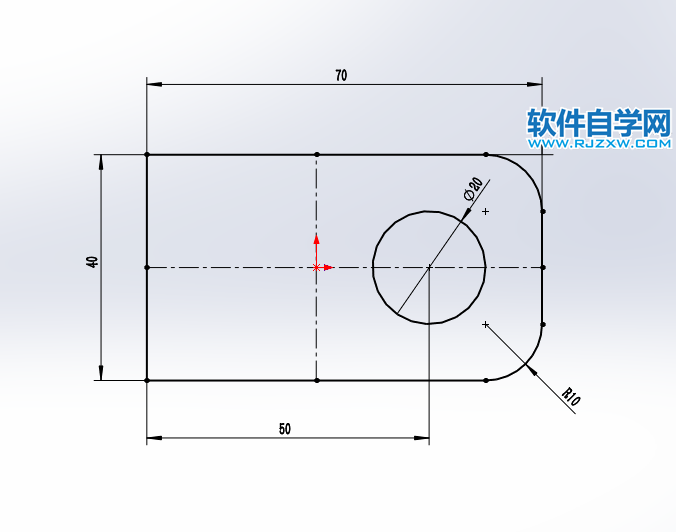

3、在上視基準面的平面，繪制一個70x40mm矩形出來，然后給矩形進行倒R10的圓角,再繪制一個小圓出來，位置標好。

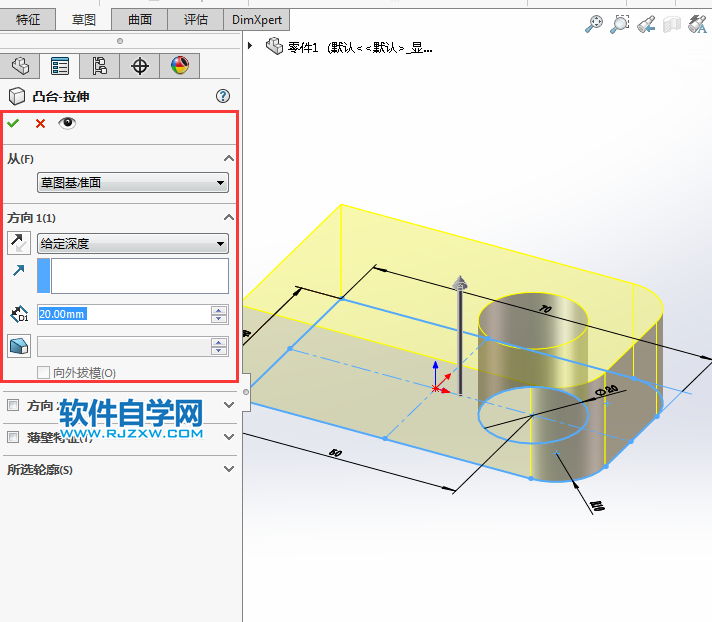

4、退出草圖，進入凸臺拉伸設置，給定深度為20mm。

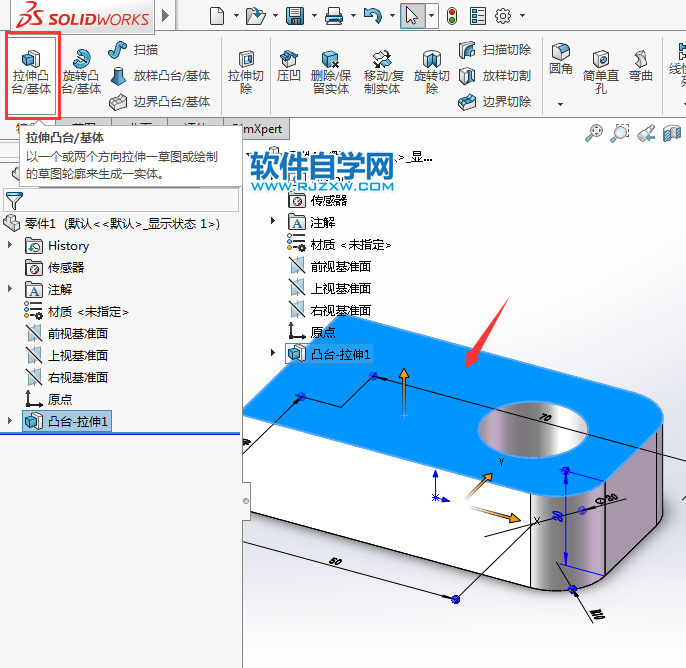

5、選擇實體面，點擊特征--拉伸凸臺/基體。

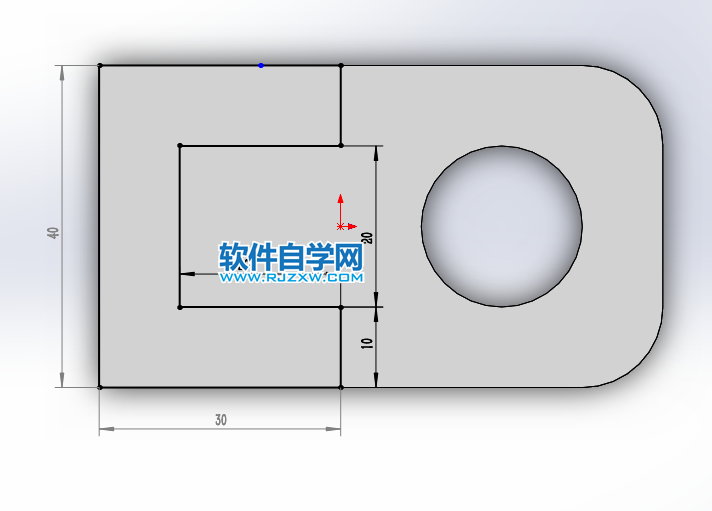

6、按ctrl+5進入上視基準面平面。使用直線工具畫下面圖形。

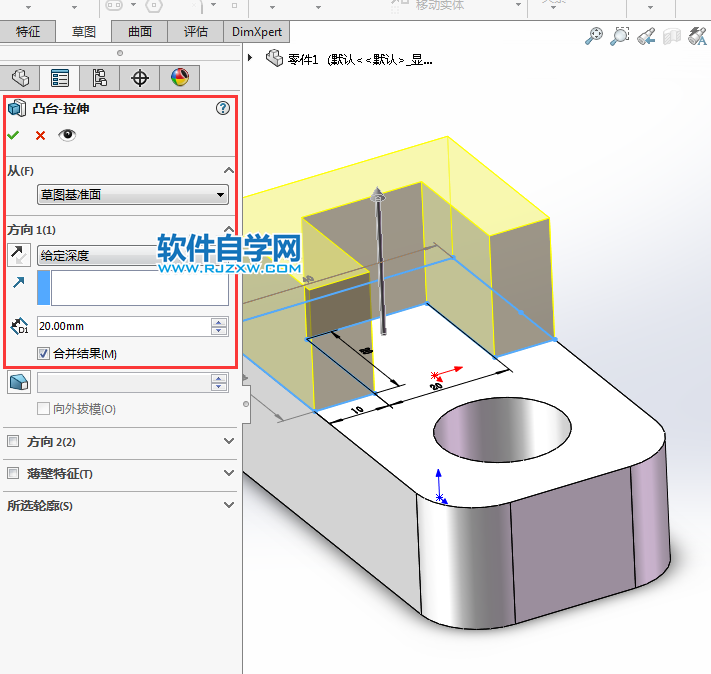

7、退出草圖，轉入凸臺拉伸設置-給定深度為20mm。

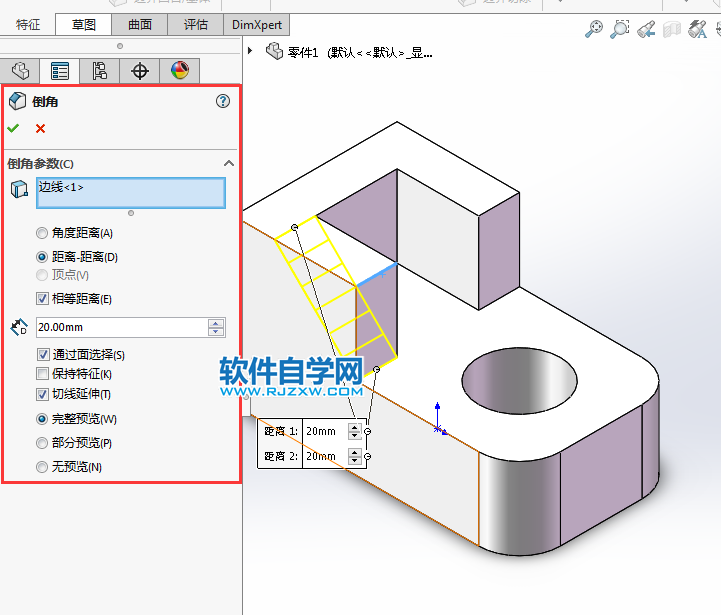

8、然后使用倒角工具，給實體的邊進行倒角處理，距離-距離為20mm。

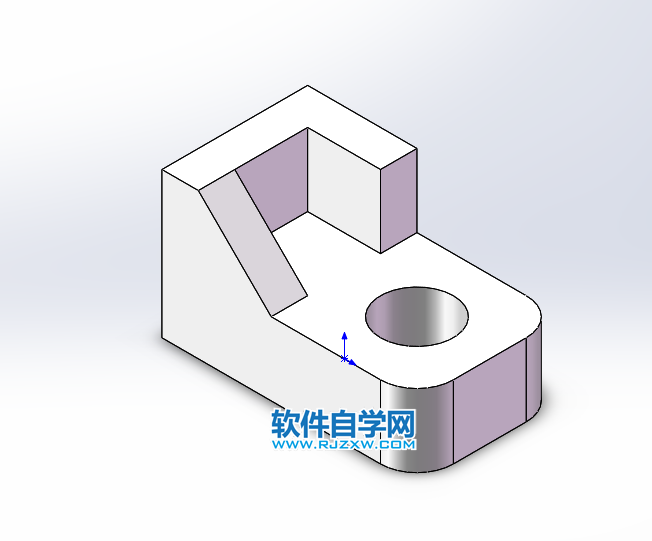

9、就這樣簡單的完成了。
