CAD陣列對象平面圖練習

下面給大家介紹的是CAD陣列對象平面圖練習，具體操作步驟如下：

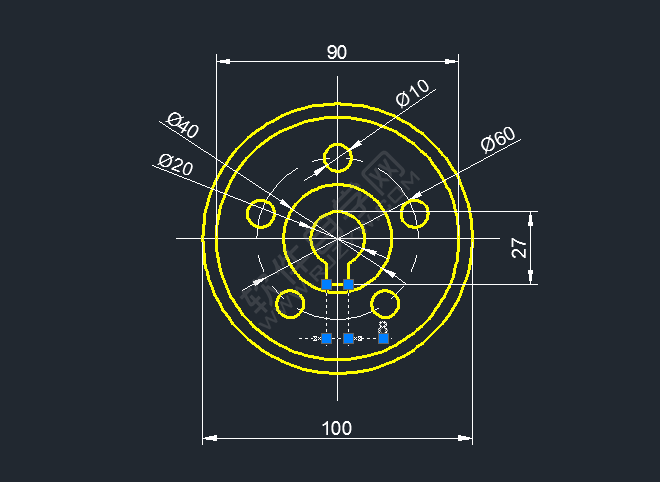

CAD二維練習題（12）尺寸圖：

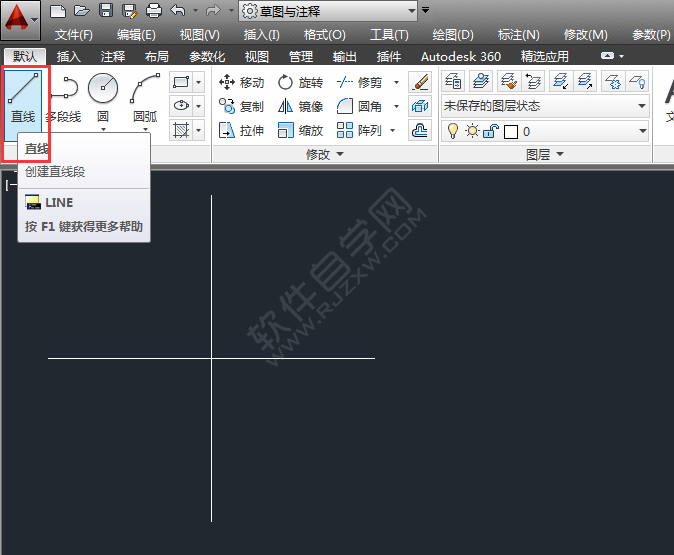

1、使用直線工具，繪制一個十字直線出來，效果如下：

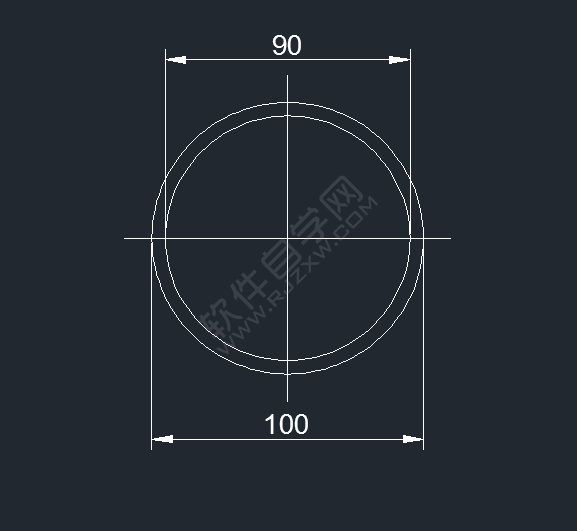

2、然后繪制一個直徑100，與直徑90mm的圓形出來。

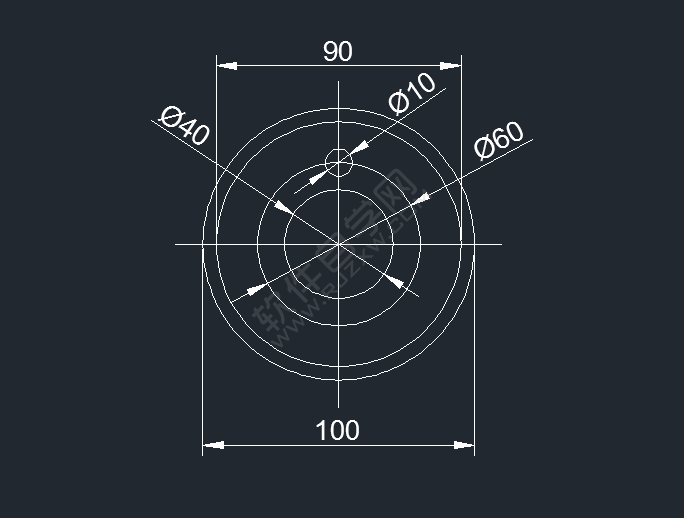

3、然后繪制直徑為60，40、10的圓形出來，效果如下：

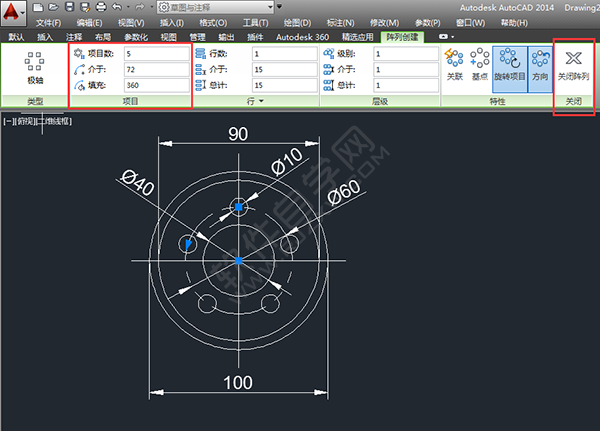

4、然后把小圓進行環形陣列，數目為6個，效果如下：

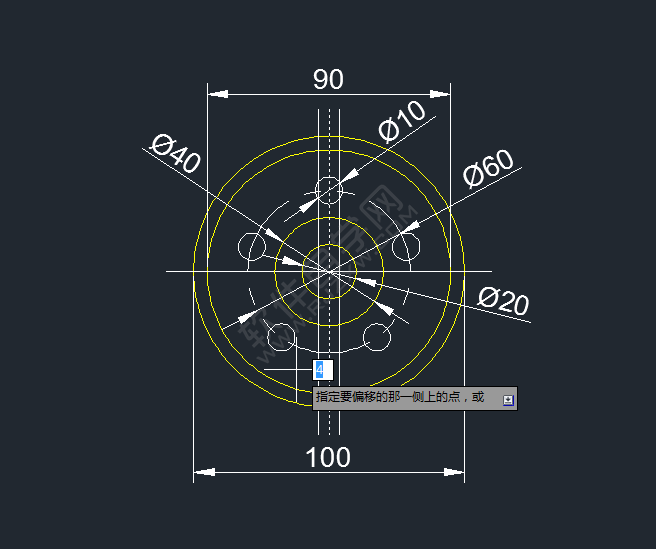

5、然后垂直線，進行左右偏移，效果如下：

6、然后水平線向下偏移17mm，效果如下：

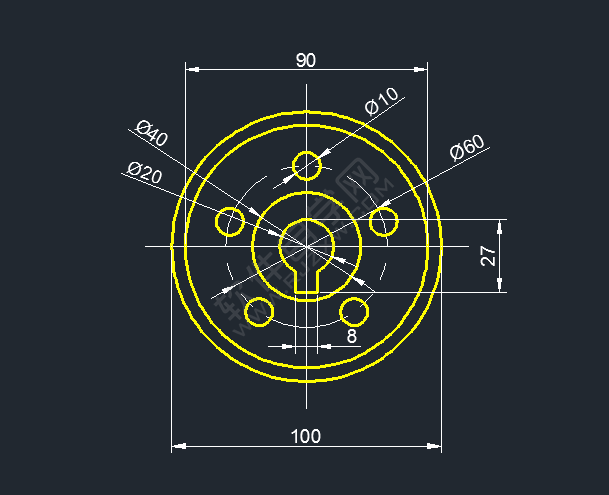

7、然后修剪不要的處理，就完成了。

以上就是CAD陣列對象平面圖練習，希望大家喜歡，請繼續關注好吧啦網。
