SolidWorks曲別針零件的做題步驟

下面給大家介紹的是SolidWorks曲別針零件的做題步驟，具體操作步驟如下：

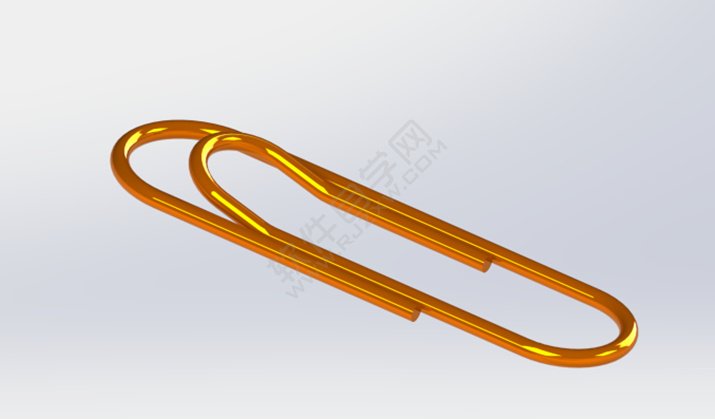

1、SolidWorks建模練習之曲別針效果圖。

SolidWorks建模練習之曲別針建模步驟：

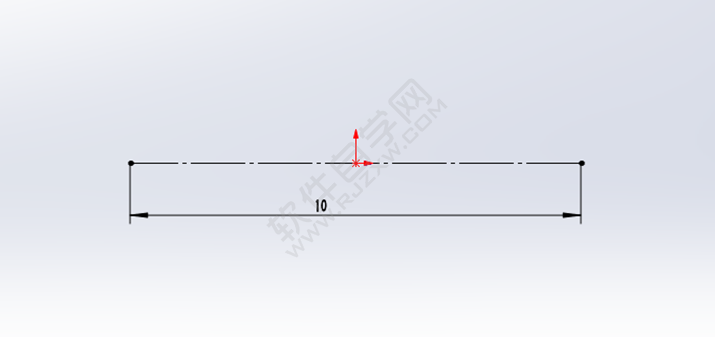

2、打開SolidWorks，新建零件，然后在上視基準面繪制草圖。

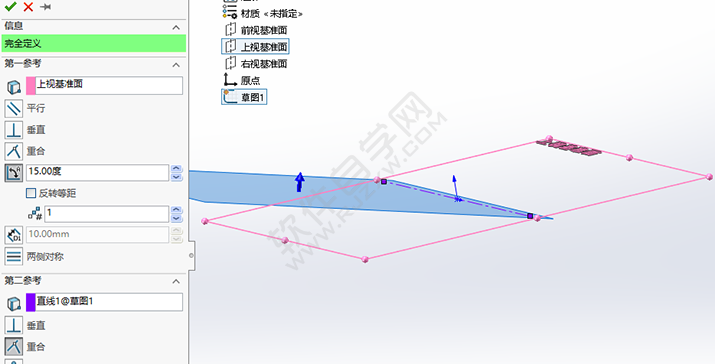

3、特征-新建基準面-夾角15度。

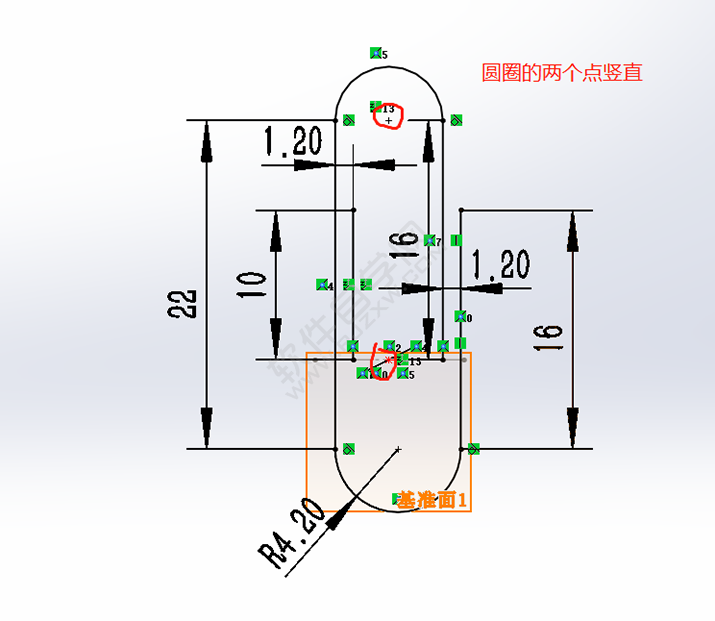

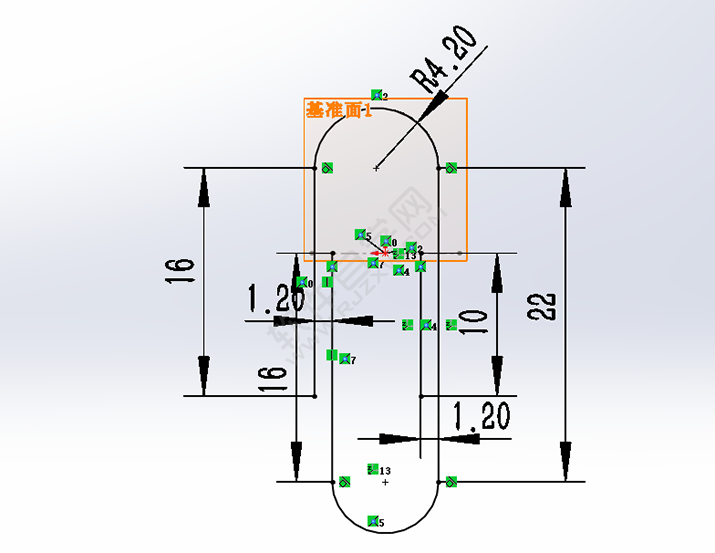

4、重要的一步，選中上視基準面，然后點擊3D草圖，然后進行繪制如下圖所示的草圖：

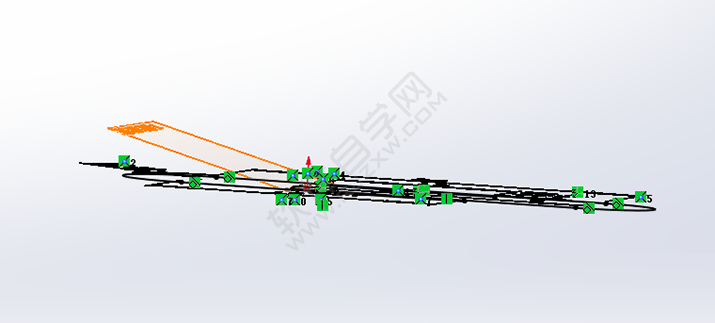

5、效果：（轉一下給大家看一下，上面的草圖整個在上視基準面上繪制的）。

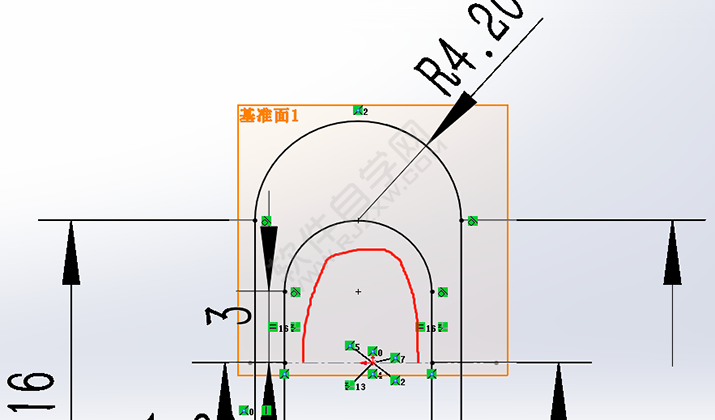

6、重要！點擊第2步當中我們新建的基準面，然后正視于，如下圖所示：

7、繼續繪制草圖（注意現在畫的草圖是在基準面1上的，而不是在上視基準面奧）。

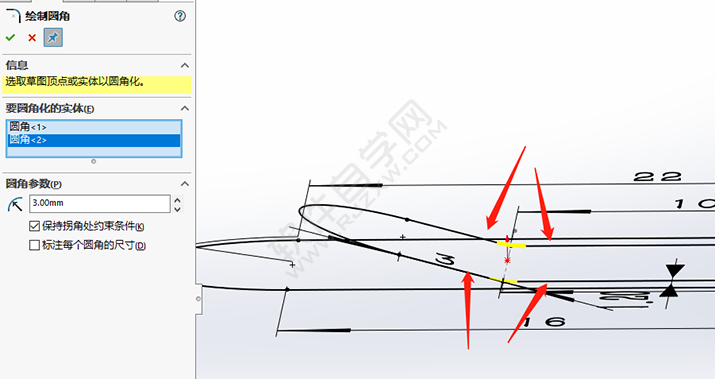

8、點擊圓角命令。

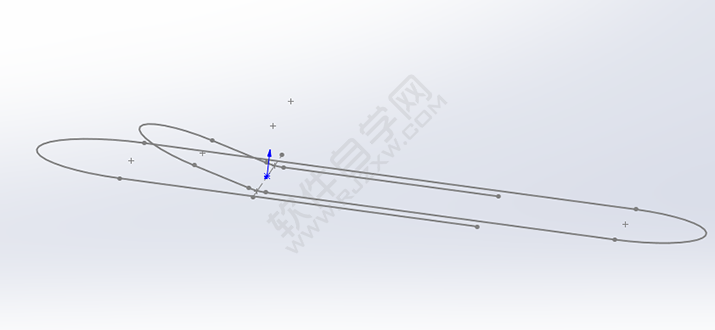

9、3D草圖完成后的效果。

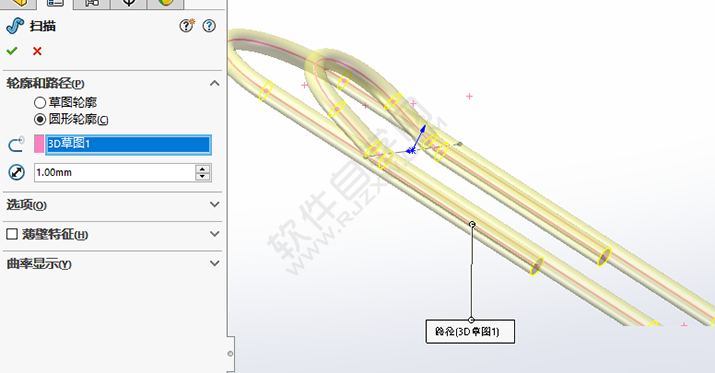

10、特征-掃描-直徑1。

11、完成。

以上就是SolidWorks曲別針零件的做題步驟，希望大家喜歡，請繼續關注好吧啦網。
