solidworks怎么畫加強筋板

下面給大家介紹的是solidworks怎么畫加強筋板的方法，具體操步驟如下：

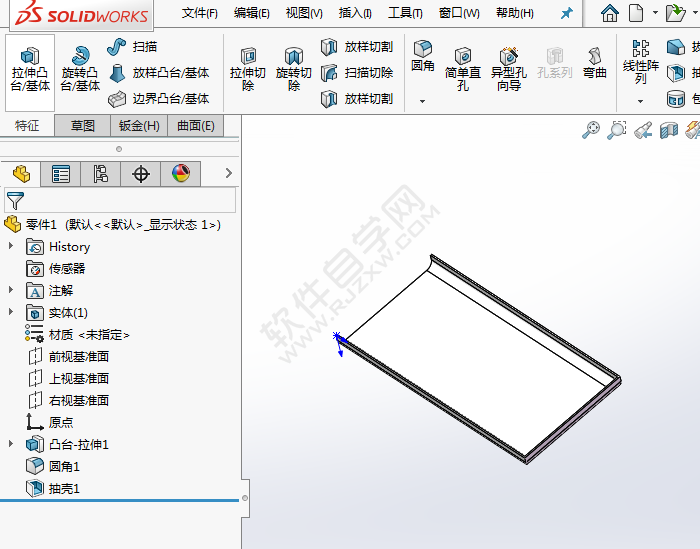

1、打開畫好的零件。效果如下：

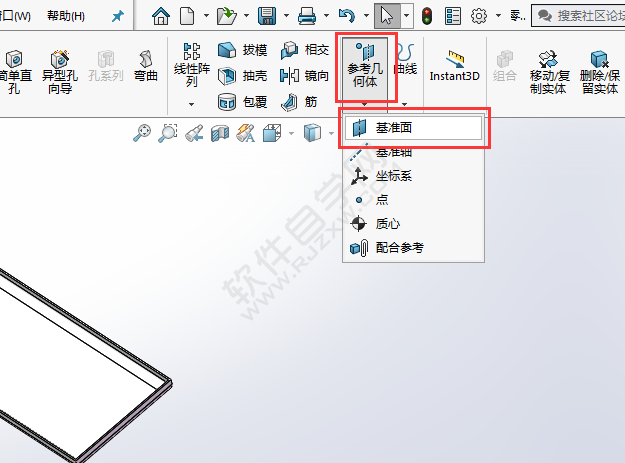

2、點擊參考幾何體。點擊基準面。

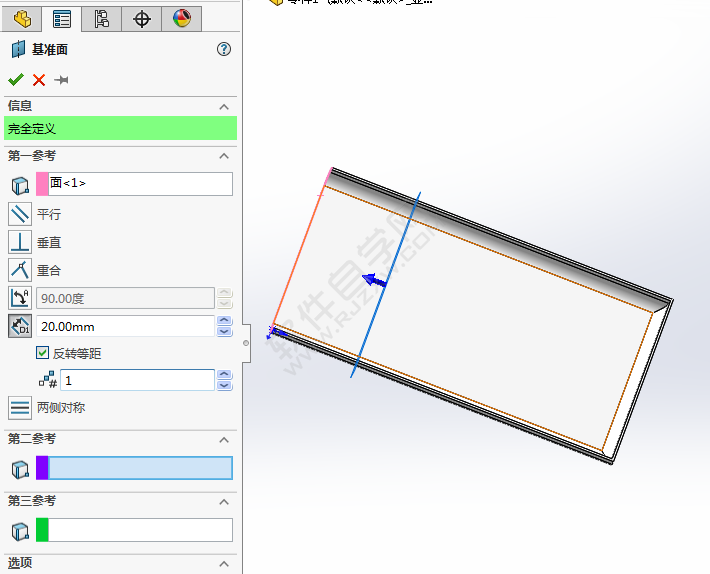

3、選擇前面的平面，設置等距。設置20，點擊確定。

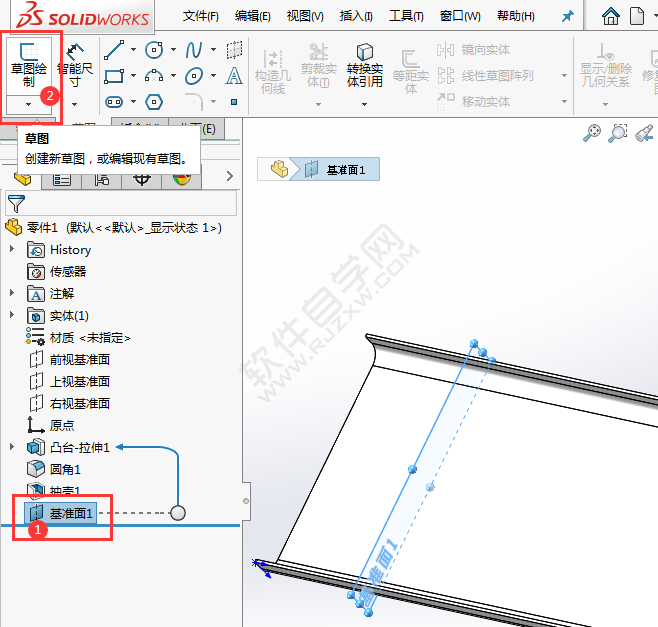

4、選擇新的基準面，點擊草圖繪制。

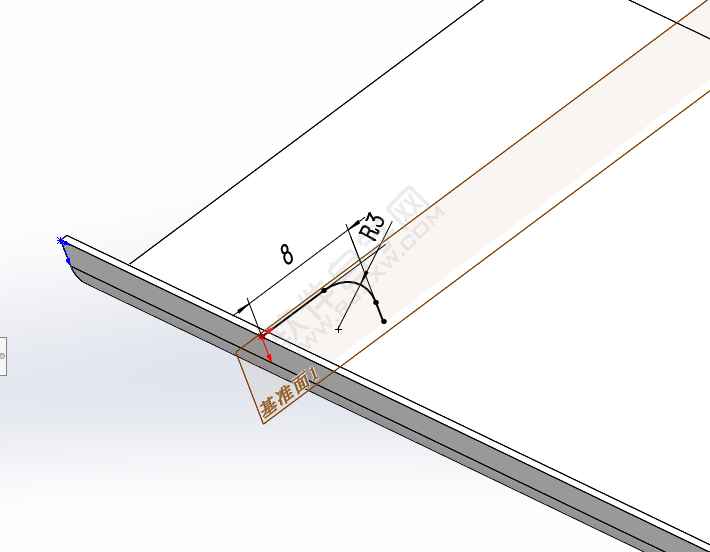

5、繪制下面的草圖出來。

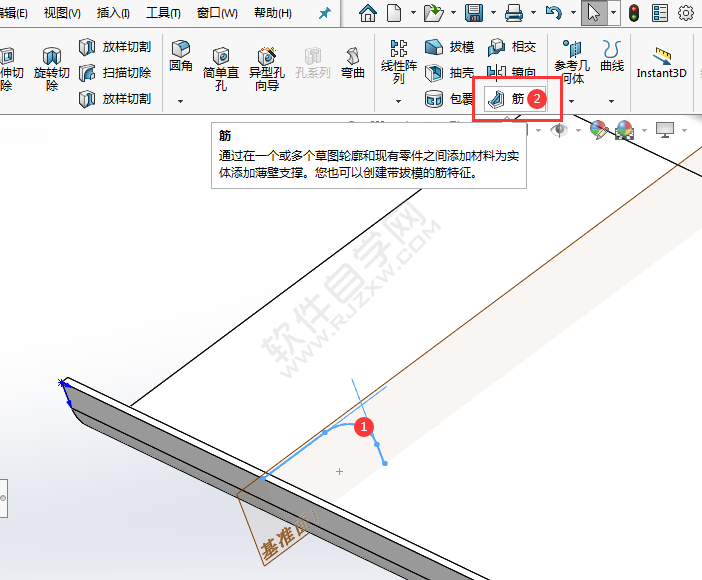

6、然后點擊筋工具。

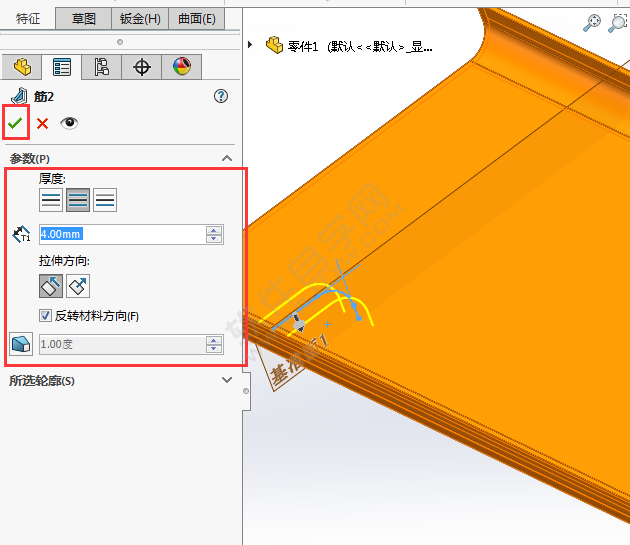

7、然后設置筋的厚板，與方向。

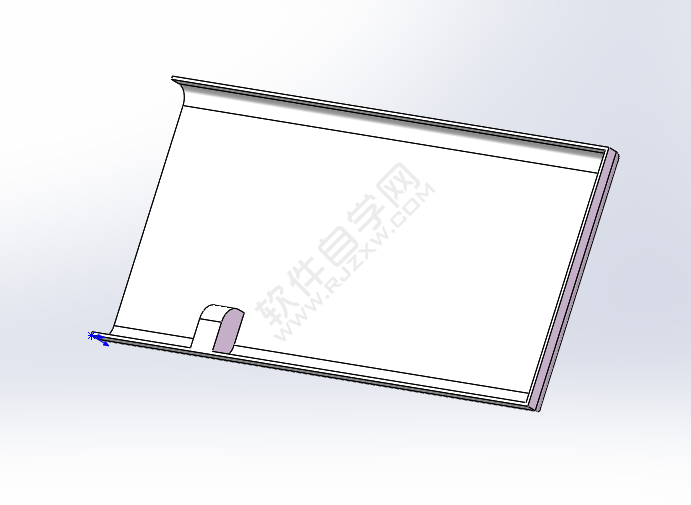

8、這就是solidworks怎么畫加強筋板的方法。

以上就是solidworks怎么畫加強筋板，希望大家喜歡，請繼續關注好吧啦網。
