SolidWorks怎么畫戒指零件圖

下面給大家介紹的是SolidWorks怎么畫戒指零件圖的方法與步驟，具體操作步驟如下：

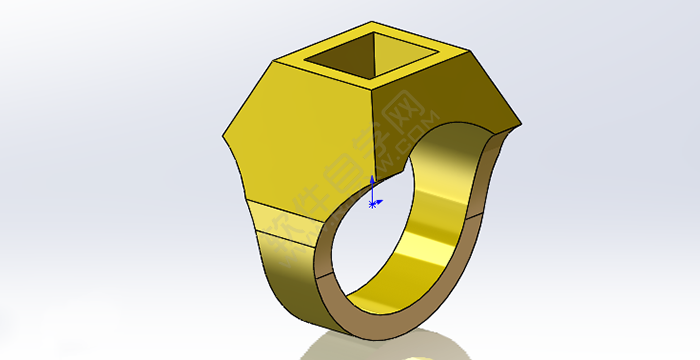

1、效果圖：

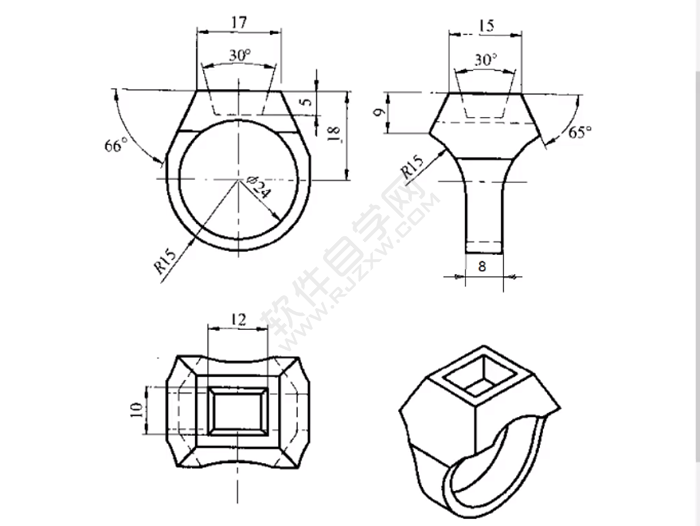

2、尺寸圖：

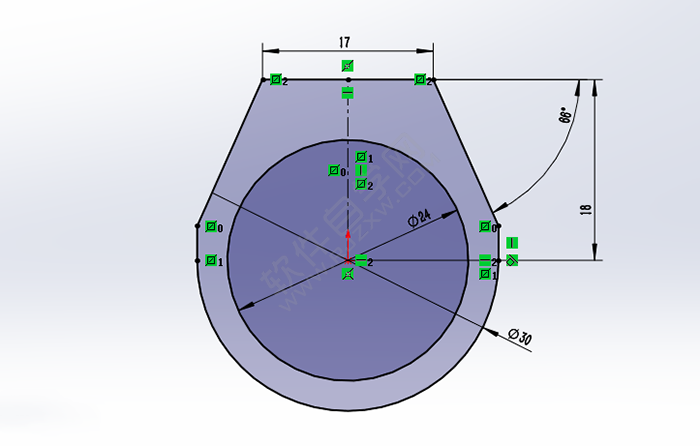

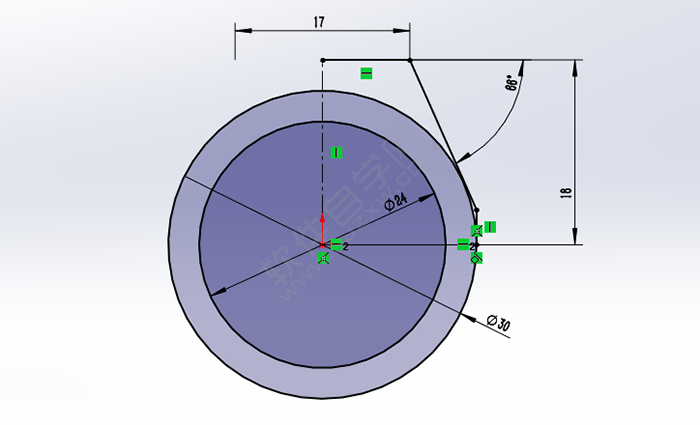

3、打開SolidWorks，新建零件，在前視基準面繪制草圖。

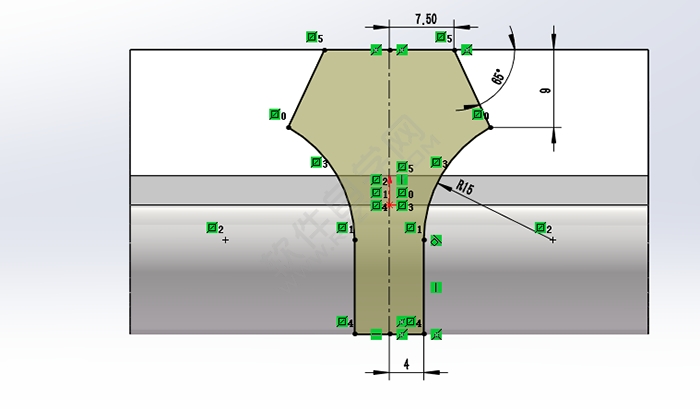

4、鏡像，修剪。

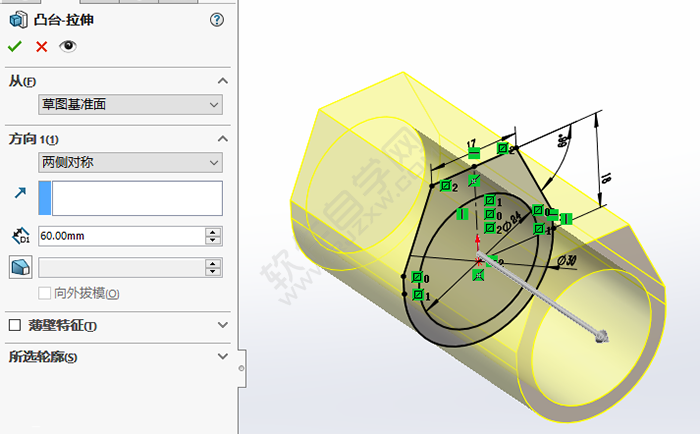

5、特征-拉伸-兩側對稱。

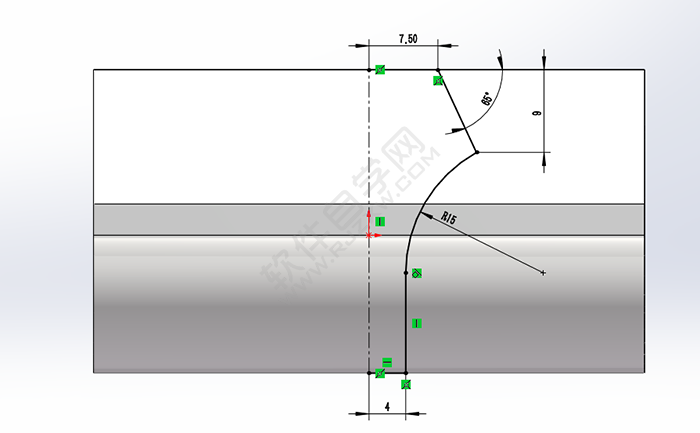

6、右視基準面-草圖繪制。

7、鏡像。

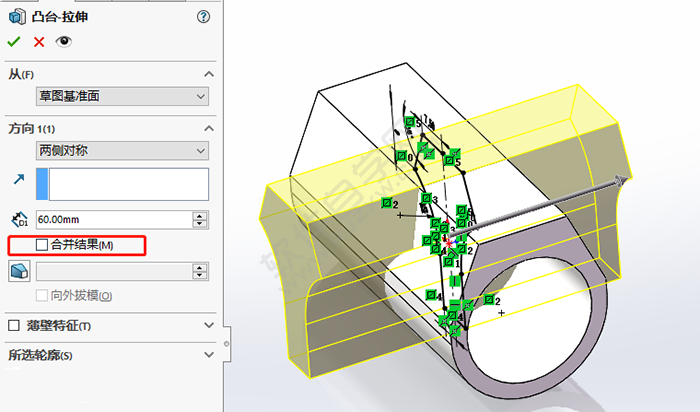

8、特征-拉伸，取消合并結果，（取消之后就變成了兩個實體）。

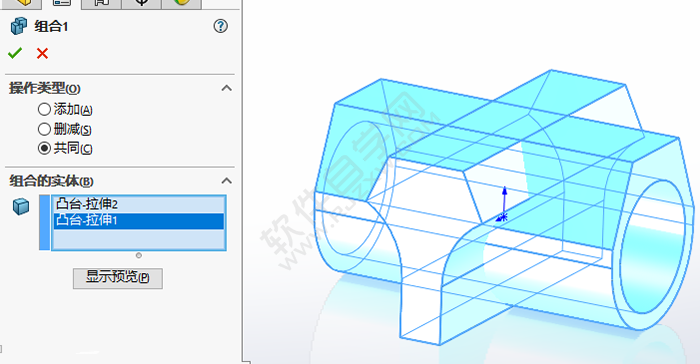

9、插入-特征-組合。

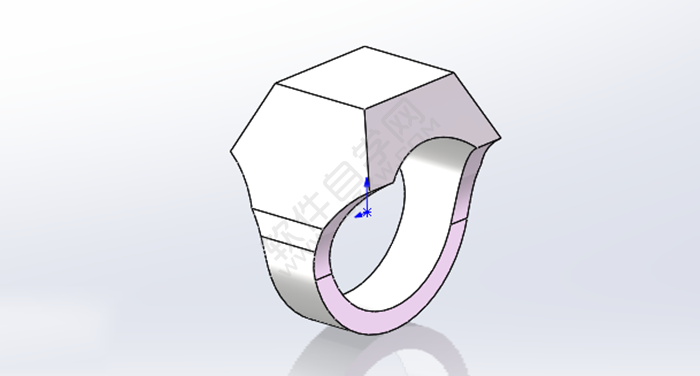

10、類似布爾運算，求出兩個實體共同的部分。

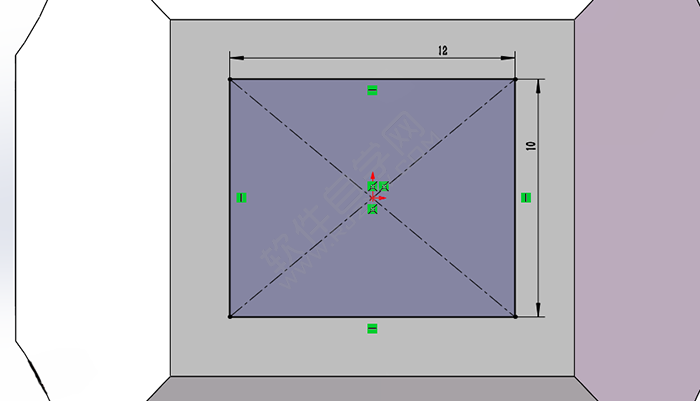

11、頂面-草圖繪制。

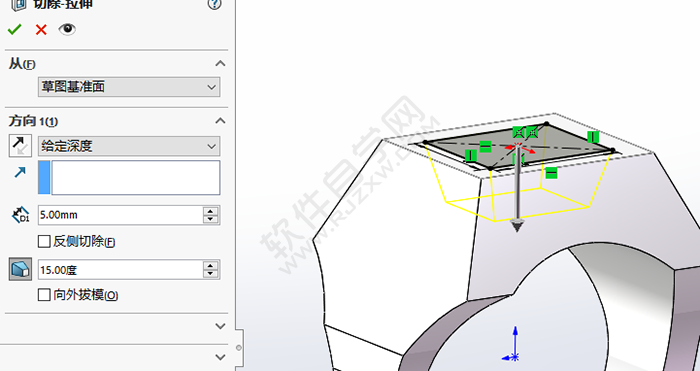

12、特征-拉伸切除-拔模。

13、完成。

以上就是SolidWorks怎么畫戒指零件圖，希望大家喜歡，請繼續關注好吧啦網。
