UG草圖中怎么畫部分橢圓

下面給大家分享的是UG草圖中怎么畫部分橢圓的解決方法，也很簡單，希望能過下面的步驟讓大家學會。

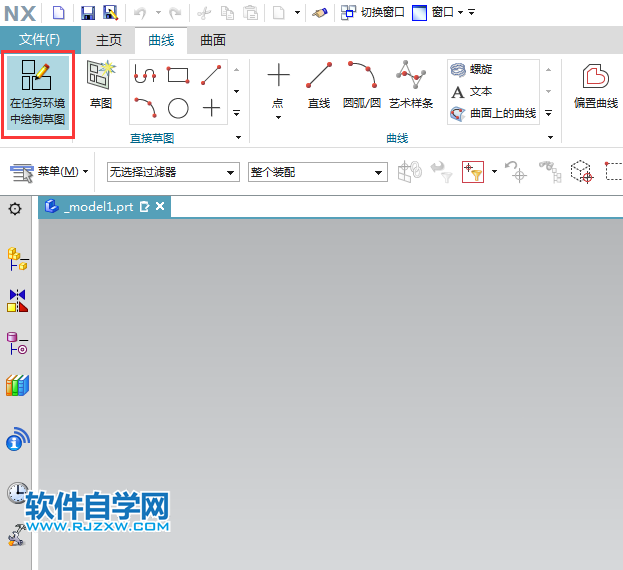

1、打開UG12.0軟件，新建文件。點擊在任務環境中繪制草圖。效果如下：

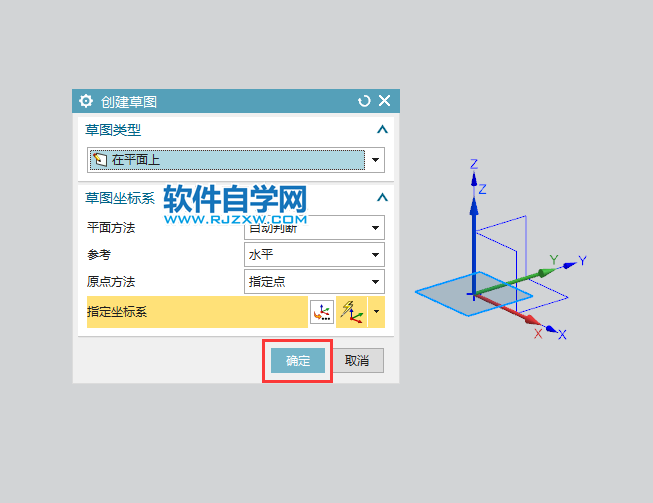

2、同樣的方法，在創建草圖，點擊確定。效果如下：

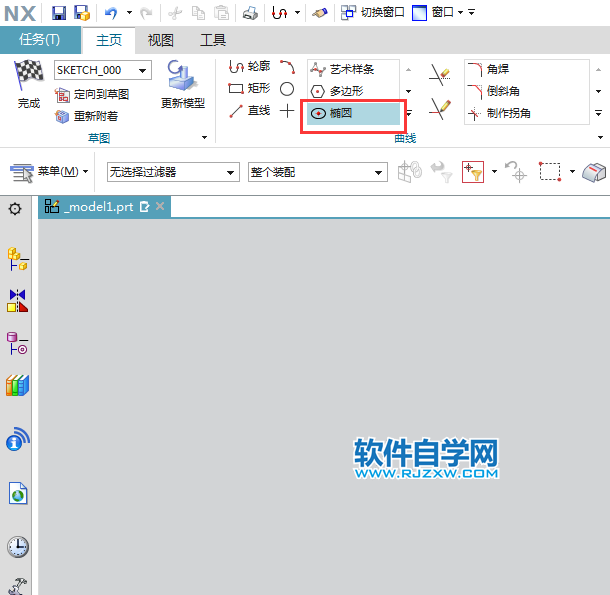

3、然后再點擊橢圓工具，就可以開始繪制了，效果如下。

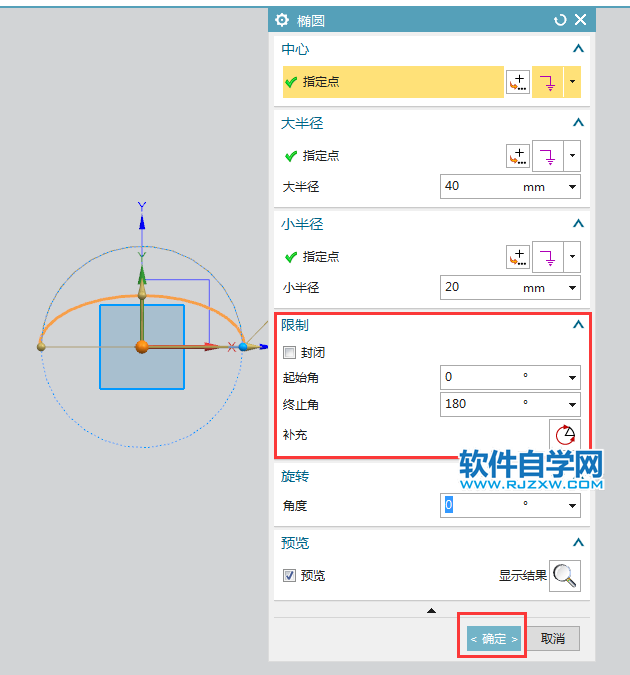

4、半個橢圓的設置方法，主要是在限制的封閉設置，起始角為0，終止角為180.效果如下，要什么樣的角度都可以自已設置。

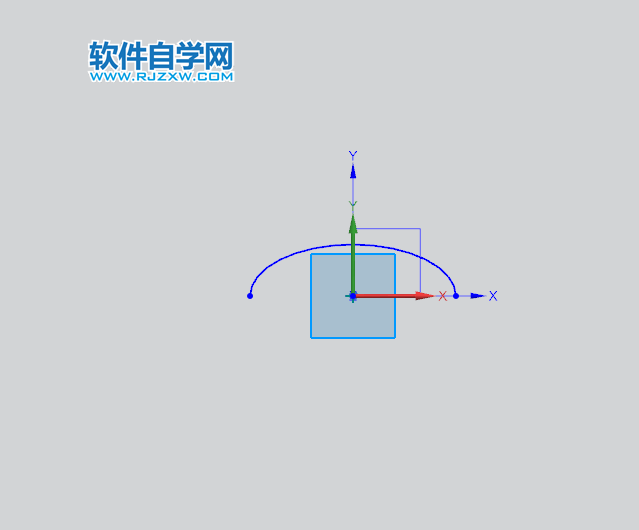

5、這樣半個橢圓就繪制好了，效果如下：
