solidworks實體倒圓角特征的使用方法

怎么運用solidworks倒圓角特征，怎么給零件倒圓角，步驟如下：

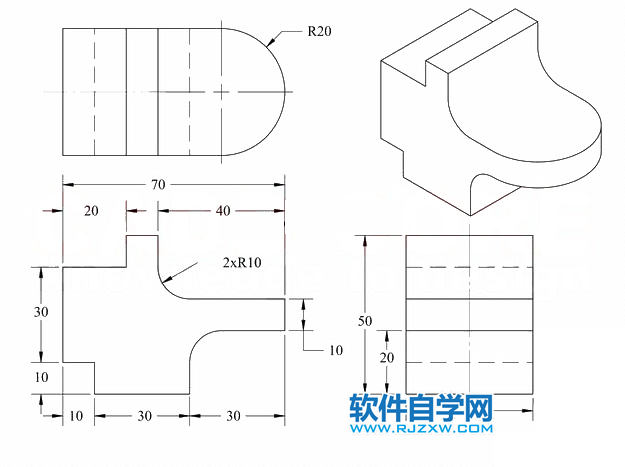

效果尺寸圖：

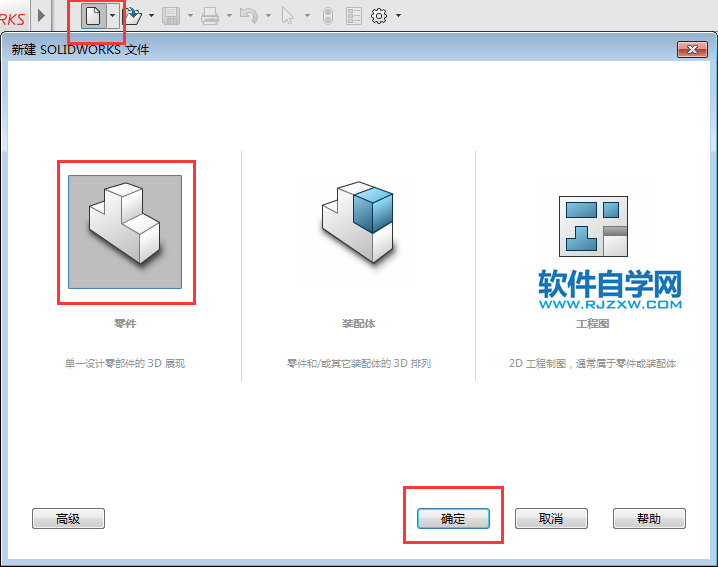

1、打開solidworks軟件，點擊新建文件，點擊零件，點擊確定。效果如下：

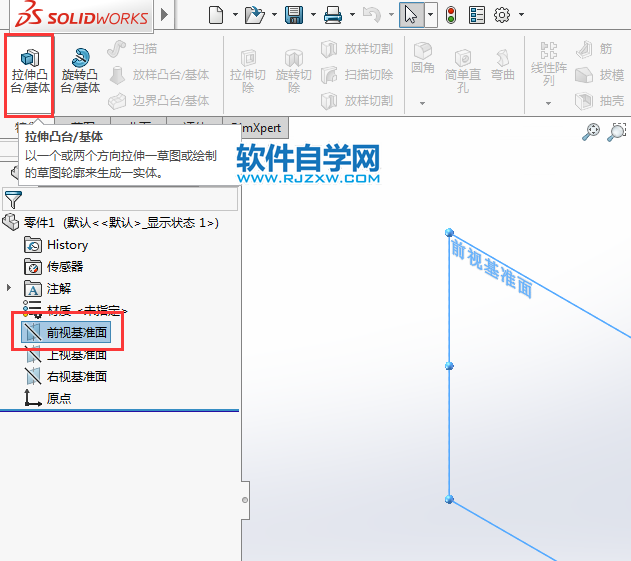

2、點擊前視基準面，點擊拉伸凸臺/基體。效果如下：

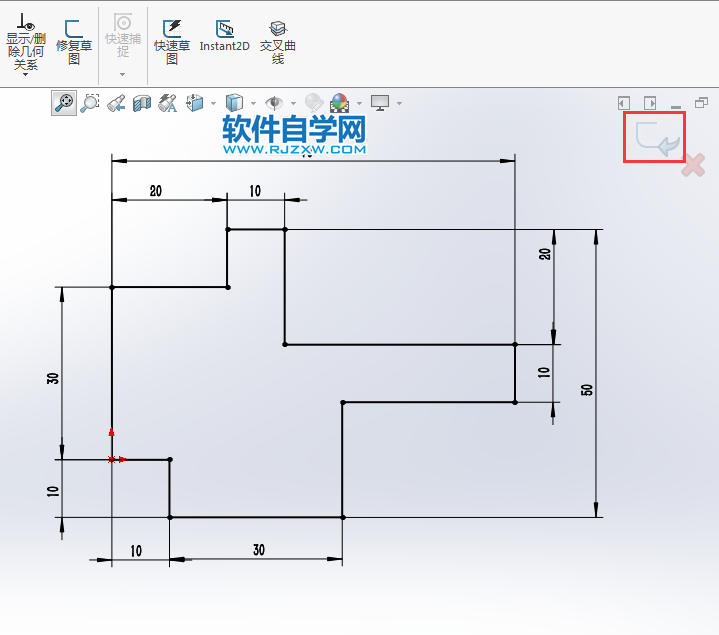

3、繪制下面的草圖出來，繪制好后，標注尺寸，退出草圖。

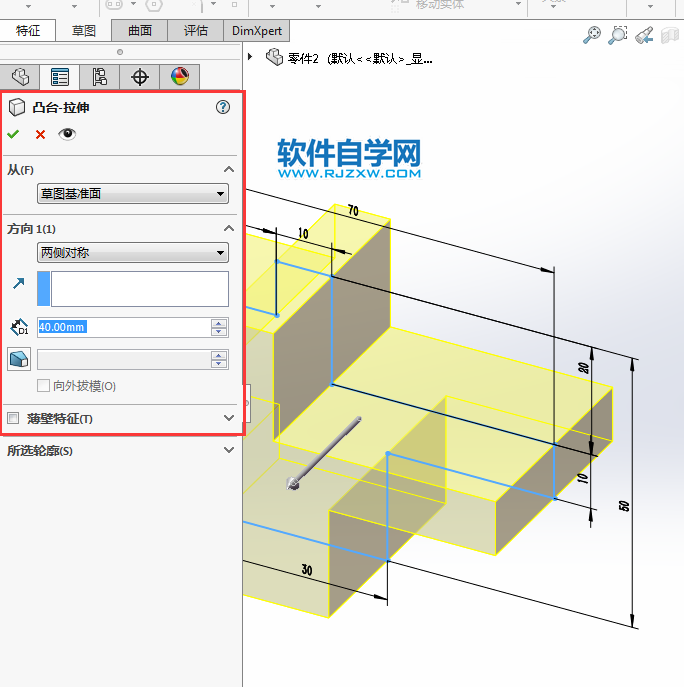

4、設置凸臺拉伸參數。兩側對稱為40.

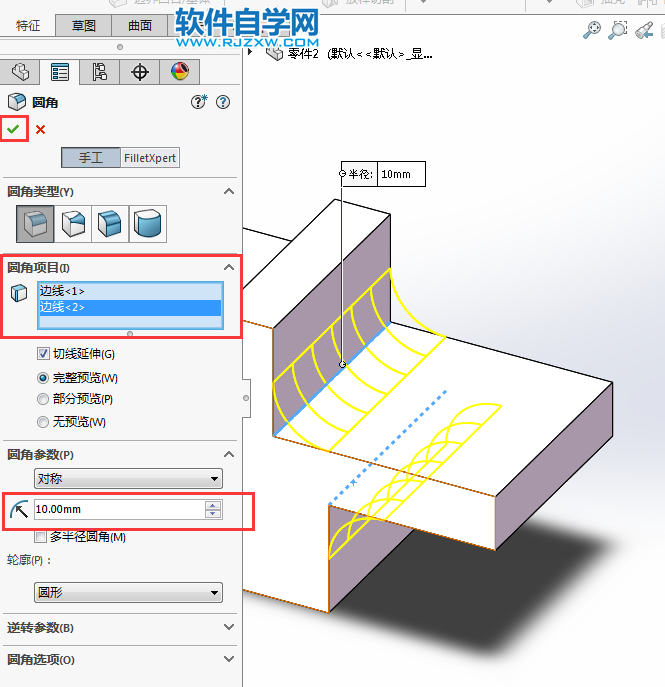

5、點擊圓角工具，選擇要倒圓角的邊，設置半徑為10。

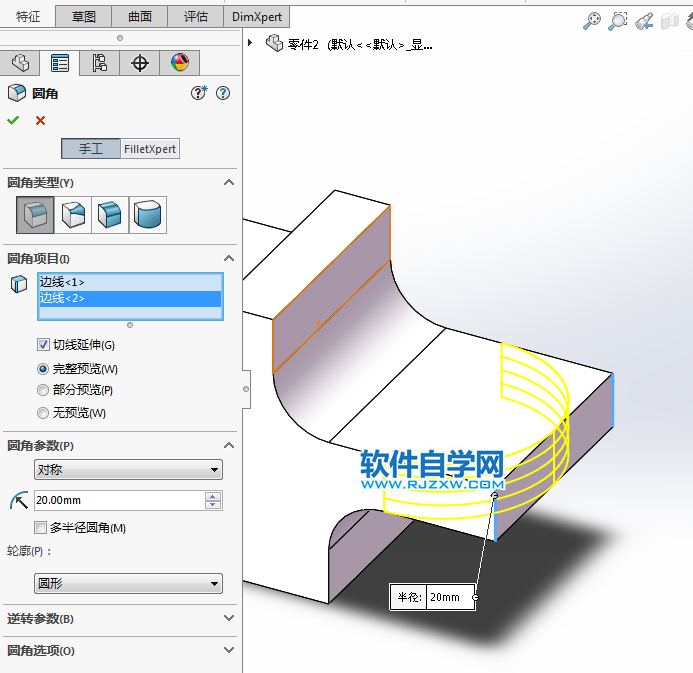

6、再一次倒圓角，設置圓角半徑為20mm。效果如下：

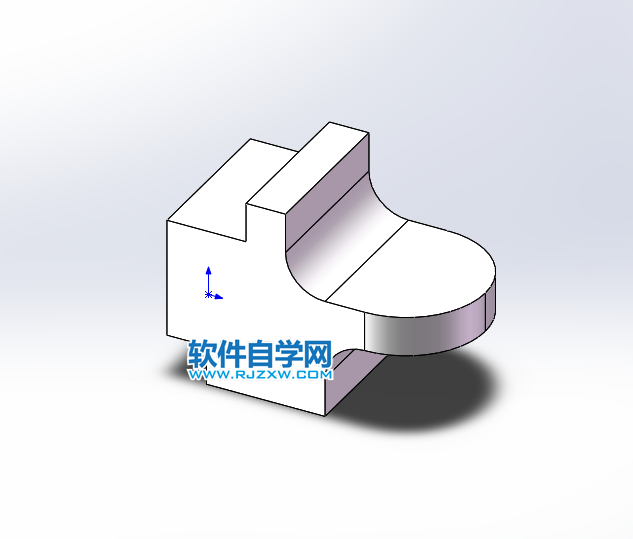

7、這樣倒圓角就處理好了。效果如下：
