UG兩個共軸的圓弧繪制圓維

怎么把兩個草圖圓生成圓維出來，下面給大家分享的是UG兩個共軸的圓弧繪制圓維的方法，喜歡的能幫助到大家。

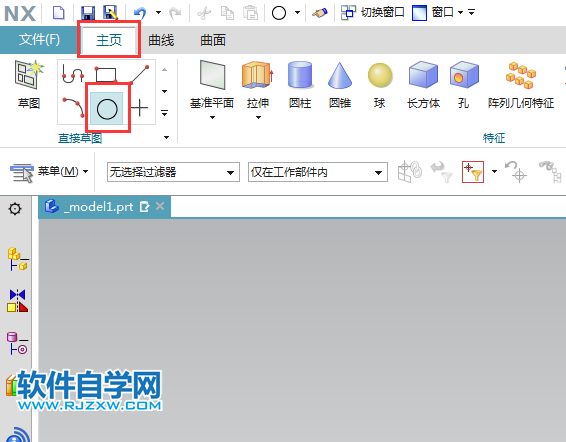

1、打開UGNX12.0軟件，點擊主頁的圓形工具。

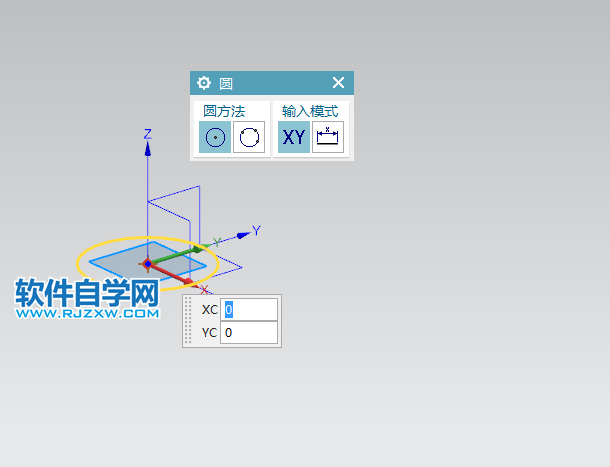

2、在XY面，繪制一個圓形出來，效果如下：

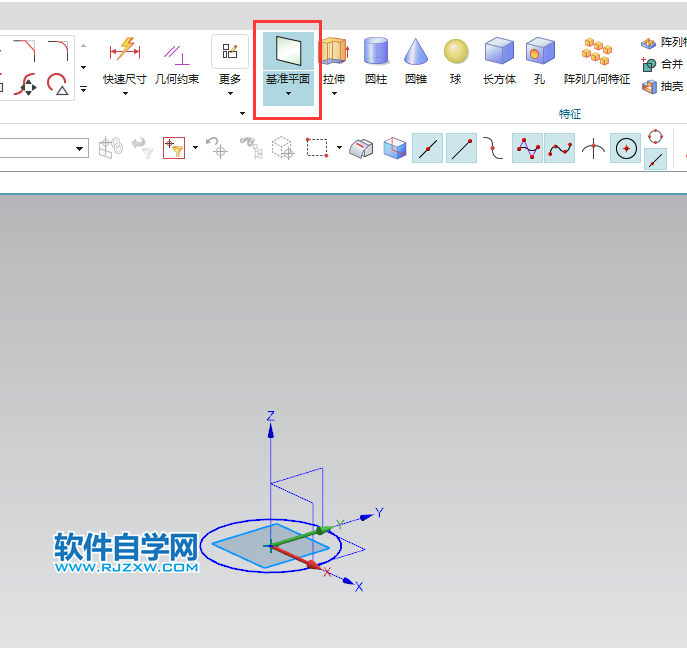

3、然后點擊基準平面。效果如下：

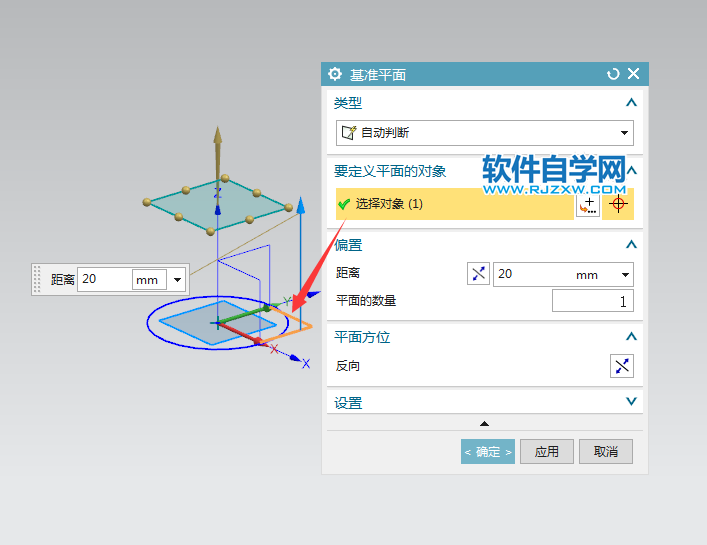

4、然后以XY的基準面，創建一個新的基準面。

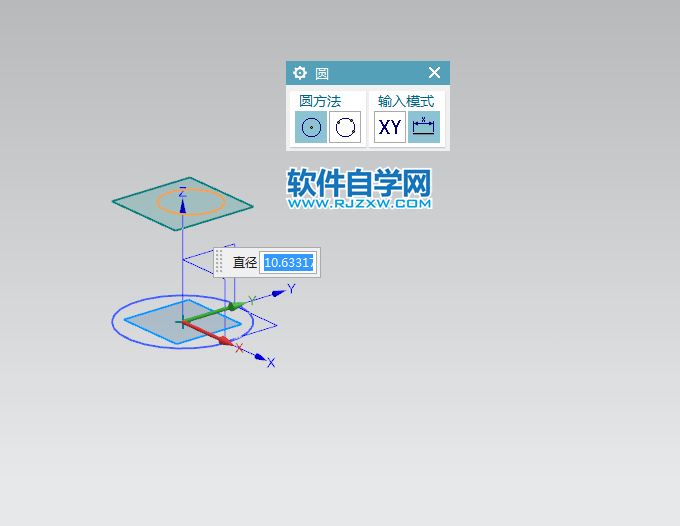

5、然后在新的基準面，繪制一個圓形出來，效果如下：

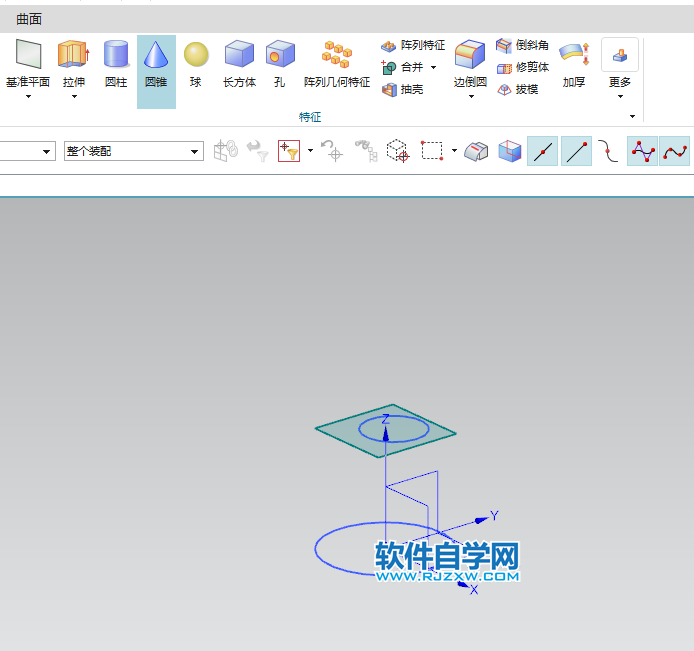

6、然后點擊圓維工具，效果如下：

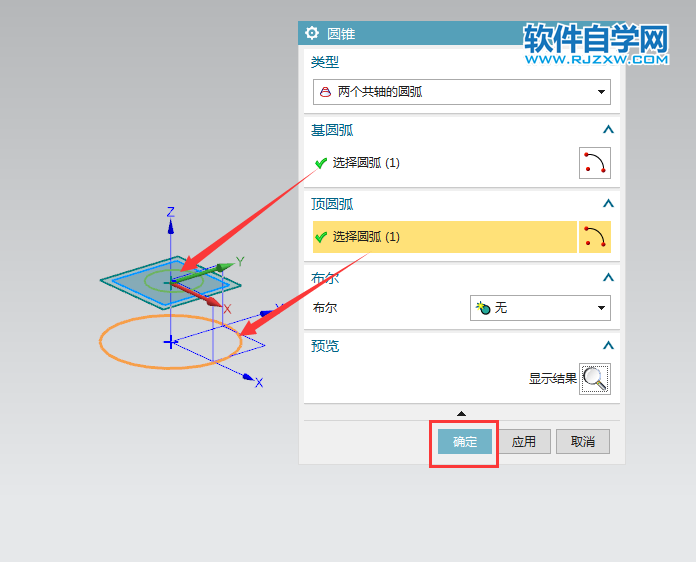

7、基圓弧選擇小圓出來，頂圓弧選擇下面的面。效果如下：

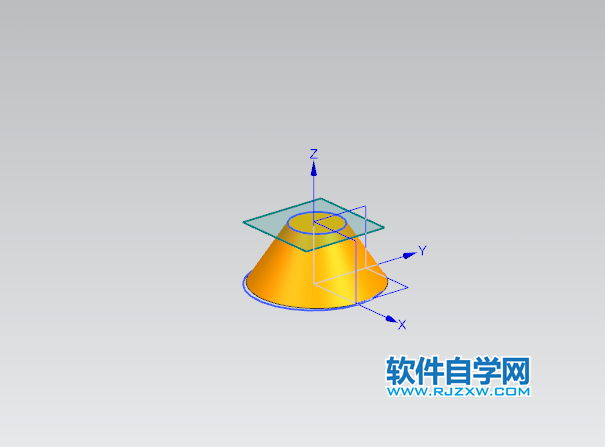

8、這樣兩個草圖圓就可以創建圓維了。
