cad構造線的偏移怎么用

下面給大家介紹的是cad構造線的偏移怎么用，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD教程。

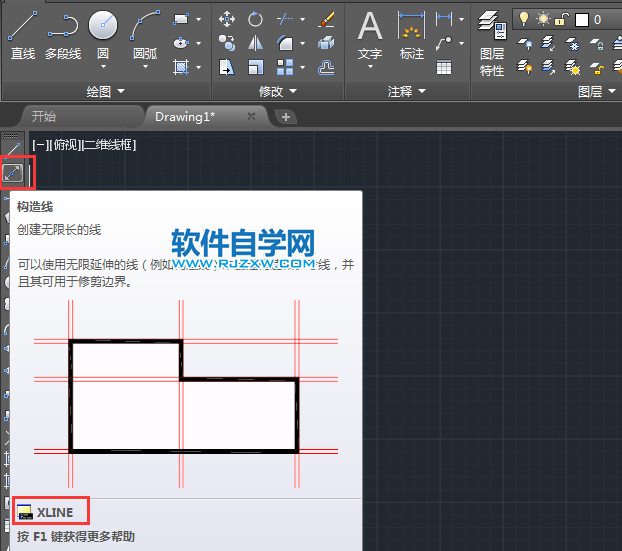

1、打開cad軟件，選繪制二條直線出來。再點擊構造線。效果如下：

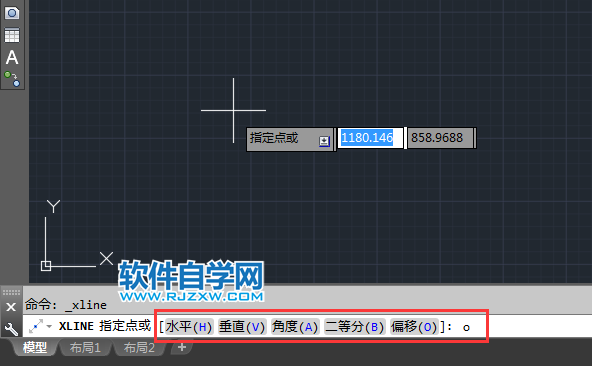

2、進入XLINE命令后，點擊偏移（o）或是輸入O空格。

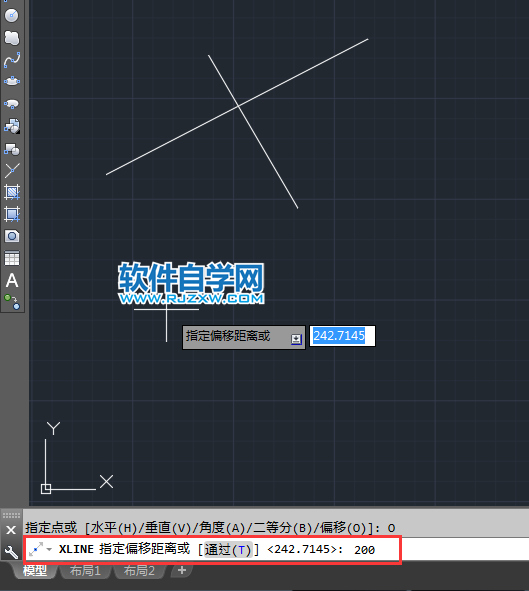

3、然后輸入要偏移的距離，比例200空格。

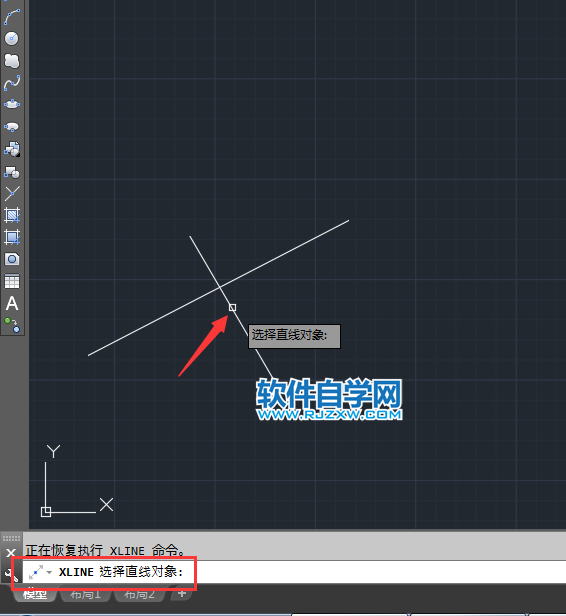

4、選擇直線對象，就是選要偏移的參照直線。效果如下：

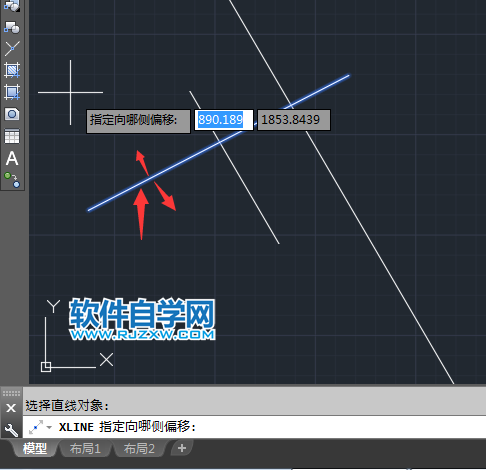

5、然后指定向哪側偏移。直線有兩側，看你情況而定。

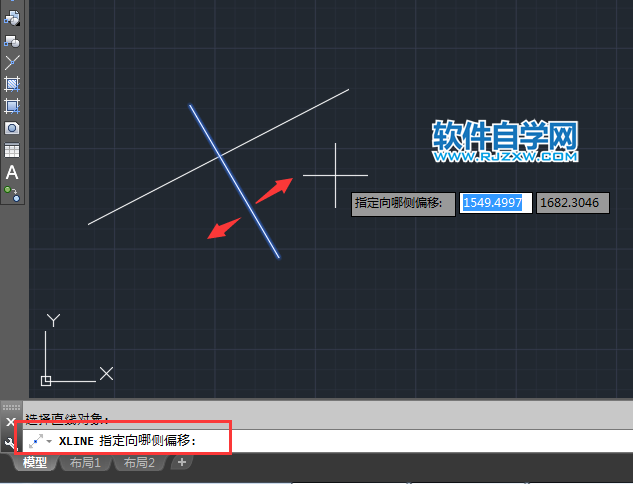

6、設置好后，同樣的方法可以選另一條哦。也可以再一些偏移哦。

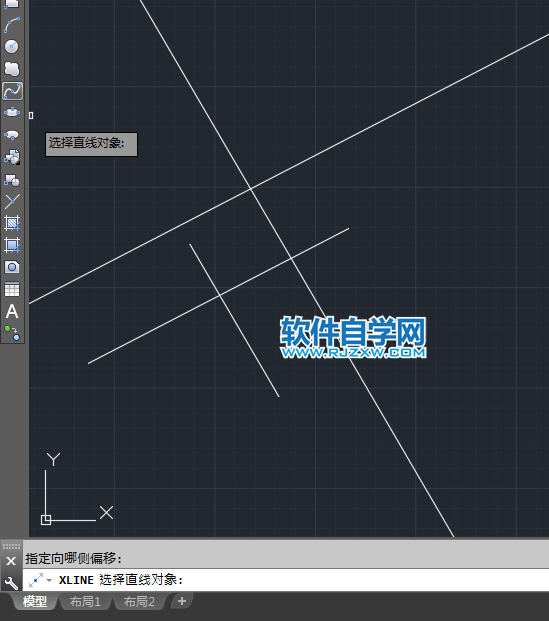

7、最后效果如下：
