CAD怎么拉伸并集創建實體

下面給大家介紹的是CAD怎么拉伸并集創建實體的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD教程。

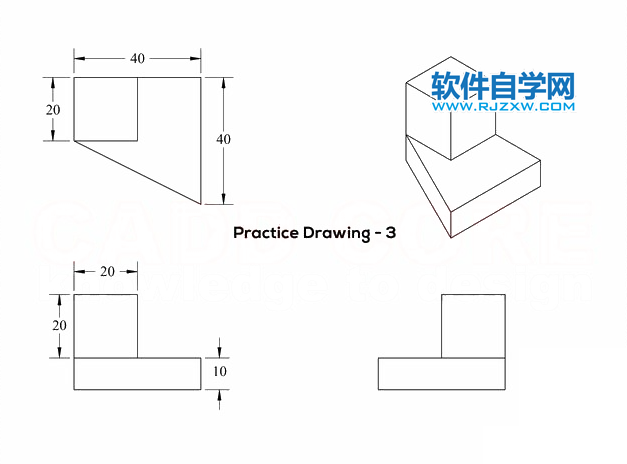

1、效果圖：

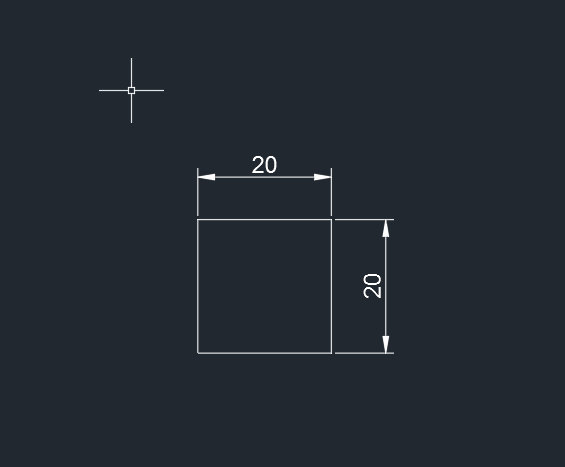

2、打開CAD2018軟件，在俯視圖中繪制一個矩形出來，效果如下：

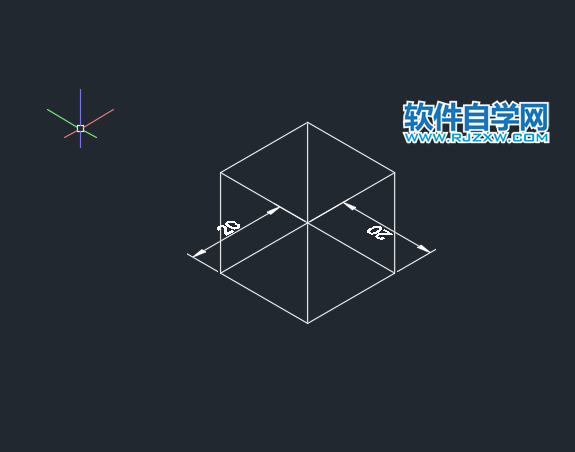

3、然后使用EXT命令拉伸高度為20mm，效果如下：

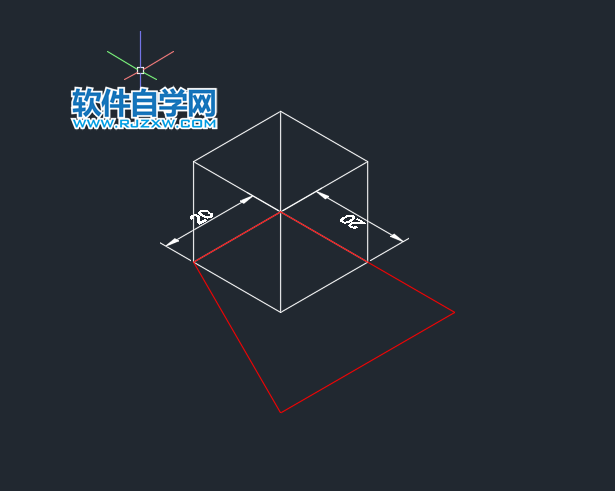

4、同樣的方法，再繪制下面的紅色的形狀出來，效果如下：

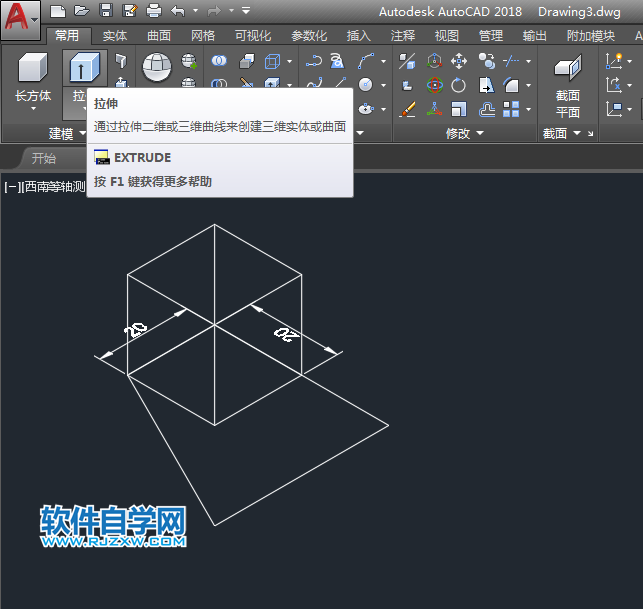

5、然后用REG命令后，選擇拉伸工具，進行拉伸設置。效果如下：

6、然后拉伸設置10mm，效果如下：

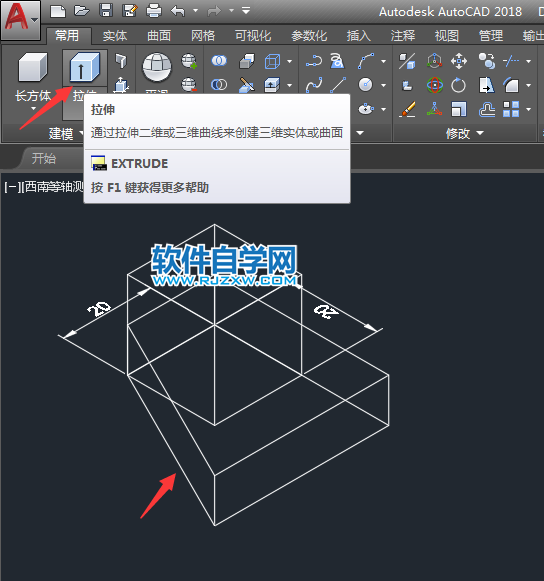

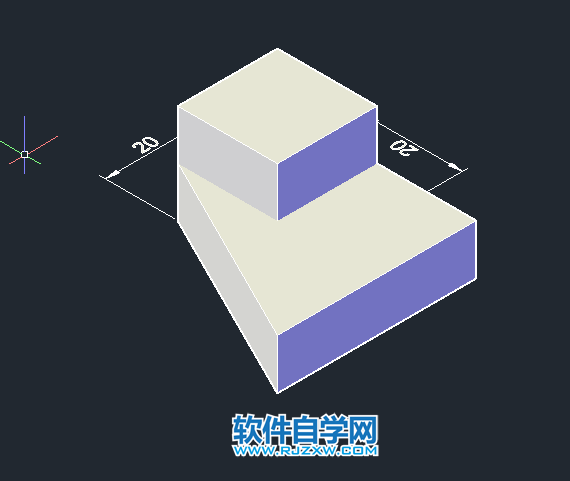

7、這樣都拉伸設置，再使用并集出來，效果如下：

以上就是CAD怎么拉伸并集創建實體，希望大家喜歡，請繼續關注好吧啦網。
