solidworks怎么使用轉折鈑金

solidworks怎么使用轉折鈑金,很簡單的做法，只要畫出從那里折的線，以線為準用轉折工具，一下就可以完成，具體步驟詳細如下：

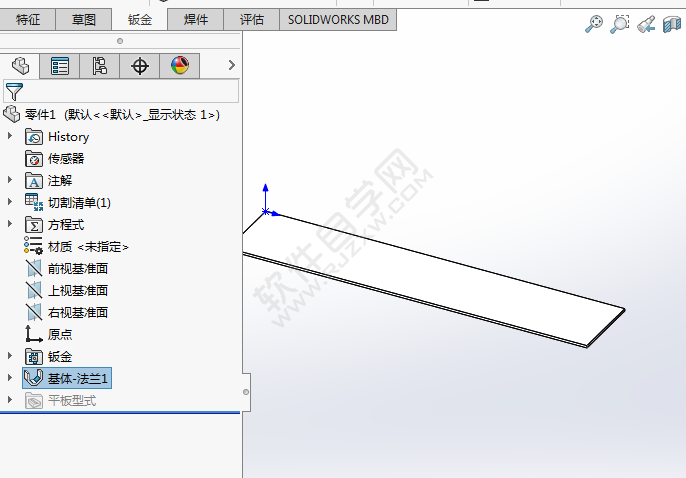

1、在solidworks中先創建一個基體法蘭。長150mm，寬30mm的鈑金件。

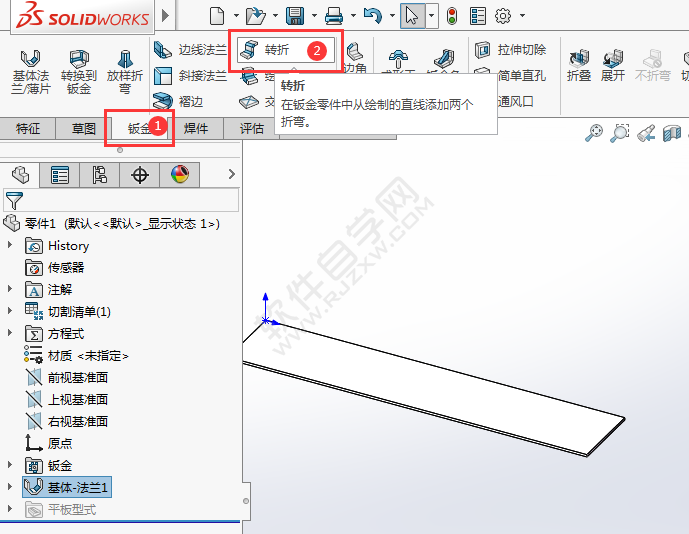

2、然后點擊鈑金菜單，點擊轉折。效果如下：

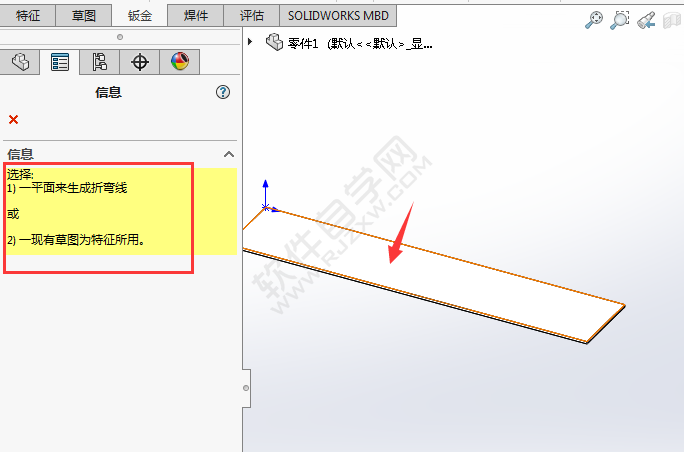

3、選擇平面生成折彎線，沒有就選擇鈑金的面。

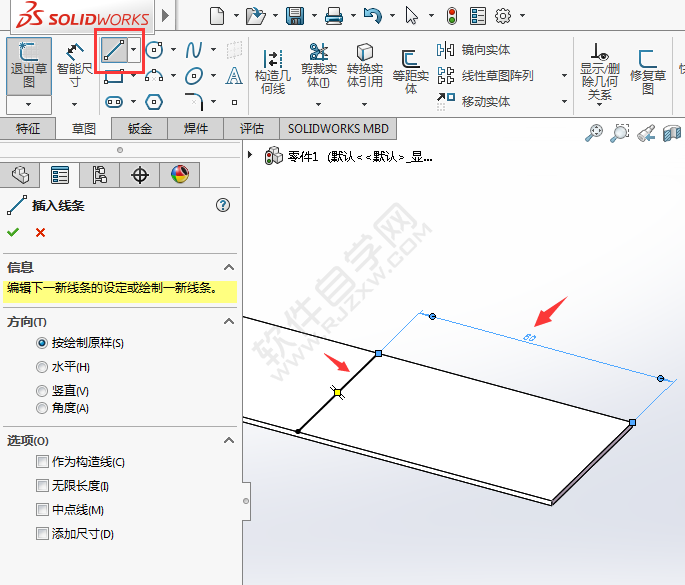

4、進行平面草圖繪制直線，位置從邊開始距離為50mm，繪制好了，退出草圖。

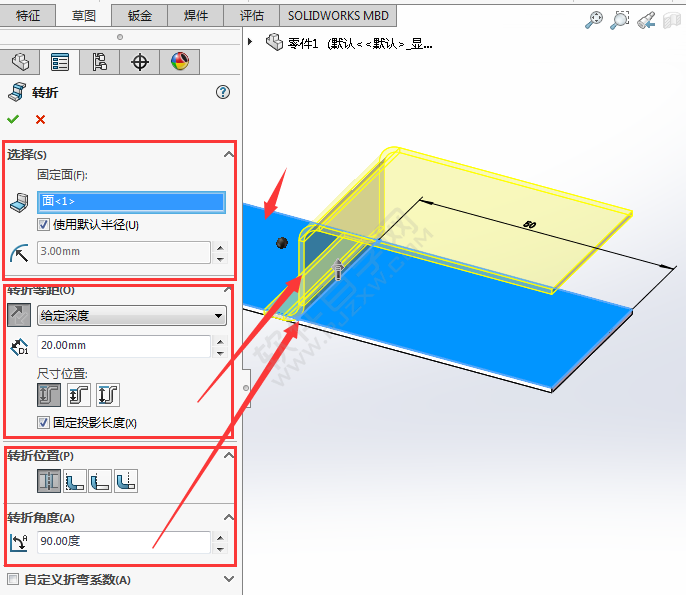

5、然后進入轉折設置，選擇固定面，就可以折彎了。折彎的深度與尺寸都有轉折等距這里設置。

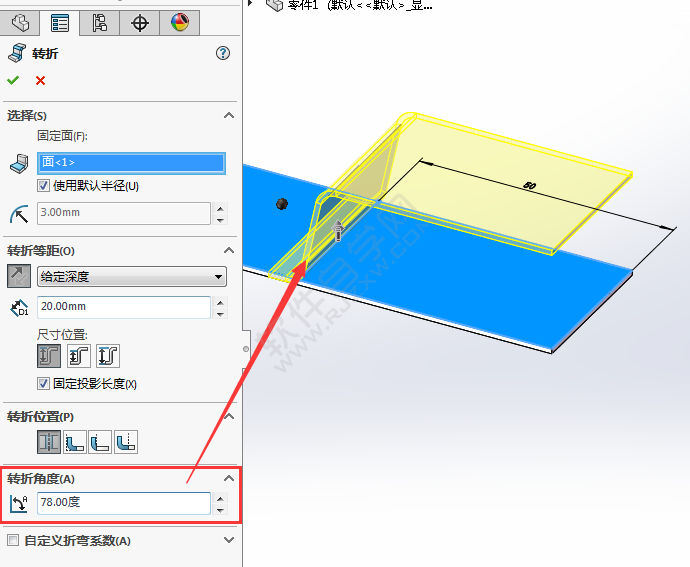

6、角度也是可以設置的，在折彎角度這里設置就好了。

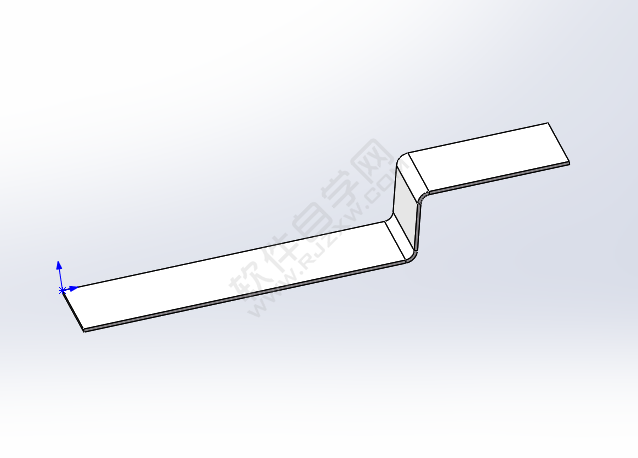

7、設置好后，點擊確定完成就好了。
