solidworks繪制透明收納盒

下面給大家介紹的是solidworks繪制透明收納盒的方法，具體步驟操作如下：

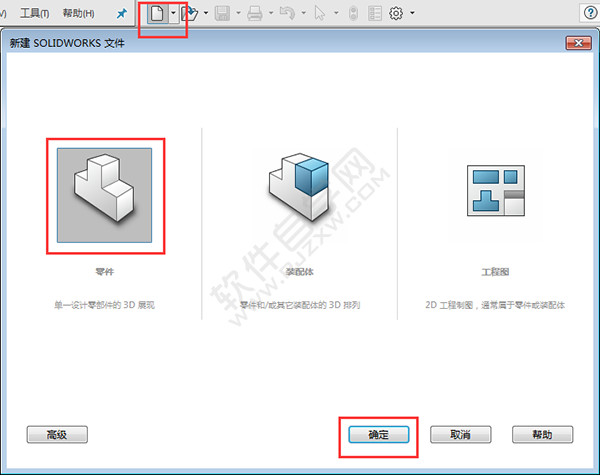

1、打開solidworks2016軟件，點擊新建，選擇零件，點擊確定。

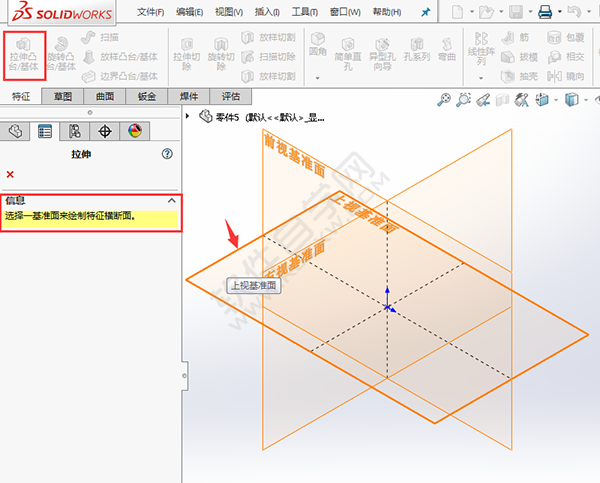

2、點擊拉伸凸臺，選擇上視基準面。

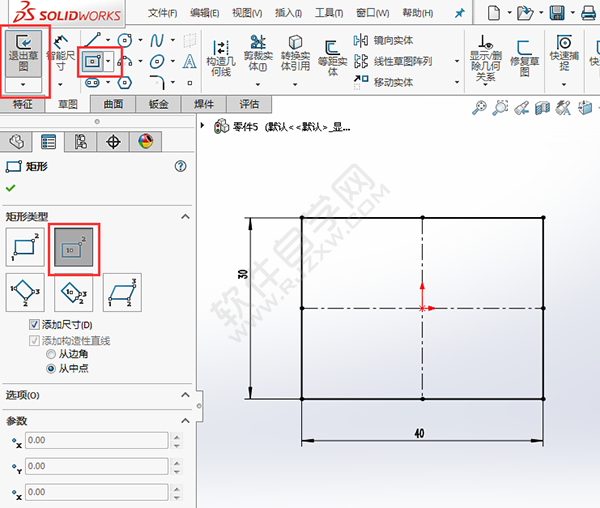

3、點擊中心矩形工具，捕捉坐標，繪制一個40x30mm矩形出來，退出草圖。

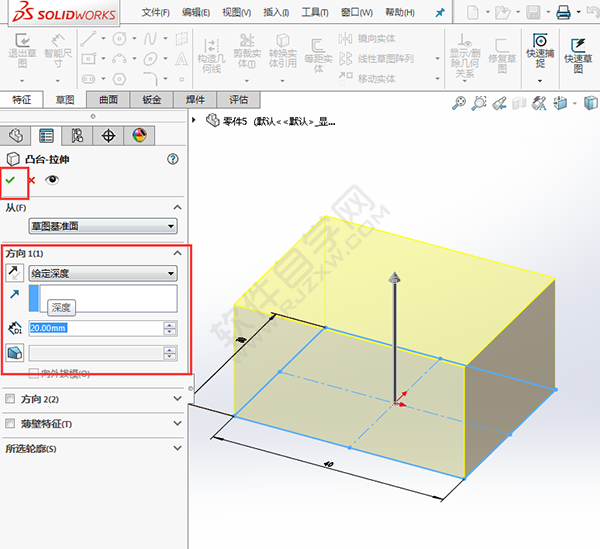

4、設置凸臺拉伸參數為20mm，點擊確定。

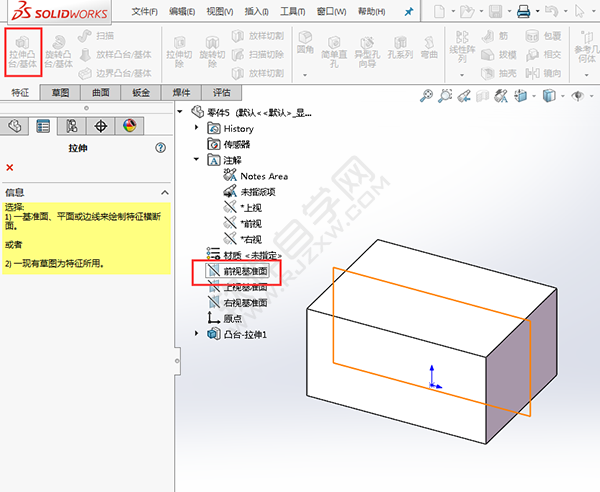

5、然后點擊拉伸凸臺，選擇前視基準面。效果如下：

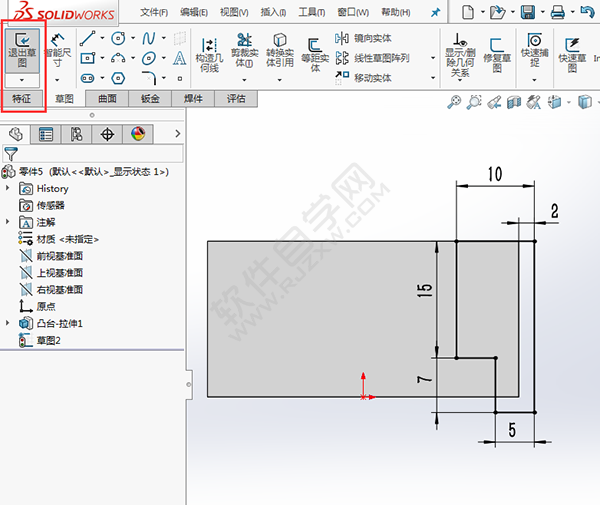

6、然后繪制下面的草圖出來，退出草圖。

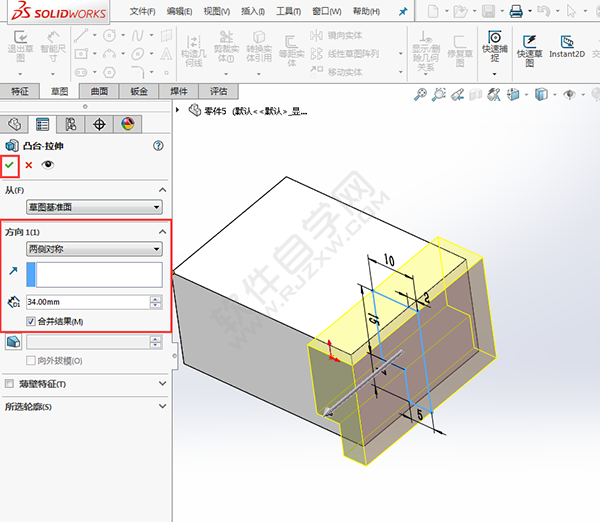

7、設置拉伸凸臺，兩側對稱，參數為34mm。點擊確定。

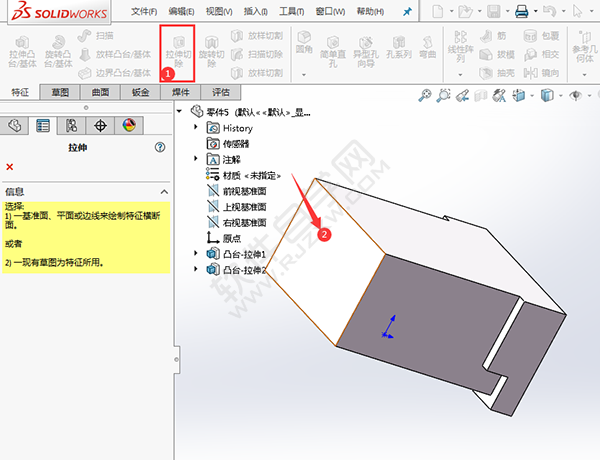

8、點擊拉伸切伸，選擇實體表。

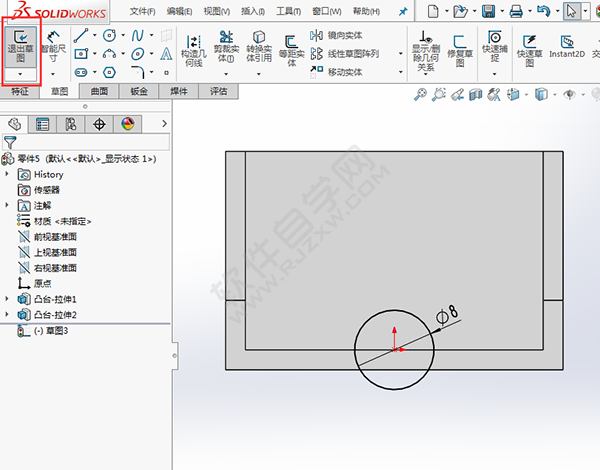

9、使用圓工具，繪制一個直徑為8mm的圓出來，效果如下：

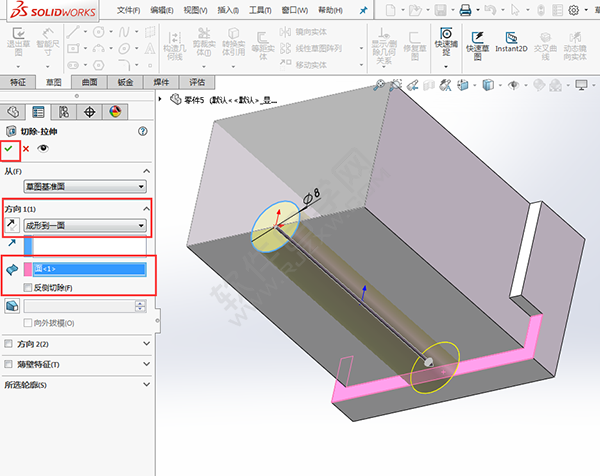

10、切除拉伸設置，成形到一面，選擇后面的面，效果如下：

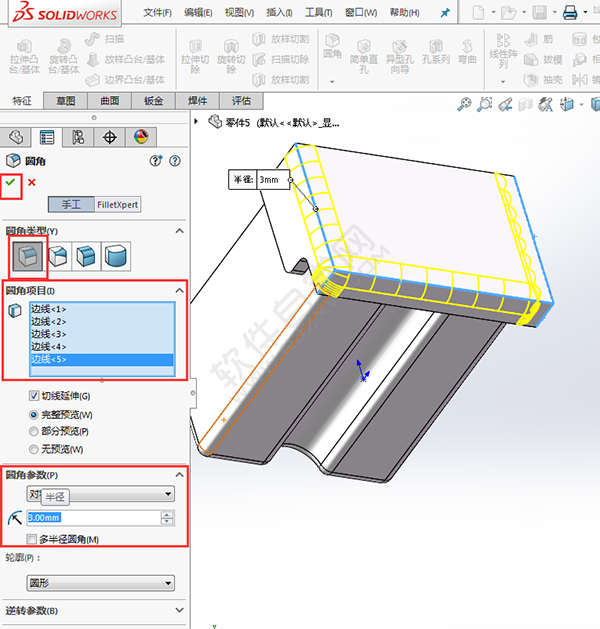

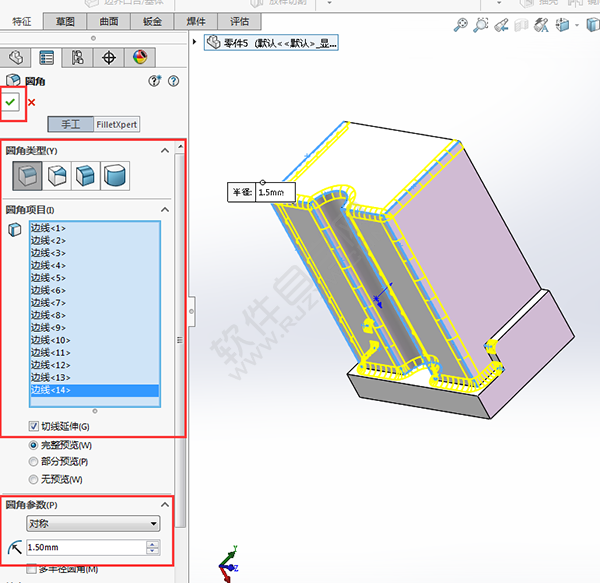

11、使用倒圓角工具，圓角參數為1.5mm，選擇倒圓的邊。效果如下：

12、設置倒角參數為3mm，選擇邊，效果如下：

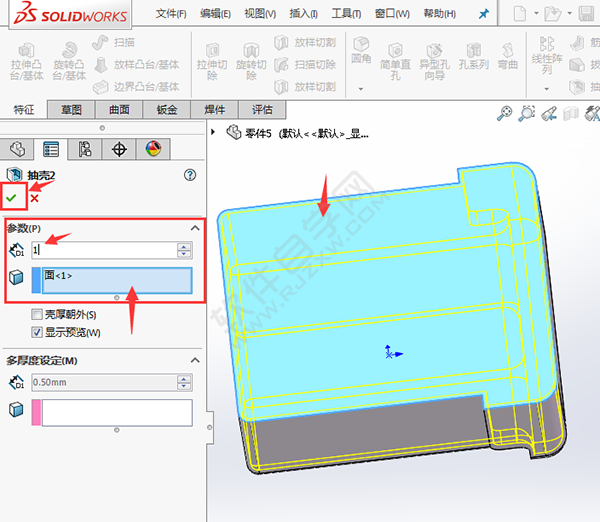

13、點擊抽殼工具，選擇要刪除的面，設置厚度為1。點擊確定。

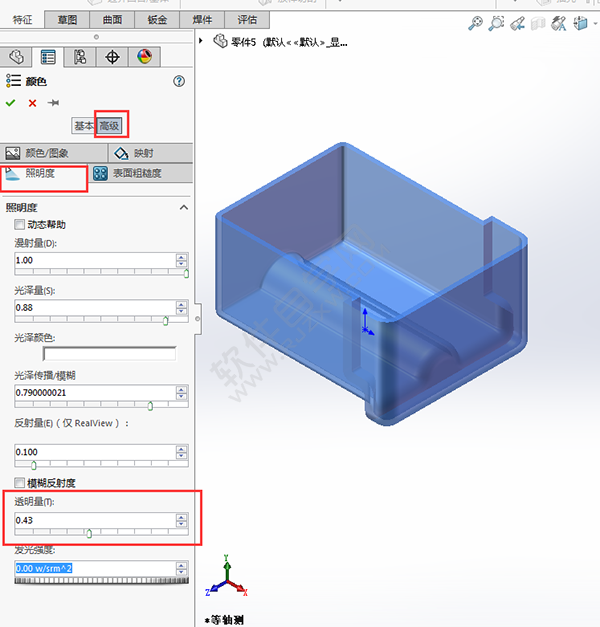

14、設置外形顏色，高級中設置透明度。

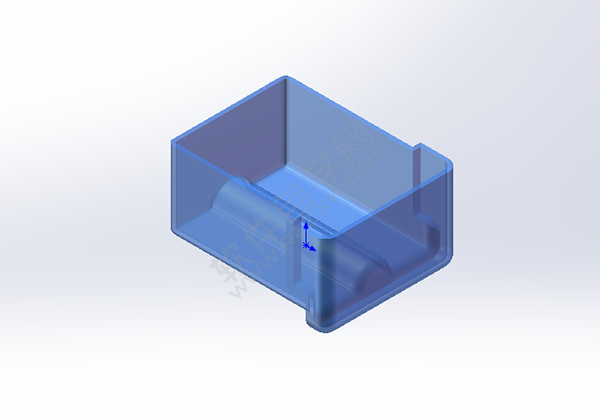

15、透明收納盒就制作出來，效果如下：
