CAD用圓形工具畫圖練習

下面給大家介紹的是CAD用圓形工具畫圖練習的方法，使用圓、直線、偏移工具來完成。具體繪制的方法如下：

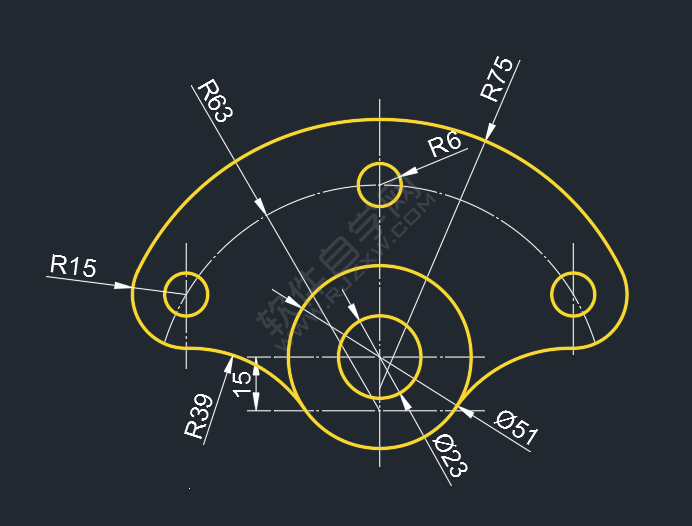

效果圖：

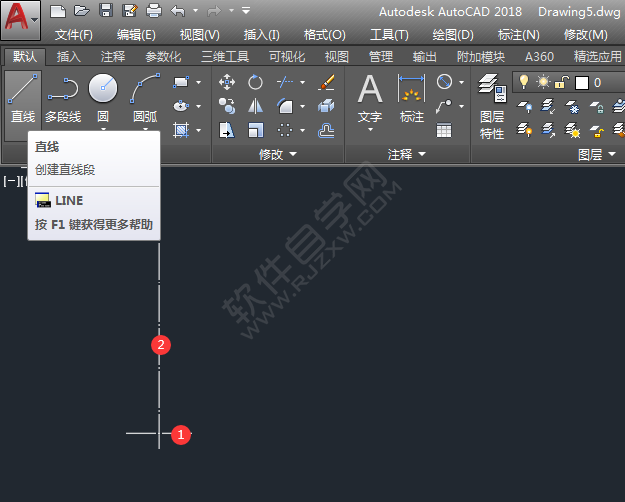

1、打開CAD軟件，創建二條直線段。如下圖所示：

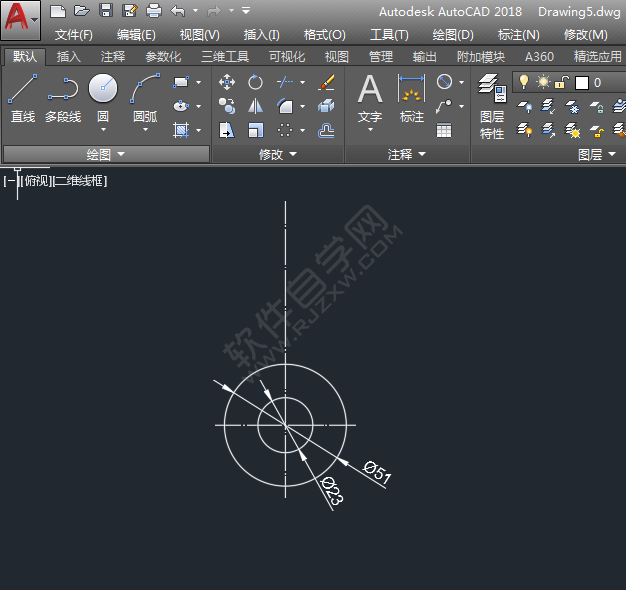

2、使用圓工具，繪制下面二個同心圓出來，效果如下：

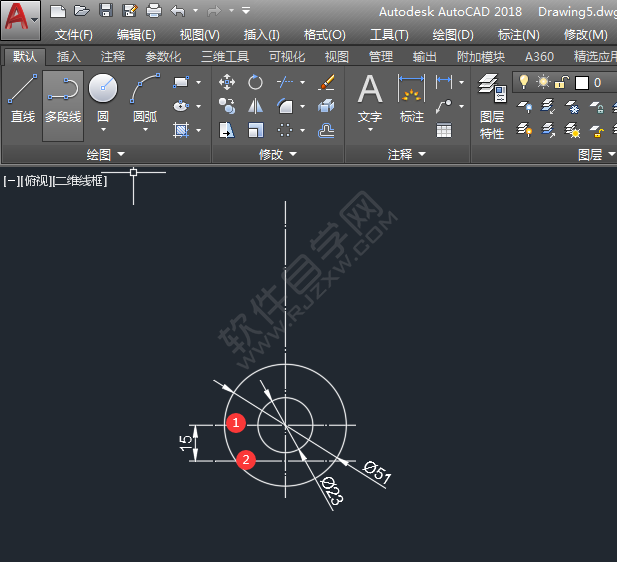

3、然后使用偏移工具，向下偏移15mm。

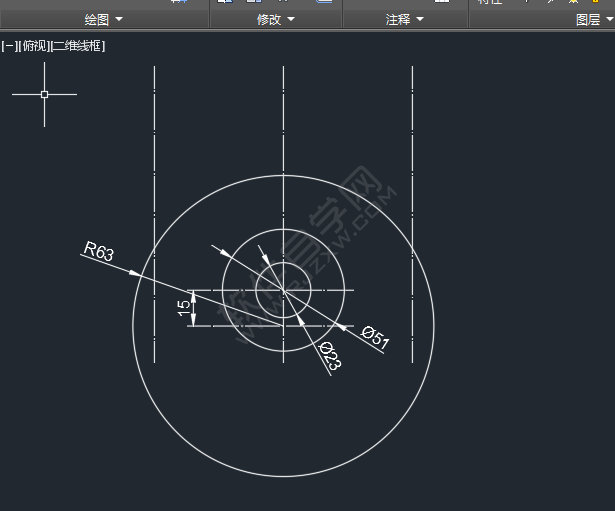

4、然后再進行偏移中間線，然后并繪制一個半徑為63的圓。效果如下：

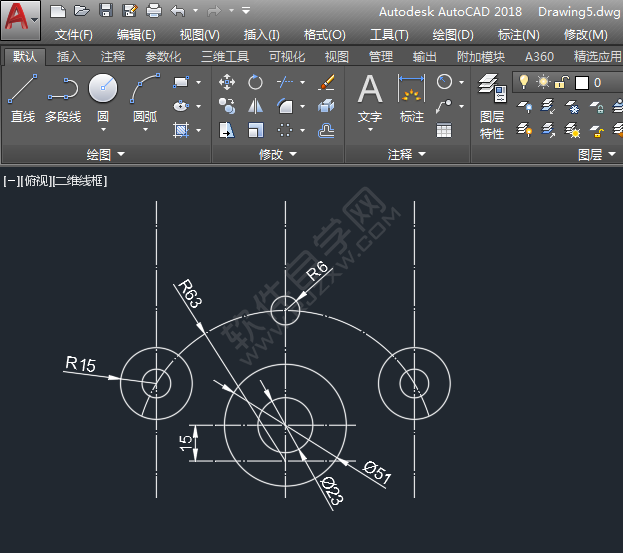

5、然后在交點上，繪制下面的小圓出來，如下圖所示：

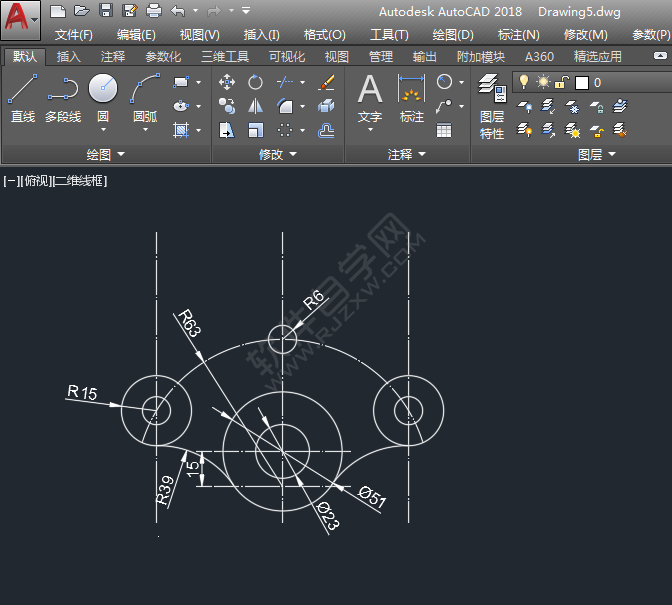

6、然后再繪制相切，相切，圓，并進行修剪。如下圖所示：

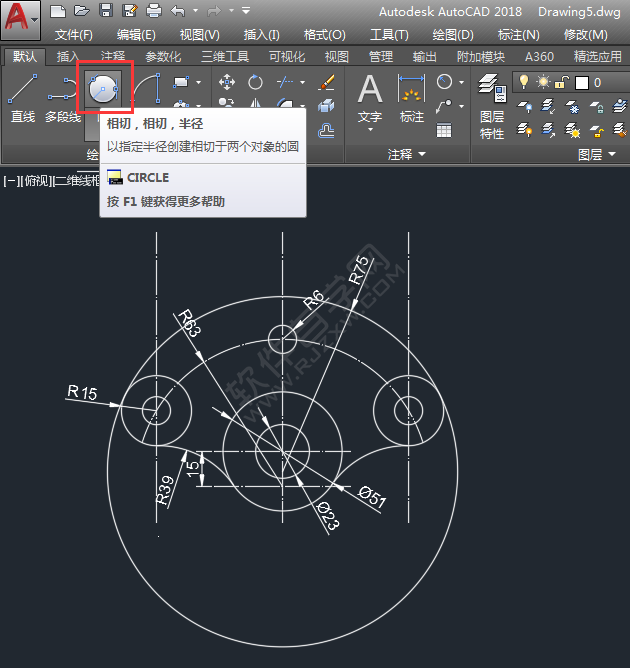

7、然后再繪制大的同心圓，效果如下：

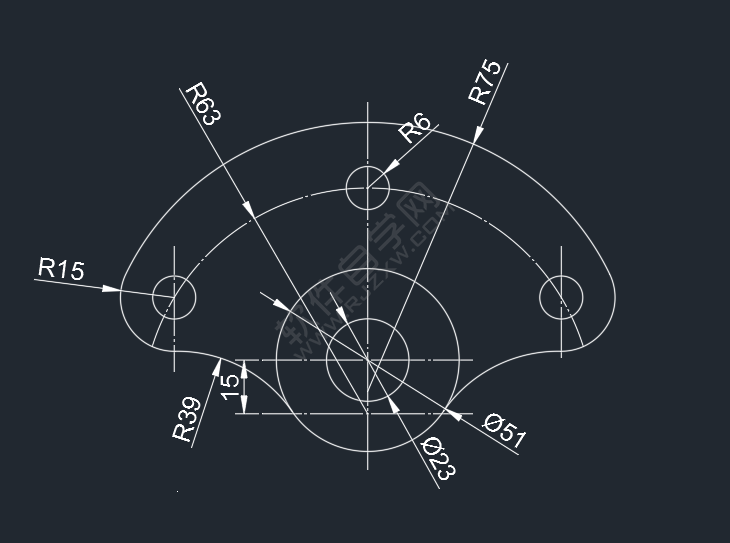

8、然后再使用修剪工具，修剪不要的部分。

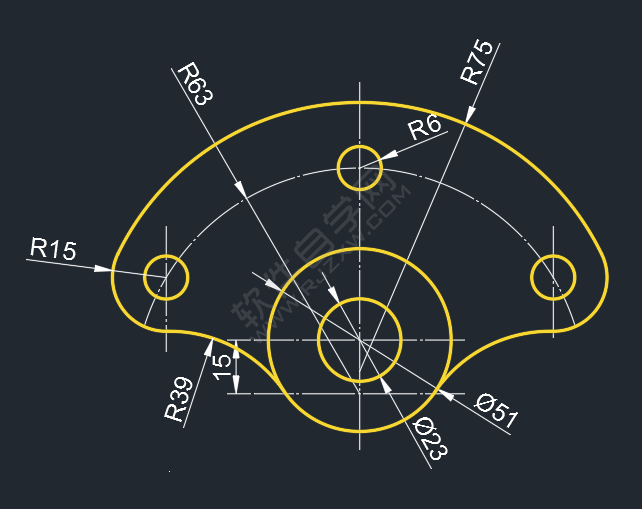

9、然后設置加粗，與黃色線性。效果如下：

以上就是CAD用圓形工具畫圖練習，希望大家喜歡，請繼續關注好吧啦網。
