怎么用CAD偏移及圓角工具畫零件圖平面圖

怎么畫零件圖平面圖,用CAD偏移及圓角工具來完成很容易，具體操作步驟如下：

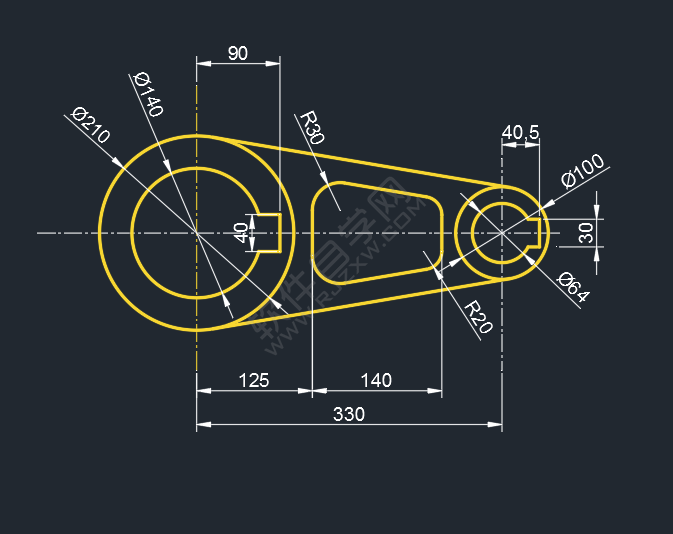

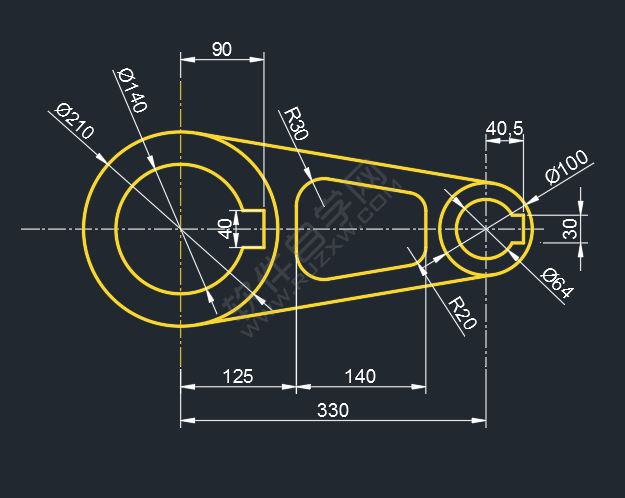

效果圖：

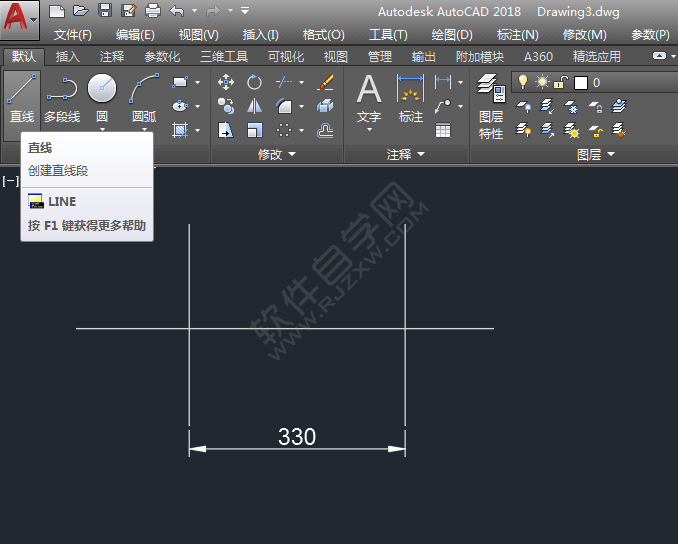

1、使用直線工具，繪制下面的中心線出來，二條中心線之間要距30mm。

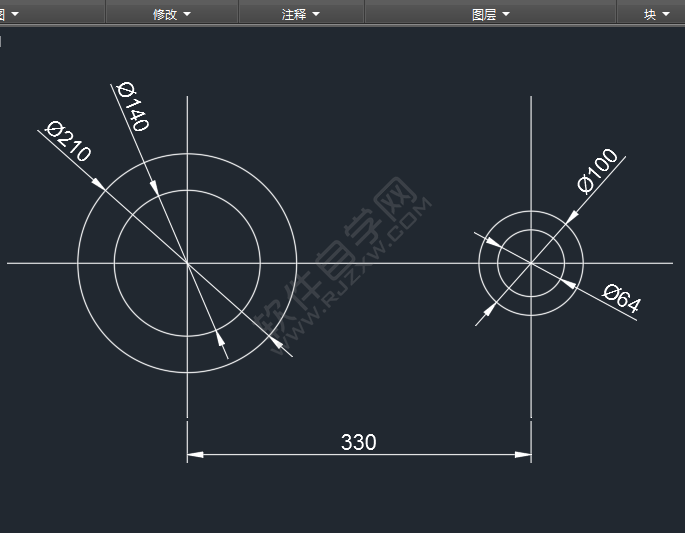

2、然后再捕捉交點，分別畫出直徑為140mm，210mm，100mm，64mm的圓形出來。

3、然后再捕捉遞延切點畫直線，效果如下：

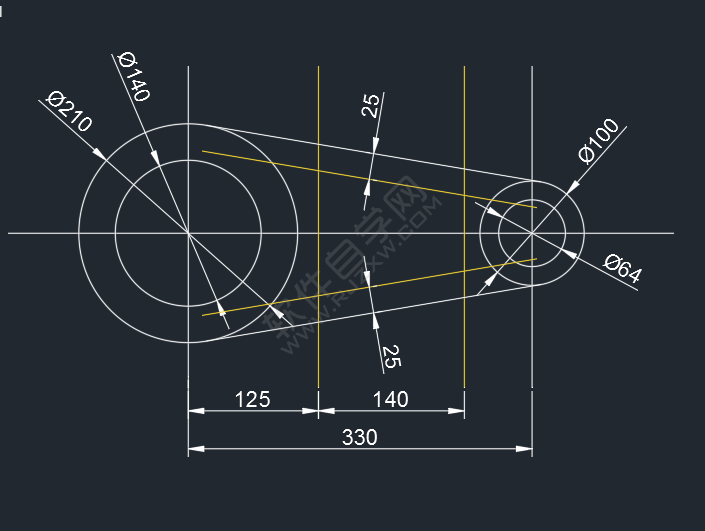

4、然后使用偏移工具，設置偏移的距徑進行偏移，效果如下：

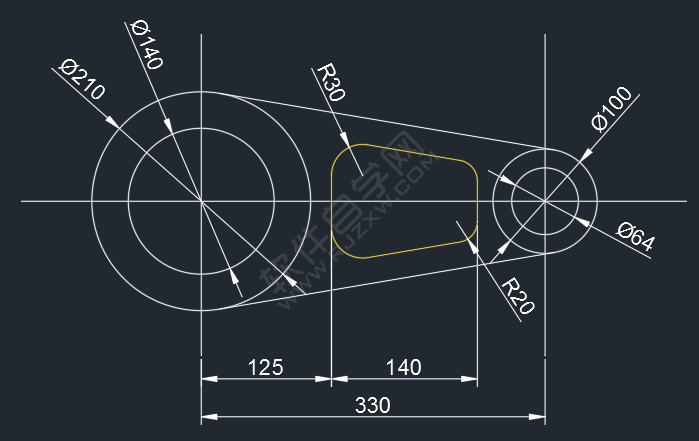

5、再使用倒圓角工具，設置圓角半徑，進行倒圓角處理。

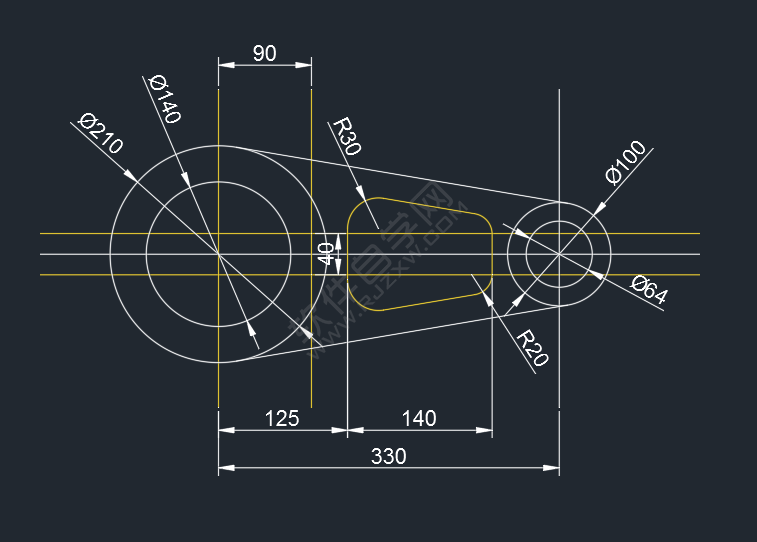

6、然后再偏移中心線出來，效果如下：

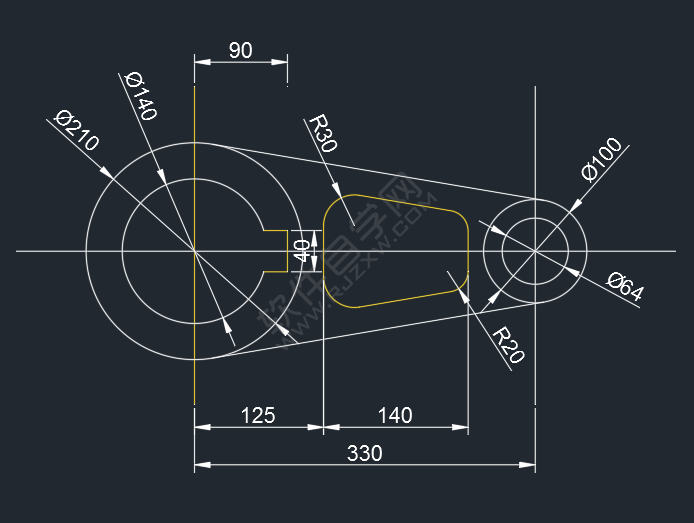

7、再使用修剪工具，修剪多除的，效果如下：

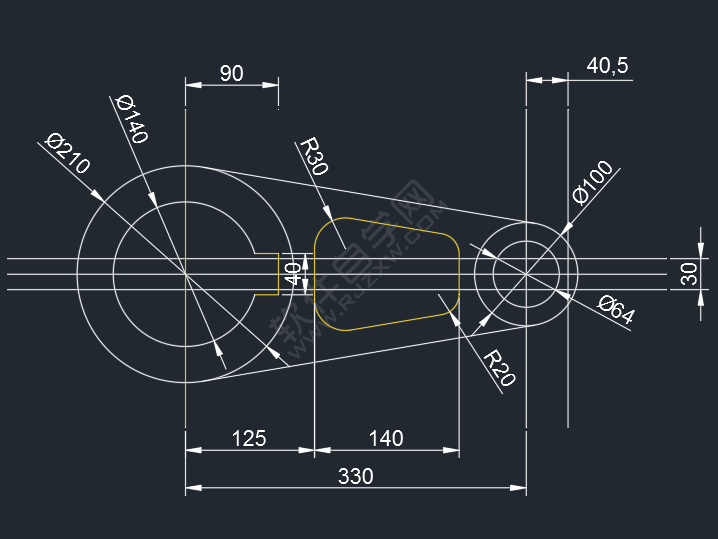

8、同樣的方法，進行中心線偏移。參數為15與40.5的距離。

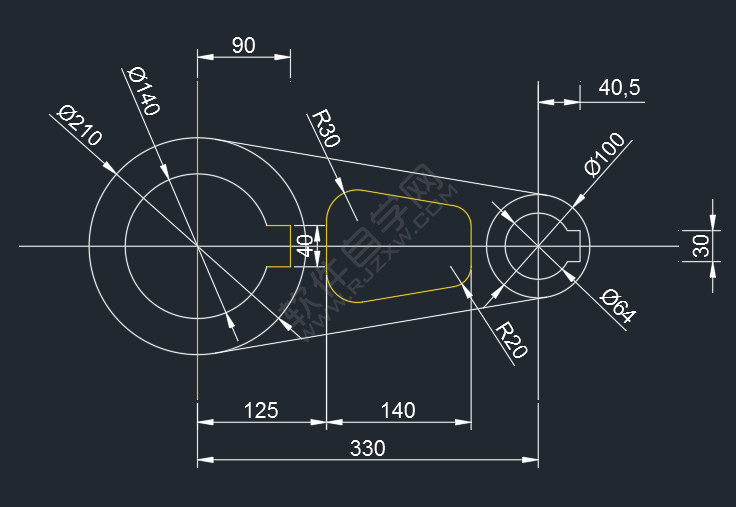

9、同樣進行修剪，去掉不要部分，效果如下：

10、最后再進行線性的設置。
